Automatischer Schlauchaufroller und Wickelmaschine

Effizienzsteigerung in der Rohr- und Schlauchproduktion: Ein Leitfaden für automatische Wickel- und Verpackungssysteme

Die manuelle Handhabung und Verpackung von Rohren und Schläuchen nach dem Extrusionsprozess stellt viele Hersteller vor Herausforderungen. Hohe Arbeitskosten, potenzielle Engpässe in der Produktionsgeschwindigkeit, inkonsistente Wickelqualität und Sicherheitsrisiken sind häufige Probleme. Automatische Rohr- und Schlauchaufrollsysteme bieten eine effektive Lösung, um diese Hürden zu überwinden und die Gesamteffizienz zu steigern.

Diese automatisierten Systeme, oft als automatische Schlauchaufroller oder Rohrwickelmaschinen bezeichnet, sind darauf ausgelegt, nahtlos in Extrusionslinien integriert zu werden. Sie eignen sich für eine Vielzahl von Materialien, darunter PE (Polyethylen), PVC (Polyvinylchlorid), HDPE (hochdichtes Polyethylen) und andere Kunststoffrohre oder flexible Schläuche. Durch die Automatisierung des Wickel-, Umreifungs- und manchmal auch des Verpackungsprozesses können Unternehmen:

• Arbeitskosten signifikant reduzieren: Oft kann eine einzelne Person die gesamte Wickel- und Verpackungslinie überwachen.
• Produktionsgeschwindigkeit erhöhen: Die Systeme halten mit hohen Extrusionsgeschwindigkeiten Schritt und vermeiden Produktionsstaus.
• Wickelqualität verbessern: Gleichmäßige Spannung und präzise Abmessungen führen zu konsistenten, stabilen Coils.
• Arbeitssicherheit erhöhen: Reduziert die Notwendigkeit manueller Hebe- und Handhabungsvorgänge.
• Flexibilität gewinnen: Moderne Systeme bieten Anpassungsmöglichkeiten für verschiedene Coil-Größen, Konfigurationen und Verpackungsmaterialien.

Im Folgenden werden gängige Typen von automatischen Wickel- und Verpackungsmaschinen vorgestellt:

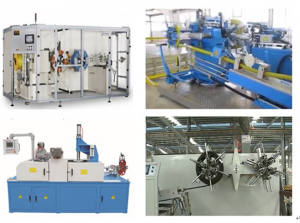

1. Horizontale automatische Schlauchwickel- und Umreifungsmaschine

Diese Art von Rohrwickelmaschine arbeitet mit einer horizontalen Rotationsachse. Der Prozessablauf umfasst typischerweise:

1. Rohrzuführung: Das extrudierte Rohr wird kontinuierlich der Maschine zugeführt.
2. Spannen & Wickeln: Das Rohrende wird automatisch geklemmt, und die Maschine wickelt das Rohr auf einen Wickeldorn bis zur vordefinierten Länge oder dem Zählerstand.
3. Schneiden: Das Rohr wird automatisch geschnitten.
4. Umreifen: Integrierte Umreifungseinheiten bringen automatisch Bänder (üblicherweise PP-Band) an mehreren Stellen um den Coil an, um ihn zu sichern.
5. Auswurf: Der fertige, umreifte Coil wird automatisch ausgeworfen, oft auf ein Förderband oder eine Palette.

Diese horizontalen Systeme sind weit verbreitet und eignen sich gut für eine breite Palette von Rohrdurchmessern und -typen.

2. Automatische Rohrwickel- und Verpackungsmaschine (mit Außenwicklung)

Diese Variante kombiniert das automatische Wickeln mit einem nachgeschalteten Verpackungsschritt, typischerweise einer Stretchwicklung. Nach dem Formen und Sichern des Coils (oft durch Umreifen, wie oben beschrieben), wird der Coil zu einer Verpackungsstation transportiert. Dort wird eine Stretchfolie um den äußeren Umfang des Coils gewickelt.

Vorteile dieser Methode sind:

• Zusätzlicher Schutz: Die Folie schützt den Coil vor Staub, Feuchtigkeit und Beschädigungen während Transport und Lagerung.
• Verbesserte Stabilität: Die Umwicklung kann die Form des Coils weiter stabilisieren.

Der gesamte Prozess von der Zuführung bis zum fertig verpackten Coil läuft vollautomatisch ab.

3. Vertikale Schlauchwickelmaschinen

Im Gegensatz zu horizontalen Maschinen rotieren vertikale Schlauchwickelmaschinen um eine vertikale Achse. Das Rohr wird von oben oder unten zugeführt und auf einen vertikal positionierten Wickelkopf gewickelt. Diese Konfiguration bietet einige spezifische Vorteile:

• Geringerer Platzbedarf: Vertikale Maschinen können oft kompakter sein und weniger Bodenfläche beanspruchen.
• Handhabung bestimmter Rohrtypen: Sie eignen sich gut für bestimmte flexible oder leichtere Rohre, bei denen die vertikale Ausrichtung den Wickelprozess erleichtert.

Der Prozess umfasst ebenfalls das automatische Klemmen, Wickeln, Schneiden und oft auch das Umreifen und Auswerfen des fertigen Coils. Die folgenden Videos zeigen Beispiele für vertikale Wickelkonfigurationen:

Wichtige Merkmale und Auswahlkriterien

Bei der Auswahl eines automatischen Rohr- oder Schlauchaufrollsystems sollten folgende Aspekte berücksichtigt werden:

• Steuerungssystem: Moderne Maschinen verfügen über SPS-Steuerungen (Speicherprogrammierbare Steuerung) und HMI-Touchscreens (Human-Machine Interface) zur einfachen Parametereingabe (Coil-ID, -OD, Breite, Rohrlänge) und Prozessüberwachung.
• Integrationsfähigkeit: Das System sollte nahtlos mit der vorgeschalteten Extrusionslinie kommunizieren können (z.B. Geschwindigkeitsanpassung).
• Material- und Dimensionsbereich: Stellen Sie sicher, dass die Maschine für Ihre spezifischen Rohr-/Schlauchmaterialien, Durchmesser und gewünschten Coil-Größen ausgelegt ist.
• Zusatzfunktionen: Benötigen Sie integrierte Umreifung, Stretchverpackung, Etikettierung oder spezielle Coil-Handling-Systeme?
• Sicherheitsmerkmale: Achten Sie auf umfassende Sicherheitsvorkehrungen wie Schutzzäune, Lichtschranken und Not-Aus-Systeme.
• Zuverlässigkeit und Wartung: Informieren Sie sich über die Robustheit der Konstruktion und die Verfügbarkeit von Service und Ersatzteilen.

Fazit

Automatische Schlauchaufroller und Rohrwickelmaschinen sind eine Schlüsseltechnologie zur Optimierung von Produktionslinien für Rohre und Schläuche. Sie steigern nicht nur die Effizienz und senken die Betriebskosten, sondern verbessern auch die Produktqualität und die Sicherheit am Arbeitsplatz. Durch die Wahl des richtigen Systems, das auf die spezifischen Anforderungen des Produktionsprozesses zugeschnitten ist, können Hersteller ihre Wettbewerbsfähigkeit erheblich steigern. Die Investition in Automatisierungstechnologie rationalisiert den Wickel- und Verpackungsprozess und ermöglicht eine schlankere, produktivere Fertigung.
