코일 포장: 산업을 위한 솔루션

🛠️ 고객 배경

대량의 전선 및 케이블 스풀을 처리하는 시설에서는 일반적으로 일관된 코일 형상을 유지하면서 수작업으로 인한 병목 현상을 없애는 포장 라인이 필요합니다. 노동 집약적인 포장 작업대에서 통합 자동화 시스템으로 전환함으로써 제조업체는 작업 공간 요구 사항을 지속적으로 줄이고, 전환 절차를 표준화하며, 생산 능력을 현대 물류 요구 사항에 맞출 수 있습니다.

건축용 전선, 제어 케이블 및 소구경 금속 코일을 생산하는 중소 규모 제조 시설에서는 여러 개의 독립된 수동 작업대가 있는 포장 작업장을 운영하는 경우가 많습니다. 일반적인 생산 환경에서는 수동 취급 시 교대 근무당 60~80개의 코일이 처리되며, 케이블 직경 변경에 평균 12~18분이 소요됩니다. 이러한 시설에서는 일반적으로 코일 묶음의 장력 불균형과 불규칙한 코일 치수로 인해 연간 15~25건의 운송 중 파손 클레임이 발생합니다. 경영 목표는 일반적으로 교대 근무당 100~150개의 코일 처리량을 달성하는 동시에 직접 노동 의존도를 줄이고 반복적인 동작으로 인한 부상 위험을 제거하는 것입니다. 운영 우선순위는 단순히 처리 속도를 높이는 것에서 치수 반복성, 자재 절약, 그리고 구조적 오버헤드 변경 없이 기존 컨베이어 높이(일반적으로 800~900mm)와의 원활한 통합으로 전환됩니다.

🏗️ 챌린지

수동 코일링 및 스트래핑 작업은 필연적으로 치수 편차를 발생시켜 후속 적재, 운송 보안 및 자동화된 처리 호환성을 저해합니다. 작업자는 다양한 케이블 직경에 걸쳐 균일한 장력을 유지하는 데 어려움을 겪으며, 이로 인해 묶음이 느슨해지고 절연체가 손상되며 작업 주기가 예측 불가능해져 연속 생산 워크플로가 중단됩니다.

주요 제약 조건은 단순 사이클 시간이 아니라 기하학적 일관성입니다. 수동 코일링은 일반적으로 내경이 ±6~10mm 정도 변동하게 되는데, 이는 후속 스트래핑 정렬을 불안정하게 만들고 안정적인 자동 적재를 방해합니다. 수동 장력 조절은 작업자의 피로도에 따라 스트랩 장력이 40~180N 사이에서 변동하기 때문에 문제를 더욱 악화시키고, 운송 중 번들 미끄러짐과 외부 재킷 손상으로 이어집니다. 수출 등급 방수 요건에는 수축 밀봉 단계가 추가되는데, 수동 작업으로는 생산 속도에 맞춰 수행할 수 없습니다. 제한된 공간(약 15~20m × 10~12m) 내에서 운영되는 시설은 이러한 모든 공정을 단일 연속 워크플로로 통합해야 합니다. 엔지니어링 요구 사항은 다양한 케이블 직경(4~30mm)을 수용하고, 반복 가능한 코일 형상을 유지하며, 중간에 수동 리프팅이나 재배치를 없애는 통합 시스템입니다.

🔗 관련 : 더 많은 솔루션 살펴보기

📈 솔루션 디자인

통합 포장 라인은 정밀 권취, 자동 장력 밴딩 및 열 밀봉을 하나의 연속적인 워크플로로 결합합니다. 이 아키텍처는 프로그래밍 가능 로직 컨트롤러(PLC)를 사용하여 레시피 기반 조정을 관리함으로써 공정 단계 간 수동 개입 없이 반복 가능한 코일 크기, 안전한 밴딩 및 일관된 수축 포장 범위를 보장합니다.

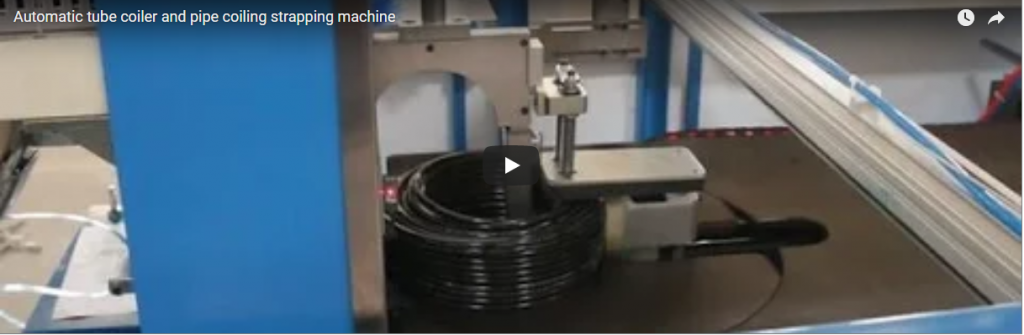

자동화 솔루션은 코일링, 스트래핑 및 밀봉 공정을 13~16m 길이의 선형 레이아웃으로 통합합니다. 코일링 장치는 서보 구동식 트래버스 메커니즘(위치 및 장력을 자동으로 조절하는 정밀 모터)을 사용하여 4~30mm 케이블 범위에서 내경 공차를 ±1.5mm 이내로 유지합니다. 중앙 제어 시스템(PLC)은 최대 50개의 생산 레시피를 저장하여 디지털 길이 계산 및 사전 설정된 값에서의 자동 사이클 종료 기능을 제공합니다. 하류의 스트래핑 스테이션은 전자적으로 조절되는 장력(50~250N)으로 폴리프로필렌 밴딩(폭 12~16mm)을 적용하고, 스트랩 파단 하중의 80% 이상을 견딜 수 있는 열 밀봉 헤드를 사용합니다. 짧은 롤러-체인 컨베이어는 고정된 코일을 열수축 터널(120~180°C 조절 가능)로 이송하고, 여기서 미리 절단된 PE 필름이 자동으로 당겨져 밀봉됩니다. 각 스테이션 간에는 수동 리프팅 작업이 필요 없으며, 전체 라인은 12~18kW의 전력만으로 작동합니다.

참고: 사양은 업계에서 일반적으로 사용되는 범위를 나타냅니다. 시설별 검증을 위해서는 장비 공급업체에 정확한 매개변수를 확인하십시오.

🛡️ 구현

자동화 포장 인프라를 구축하려면 일반적으로 1~2주에 걸친 체계적인 설치 단계를 거친 후, 중앙 집중식 제어 인터페이스에 대한 맞춤형 운영자 교육을 실시해야 합니다. 시설에서는 초기 검증 주기를 저속으로 실행하여 안정적인 생산 처리량을 확보하고, 밀봉 무결성 및 치수 허용 오차를 모니터링하면서 설계 용량까지 점진적으로 속도를 높여갑니다.

기계적 정렬 및 전기적 통합에는 일반적으로 4~6일(영업일 기준)이 소요됩니다. 시운전은 권취 이송, 스트래핑 장력 및 수축 터널 컨베이어 속도 동기화에 중점을 둡니다. 작업자는 레시피 선택, HMI 탐색 및 기본 문제 해결에 중점을 둔 3~4시간의 실습 교육을 받습니다. 첫 주에는 치수 반복성 및 밀봉 일관성을 검증하기 위해 설계 속도의 60~70%로 라인을 가동합니다. 둘째 주에는 처리량이 목표 사이클 시간으로 안정화됩니다. 하류 팔레타이저와의 높이 정렬은 일반적으로 조절 가능한 베이스 심(25~50mm) 또는 이송 컨베이어를 사용하여 해결합니다. 예방 유지 보수 일정에는 매주 열 밀봉 바 세척, 이송 가이드 윤활 및 스트랩 공급 롤러 검사가 포함됩니다. 공급업체 지원에는 일반적으로 12개월 기계 보증 및 제어 시스템 조정을 위한 원격 진단 액세스가 포함됩니다.

검증 프로토콜은 현장에서 문서화되어야 하며 분기별 유지보수 감사 시 검토되어야 합니다.

🔗 관련 장비 도 참조 하세요

⚙️ 결과 데이터

자동화된 포장 통합은 유사한 제조 환경에서 처리량, 자재 활용률 및 운송 중 제품 보호 측면에서 지속적으로 측정 가능한 개선 효과를 제공합니다. 성능 지표는 보장된 결과가 아닌 일반적인 업계 추정치로 간주해야 하며, 실제 결과는 특정 자재 특성, 근무조 구성 및 기본 운영 조건에 따라 달라질 수 있습니다.

수동 포장에서 자동 포장으로 전환하는 시설은 일반적으로 90일 안정화 기간 동안 다음과 같은 성능 변화를 보입니다.

면책 조항: 모든 지표는 유사한 포장 라인 구축 사례를 기반으로 산출된 업계 평균 추정치입니다. 실제 성능은 자재 사양, 교대 근무 패턴 및 시설 기본 조건에 따라 달라질 수 있습니다. 장비 공급업체 및 내부 생산 데이터를 통해 예측치를 검증하십시오.

🛠️ 투자수익률(ROI) 분석

자동화 포장 시스템의 투자 수익률 계산은 노동력 절감, 자재 낭비 제거, 손해 배상 청구 방지 등을 종합적으로 고려하는 표준화된 방법론을 따라야 합니다. 시설에서는 정확한 투자 회수 기간을 산출하기 위해 지역 임금, 공공요금, 실제 생산량 등을 고려하여 이러한 예측치를 조정해야 합니다.

재무 평가에는 고정된 금액 가정이 아닌 구조화된 계산 체계를 활용해야 합니다.

1. 인건비 절감액: (자동화 도입 전 인력 – 자동화 도입 후 인력) × 시간당 임금 × 연간 운영 시간

2. 자재 낭비 감소: (수동 스트랩/필름 과다 사용률 - 자동 절단률) × 연간 자재 비용

3. 손해 배상 청구 방지: (연간 수동 청구 건수 × 평균 청구 비용) – (연간 자동 청구 건수 × 평균 청구 비용)

4. 연간 총 절감액: 위 세 가지 항목의 합계

5. 투자 회수 기간: (총 설치 비용 + 통합 비용) ÷ 총 연간 절감액

이 시스템 등급의 일반적인 설치 비용은 컨베이어, 교육 및 초기 예비 부품을 포함하여 140,000만 달러에서 190,000만 달러 사이입니다. 적당한 케이블 처리량을 가진 2교대 근무 환경에서 적용할 경우, 투자 회수 기간은 일반적으로 10~16개월입니다. 시설에서는 투자 승인을 확정하기 전에 공공요금, 현지 인건비 및 보험료 변동 사항을 꼼꼼히 확인해야 합니다.

🏗️ 구매 결정 체크리스트

구매팀은 구매 계약을 최종 확정하기 전에 기존 시설 인프라, 유틸리티 용량 및 자재 취급 요구 사항에 맞춰 장비 사양을 검증해야 합니다. 치수 여유 공간, 전력 사양 및 공급업체 지원 조건을 체계적으로 검토하면 통합 지연을 방지하고 장기적인 운영 신뢰성을 확보할 수 있습니다.

• [ ] 코일 유형 및 크기: 시스템 제한 사항에 맞춰 케이블 직경 범위(4~30mm)와 최대 코일 무게(≤90kg)를 확인하십시오. 더 무거운 스풀의 경우 강화 프레임 옵션을 요청하십시오.

• [ ] 바닥 면적: 최소 길이 15m, 너비 3m의 여유 공간을 확보하십시오. 유지보수 접근을 위해 천장 높이가 2.5m를 초과하는지 확인하십시오.

• [ ] 유틸리티 접근: 수축 터널용 가스 라인, 컨베이어용 380V/3상 전원 및 스트랩 피더용 6bar 압축 공기의 가용성을 확인하십시오.

• [ ] 작업자 숙련도: HMI 기반 레시피 변경에 대한 팀의 준비 상태를 평가합니다. 내부 전문성이 부족한 경우 공급업체 주도의 3~4일 교육을 고려하십시오.

• [ ] 예비 부품 납기: 권장 예비 부품 키트(열 밀봉 바, 가이드 롤러, 근접 센서)를 요청하십시오. 가동 중단을 방지하기 위해 14일 이내 배송을 목표로 합니다.

• [ ] 하위 라인 통합: 팔레타이저 또는 스트레치 래퍼가 컨베이어 높이 800~900mm에서 코일을 수용하는지 확인합니다. 정렬이 맞지 않으면 심 키트 또는 이송 컨베이어를 계획합니다.

구매 전 모든 사양은 공식 공급업체 문서와 대조하여 확인해야 합니다.

🛡️ 규정 준수 안내 : 본 장비는 ISO 및 CE 요구 사항을 충족하도록 설계되었습니다. 구매 전 제조업체에 특정 인증 여부를 확인하십시오.

📈 자주 묻는 질문

자동 포장 시스템에 대한 기술 문의 시에는 운영 유연성, 재료 호환성 및 유지보수 요구 사항을 중점적으로 다뤄야 합니다. 전환 절차, 필름 두께 허용 오차 및 서비스 대응 프로토콜에 대한 명확한 문서화는 구매팀이 장기적인 생산 목표에 부합하는 정보에 입각한 결정을 내리는 데 도움이 됩니다.

질문: 일반 건물용 전선을 감는 방식에서 장갑 케이블을 감는 방식으로 전환하는 데 얼마나 걸립니까?
A: 레시피 불러오기는 일반적으로 1~2분 정도 소요됩니다. 케이블 직경이 크게 변하는 경우(예: 6mm에서 20mm로), 가이드 롤러와 장력 설정을 조정해야 하므로 2~3분이 추가됩니다. 표준 작업 시 전체 전환 시간은 평균 3~5분입니다.

질문: 이 스트래핑 스테이션은 PP 스트랩 대신 금속 스트랩도 처리할 수 있습니까?
A: 기본 구성에는 폴리프로필렌이 사용됩니다. 강철 또는 금속 스트랩을 사용하는 경우에는 다른 밀봉 헤드와 공급 메커니즘이 필요합니다. 공급업체는 일반적으로 변환 키트를 제공하므로 주문 전에 호환성 및 납기를 확인하십시오.

질문: 수축 터널은 두께가 다른 PE 백에도 사용할 수 있습니까?
A: 네. 터널에는 가변 속도 컨베이어와 조절 가능한 온도 제어 장치(120~180°C)가 있습니다. 표준 PE 필름 두께는 50~120µm입니다. 필름이 두꺼울 경우 컨베이어 속도를 낮추거나 온도를 높여야 하므로, 본격적인 생산 전에 3코일 검증 작업을 진행하시기 바랍니다.

질문: 보증 및 서비스 범위는 어떻게 되나요?
A: 기계 부품에는 일반적으로 12개월 보증이 제공됩니다. 원격 PLC 진단 및 24시간 기술 지원 핫라인은 기본 사양입니다. 주요 산업 지역의 경우 현장 기술자 파견은 보통 48시간 이내에 이루어집니다. 해당 지역의 서비스 계약 사항은 공급업체에 확인하십시오.

질문: 수축 포장 후 라벨 부착용 프린터를 추가할 수 있습니까?
A: 인라인 라벨 부착기는 터널 후단에 설치할 수 있으며, 이 경우 약 1m의 추가 라인 길이가 필요합니다. 제어 시스템은 연결된 감열 프린터에서 인쇄가 시작되도록 프로그래밍할 수 있습니다. 통합 비용 및 PLC 프로그래밍 요구 사항은 장비 제조업체와 확인해야 합니다.

모든 기술적 답변은 업계의 일반적인 구성을 반영합니다. 정확한 기능은 선택하신 장비 공급업체에 확인하십시오.
