轴承包覆机：环径、包覆时间和型号选择

概要：我们生产的卧式轴承缠绕机利用旋转环将薄膜穿过轴承内孔，同时支撑辊带动轴承旋转，从而实现整个环段的密封。我们的标准型号适用于内径 120–900 毫米、外径最大 1200 毫米、重量5–500 公斤的轴承，每个轴承的缠绕时间为 20–50 秒。较大的回转支承和卷绕轴承则使用大型机器进行缠绕。本指南展示了缠绕循环、型号范围以及轴承内孔的覆盖率检查。

目录

我们的卧式环形轴承机是如何缠绕轴承的

在本视频中，我们手工将环状物装载到滚筒台上，然后用LLDPE拉伸膜从环的孔洞处包裹到外表面，从而密封整个环状物。这段118秒的视频包含两个环状物的包装以及人工操作时间，因此比我们紧凑型机器一次20-35秒的包装时间更长。在我们紧凑型机器上，环状物最高转速可达100转/分钟。整个包装过程分为五个步骤：

  1. 0–12 秒，加载并启动。 操作员将环平放在支撑滚轮上，后退几步，然后在控制面板处启动循环。我们的紧凑型工作站设计便于手动装卸。
  2. 14–28 秒，保持。 下压装置会压在环上，这样在缠绕环旋转时环就不会晃动。
  3. 30–58 秒，包裹。 环形压机带动胶卷卷通过压片孔。支撑辊带动轴承转动，使胶卷沿圆周前进。在第二道压机上，压机闭合，胶卷在72秒至80秒内通过压片孔。环形压机的转速和支撑辊的转速均由变频器在PLC控制下运行，因此覆盖率是预设值，而非人工判断。
  4. 切。 当设定的覆盖范围达到要求时，自动切割机将材料切割掉。
  5. 90–118 秒，卸载。 压紧装置将缠绕好的环固定住，使其旋转直至缠绕完成，然后在 116-118 秒时释放并移至滚筒台的一侧。在我们的在线式机型中，出料输送机将其送出。
紧凑型卧式轴承缠绕机，配有缠绕环、支撑辊、薄膜包裹轴承和控制面板
紧凑型轴承外壳。 环形支架、支撑滚轮和控制面板位于同一框架上。

轴承缠绕机型号范围

参数 FPBS-200 FPB-300 FPB-400
轴承内径 120–270毫米 300–900毫米 300–800毫米
轴承外径 参见 OD − ID 600–1200毫米 500–1200毫米
OD − ID（部分） <190毫米 - -
轴承宽度 40–130毫米 20–300毫米 100–400毫米
承重 5-70 kg 10-500 kg 100-500 kg
环速 最大转速 100 转/分钟 30–70 转/分钟 30–70 转/分钟
结束时间 20–35 秒 40–50 秒 30–50 秒

内径 (ID) 和外径 (OD) 是独立的范围，并非成对数值：每个轴承的外径均大于其内径，且 FPBS-200 的外径减去内径之差必须小于 190 毫米。三种型号的轴承内径范围均为 120–900 毫米，外径最大可达 1200 毫米，承重范围为 5–500 公斤，每个轴承的运行时间为 20–50 秒。FPB-300 和 FPB-400 的额定功率为 2.5 千瓦，交流电 380 伏 50 赫兹，其他电压可根据要求提供。重叠率可调：FPB-300 为 20–80%，FPB-400 为 20–90%。

大型回转轴承、风阻轴承和支撑轴承

外径超过 1200 毫米时，我们需要使用大型轴承包装机：

参数 FPCA-6000
包装外径 2900–5000毫米
包ID 2500–4200毫米
OD − ID <950毫米
重量 500-12000 kg
结束时间 大约需要 60–110 秒，一次走丝三层。
电力 约4.5千瓦

最大外径和最小内径不能同时满足，因为外径减去内径必须小于 950 毫米。在这个机器上，内径为 2500 毫米的轴承外径可以达到约 3450 毫米（2500 + 950 毫米）。

缠绕工位可根据轴承尺寸移动，三辊一次性完成VCI防锈膜和两层拉伸膜的缠绕。缠绕过程中，可使用喷油器对轴承进行油面处理。对于一台定制的、外径为1092-3048毫米的大型轴承缠绕机，我们的工程估算显示，每个轴承的缠绕时间约为50-75秒。

覆盖率检查：孔处的重叠率最高。

每圈涂覆都会在截面上形成一个膜宽，但内径比外径短。将涂覆范围设定在外径处；这样内径就能获得更多重叠部分：

  • 示例轴承： 内径 200 毫米，外径 360 毫米，FPBS-200（外径 - 内径 = 160 毫米，在 190 毫米限制内）。
  • 沥青： 40 毫米胶片，重叠 50%，外径每圈 20 毫米。
  • 转： 外径周长 1131 毫米 ÷ 20 毫米 = 57 圈。
  • 时间： 转速为 100 转/分钟时转动 57 圈需要 34 秒，在 20-35 秒的范围内。
  • 钻孔检查： 在 628 毫米的孔周长上旋转 57 圈，得到 628 ÷ 57 = 11 毫米的螺距，因此孔处的重叠率为 1 − 11/40 = 72%。

因此，外表看起来覆盖物很少的轴承，其内部实际上已经覆盖了很厚的物质。

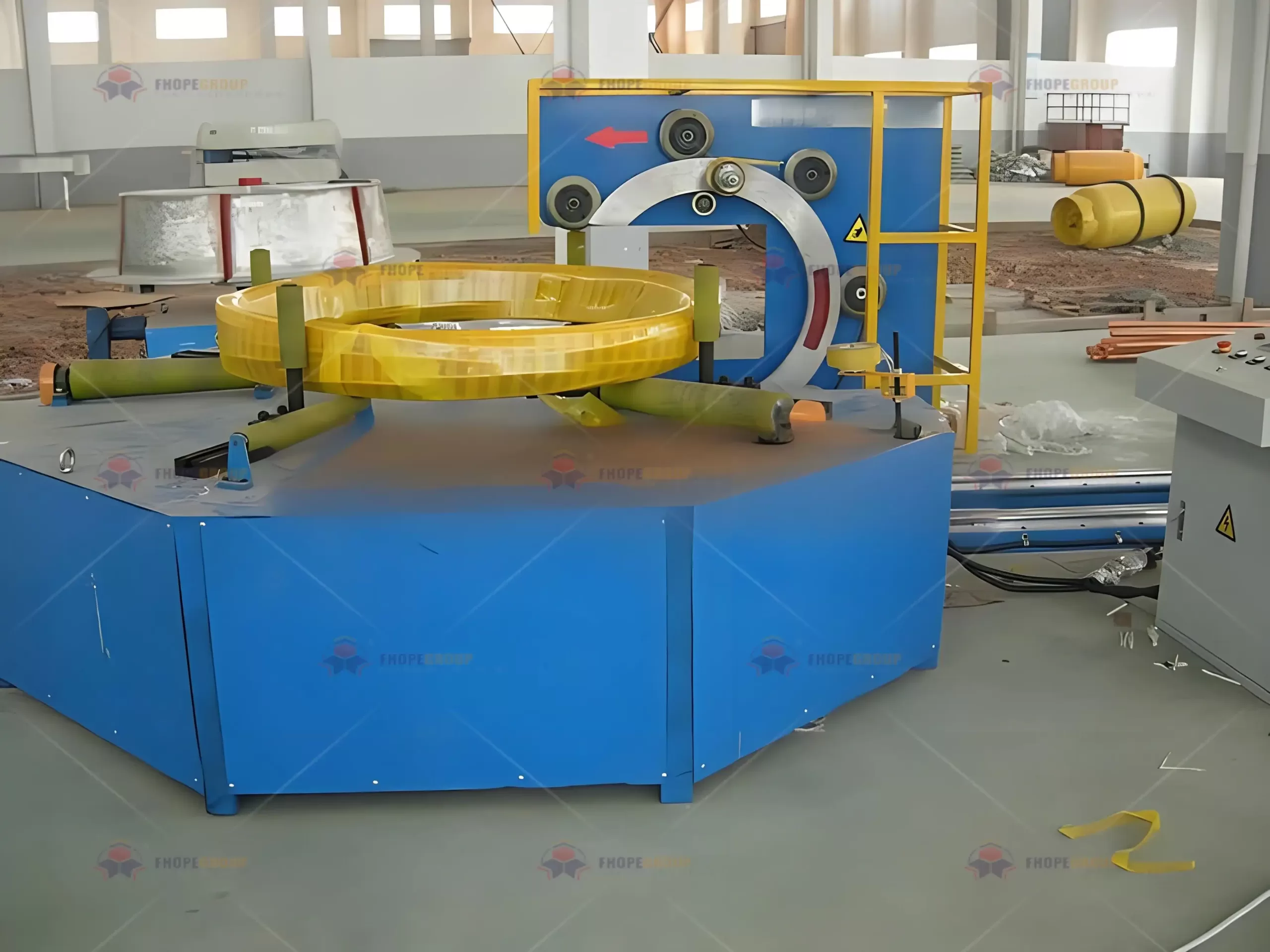

轴承缠绕站，蓝色底座，缠绕环，支撑辊上缠绕着黄色材料的大型轴承。
包装站。 缠绕后支撑辊上的大型轴承。

轴承填料

我们的 FPB 型号可输送卷材，包括平纹纸、PE、拉伸膜、针织带或 PVC。紧凑型 FPBS-200 使用 40 毫米宽、60-100 毫米外径和 30 毫米内径的 PVC 或 VCI 薄膜卷材。按路径选择：

  • VCI 胶片： 裸钢轴承在仓储和海运过程中的防腐蚀保护。
  • 拉伸膜或PVC： 防尘防潮密封，通常在VCI层上进行。

同时缠绕两种材料，例如VCI防锈剂加薄膜或纸张加薄膜，通常需要内径大于300毫米的轴承。这样，轴承环就能安全地承载两个卷材通过孔道，每种缠绕材料的宽度通常为70-80毫米。较小的孔径则需要将两种材料分别缠绕在两个独立的卷材上。

  • 针织腰带或波纹纸： 吊索吊运重型轴承的耐磨保护。

控制和自动化

我们的轴承包覆机采用PLC和HMI控制，具备手动和自动模式。FPB-400最多可存储6个程序，可通过键盘选择，操作员可设置外径、内径和宽度。传感器检测轴承位置，实现自动启停。滚环和滚轮的转速由变频器设定，故障信息显示在控制面板上。FPB-300和FPB-400可连接到带有进料和出料输送机的轴承生产线。

轴承缠绕站周围的安全措施

旋转环和支撑辊是主要危险部件。我们的紧凑型机型配备护栏、软启动和软停止装置以及用于点动的脚踏开关。驱动电机具有过电流保护功能。适用的标准取决于目标市场。对于CE认证市场，ISO 12100规定了风险评估方法，EN 415-10规定了包装机械的通用要求。

轴承缠绕机选型清单

  • 轴承内径、外径和宽度范围，以及必须通过的最小孔径。
  • 承重范围。
  • 每小时轴承数量以及装载方式（人工装载或传送带装载）。
  • 包装层：VCI防锈剂、拉伸膜、PVC、针织带或纸张。
  • 需要一次性完成喷油或多层缠绕。
  • 现场供电电压和频率。

工程常见问题解答

问：机器能包裹的最小轴承内径是多少？答：FPBS-200 可处理内径 120 毫米及以上的轴承，外径减去内径小于 190 毫米，重量为 5-70 公斤。轴承环必须能够穿过轴承孔，因此内径是首先要检查的参数。

问：缠绕一个轴承需要多长时间？答：FPBS-200 需要 20-35 秒，FPB-300 需要 40-50 秒，FPB-400 需要 30-50 秒。大型轴承一次缠绕三层，大约需要 60-110 秒。

问：哪种型号的轴承适合外径 800 毫米、重量 300 公斤的轴承？答：首先检查内径：FPB-300 适用于内径 300–900 毫米的轴承，FPB-400 适用于内径 300–800 毫米的轴承。如果内径合适，FPB-300（外径 600–1200 毫米，重量 10–500 公斤）或 FPB-400（外径 500–1200 毫米，重量 100–500 公斤）均可满足外径 800 毫米、重量 300 公斤的要求。如果轴承宽度超过 300 毫米，最大可达 400 毫米，则选择 FPB-400。

问：机器可以同时贴覆VCI防锈膜和拉伸膜吗？答：可以。我们的大型机器一次即可完成VCI防锈膜和两层拉伸膜的贴覆。标准型号的机器在轴承内径大于300毫米时，通常使用70-80毫米宽的材料，VCI防锈膜和拉伸膜可以同时贴覆。对于较小的内径，例如FPBS-200的120-270毫米范围，则先贴覆VCI防锈膜，然后在VCI防锈膜上再贴覆一层拉伸膜，重叠率至少为50%。

问：如何检查胶片是否完全覆盖内孔？答：在外径处设置覆盖率。内孔周长较短，因此重叠部分会更大：以 200/360 毫米为例，外径处的 50% 覆盖率在内孔处会变为 72%。

下一步

我们分三步根据您的轴承范围确定包装尺寸：

  1. 提交您的布局图 包括轴承内径、外径、宽度、重量、每小时轴承产量和包装材料 info@fhopepack.com.
  2. 48小时内收到机器方案包括型号、戒指尺寸、材料设置和包装时间检查。
  3. 预约现场勘测 放置测站或将其连接到方位线。
