Cercleuse automatique pour faisceaux de tubes en acier | FHOPE
La machine de cerclage en acier entièrement automatique est équipée d'une tête de cerclage fiable et bien testée qui s'est avérée efficace dans l'industrie métallurgique. Avec ses fonctionnalités avancées et son fonctionnement efficace, cette machine offre aux entreprises une solution fiable et économique pour leurs besoins de cerclage. Faites-nous confiance pour vous fournir des solutions d'emballage de haute qualité et innovantes f
Machine de cerclage de tuyaux en acier en ligne
Détails visuels
Cliquez pour agrandir
Cliquez pour agrandir
Cliquez pour agrandir
Cliquez pour agrandir
Regardez comment ça marche
Découvrez comment nos solutions d'emballage automatisées optimisent l'efficacité de votre ligne de production. Cette vidéo illustre leur fonctionnement fluide, conçu pour une protection maximale.
Machine de cerclage de ceinture en acier entièrement automatique
Aperçu :

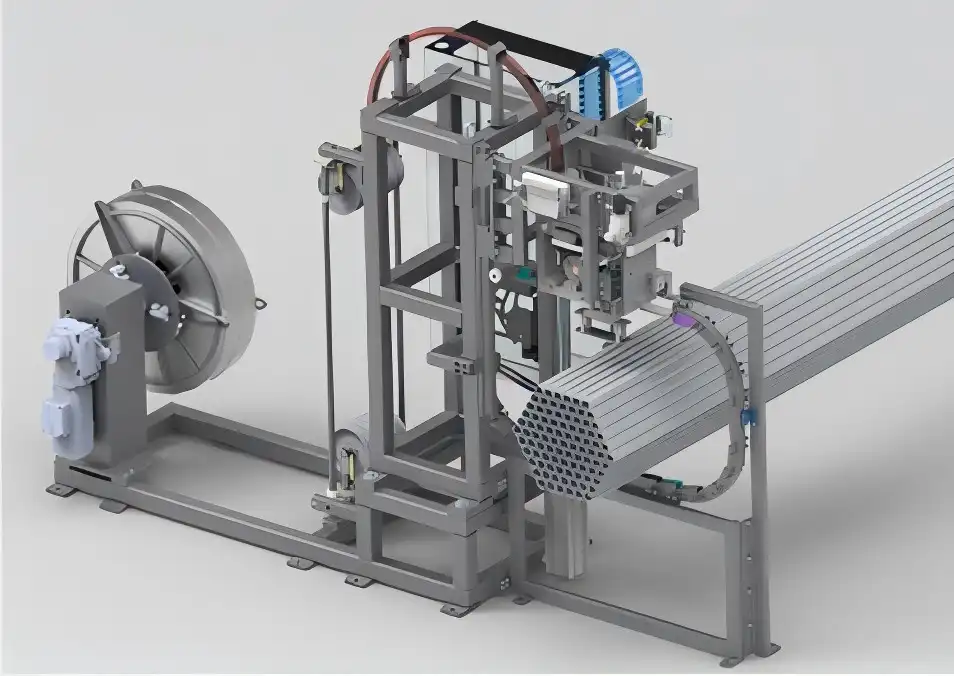

C'est la solution spécialement conçue pour le cerclage automatique des faisceaux de tubes en acier. La machine de cerclage a équipé la tête de cerclage qui a été bien testée et éprouvée par l'industrie métallurgique. L'équipe de techniciens FHOPE fournit une conception, une fabrication, une installation, une mise en service et un service local sur site personnalisés.
Description :
1. Tête de sangle :
Le cerclage avait est FH-32NH qui est la boucle d'emballage de cerclage. Cela fournit la forte force de liaison pour les bobines d'acier lourdes et évite la rupture de la connexion. Il possède un taux de réussite de cerclage élevé. L'utilisation d'un moteur pneumatique fonctionne parfaitement dans un environnement de travail à haute température. Simple et fiable.
Tête puissante et robuste :
|
par chaîne |
Pneumatique |
|
Vitesse d'alimentation de la bande d'acier |
App.1.5 m/S |
|
Vitesse de serrage de la courroie |
Application. 105 mm/S |
|
Poids de la tête de cerclage |
198 KG |
|
Rangement des boucles |
180 PCS |
|
Source d'alimentation |
380V, 50Hz |
|
Enrouleur de ceinture de cerclage |
conduire par moteur |
2. Ceinture en acier :
|
Matériau du bracelet Ceinture en acier |
GB/T25820-201 ou YB/T025-2002 |
|
Taille de la sangle Double ceinture |
Largeur 31.75 ± 0.127 mm |
|
Grosor |
0.8mm |
|
bobine |
ID 406 mm OD 800 mm Largeur 190 mm |
|
Résistance à la traction |
pas moins de 900 mpa |
|
Élongation |
pas moins de 10% |
|
Acier laminé à froid au carbone |
résistance à la traction ≥950 N/mm, allongement ≥12 |
|
Acier laminé à froid à teneur moyenne en carbone |
résistance à la traction ≥ 750 N/mm, allongement ≥ 18 |
3. Pièces principales :
|
Tête de cerclage |
Tête de cerclage de type pivotant pour différents cerclages OD |
|
Cadre de la machine |
Structure durable et solide. Fixation de la tête de cerclage sur le côté du châssis de la machine. L'arc de la cercleuse est capable de s'étendre et de se rétrécir pour le cerclage. C'est le réglage de la position de la bobine par le balancier. |
|
Système d'alimentation par courroie |
Stockage des bobines de ceinture en acier et alimentation automatique |
|
Arc orbital |
Arc orbital spécialement conçu pour le passage de la ceinture en acier, facile et fiable avec moins de besoins d'entretien pendant une longue période de fonctionnement. |
|
Système de contrôle |
PLC, écran tactile, capteurs avec programme d'automatisation capable de se connecter à la ligne de production pour un fonctionnement et un verrouillage automatiques. |
|
Note |
La machine conçue suit la machine dans la vidéo fournie |
|
Ajustement de la voûte inférieure |
par pneumatique |
|
Mode |
Automatiquement et manuellement |
|
Ouverture et fermeture de l'arche supérieure |
par pneumatique |
|
Conception testée et fiable |
La structure solide fonctionne pour le fonctionnement à haute tension |
|
Système d'arc orbital |
Après avoir introduit la bande dans l'arcade, bien guider et passer l'orbitale |
|
Ceinture de cerclage |
Largeur : 32 mm, épaisseur : 0.8-1.1 mm. |
|
Force de tension élevée |
4000~20000N |
|
Force de rupture du cerclage |
75 % de la résistance à la traction de la ceinture en acier |
La machine de cerclage automatique se positionne automatiquement en un point fixe et effectue chaque opération de cerclage au fur et à mesure du déplacement de l'objet de cerclage. Il est composé de Siemens PLC et HMI pour le fonctionnement, l'effet de cerclage beau et ferme, à grande vitesse et pour améliorer le rendement élevé de la ligne d'emballage, et réduit les déchets et réduit les coûts.
