Ligne de manutention sous vide et de soudage de bandes de cuivre en laiton

Ligne de soudage automatisée conçue pour le traitement des bandes de laiton et de cuivre. Ce système intègre un équipement de manutention par le vide et une technologie de soudage laser afin de garantir un positionnement stable et des joints réguliers entre les bobines, optimisant ainsi la continuité du matériau et réduisant la manutention manuelle sur les lignes de production.

Obtenez un devis gratuit Voir la démo

Certifié CE

ISO 9001

Garantie de 2 ans

Ligne de manutention sous vide et de soudage de bandes de cuivre en laiton

98 %

Taux d'efficacité

2 Ans

Garantie complète

Ligne de manutention sous vide et de soudage de bandes de cuivre en laiton

Détails visuels

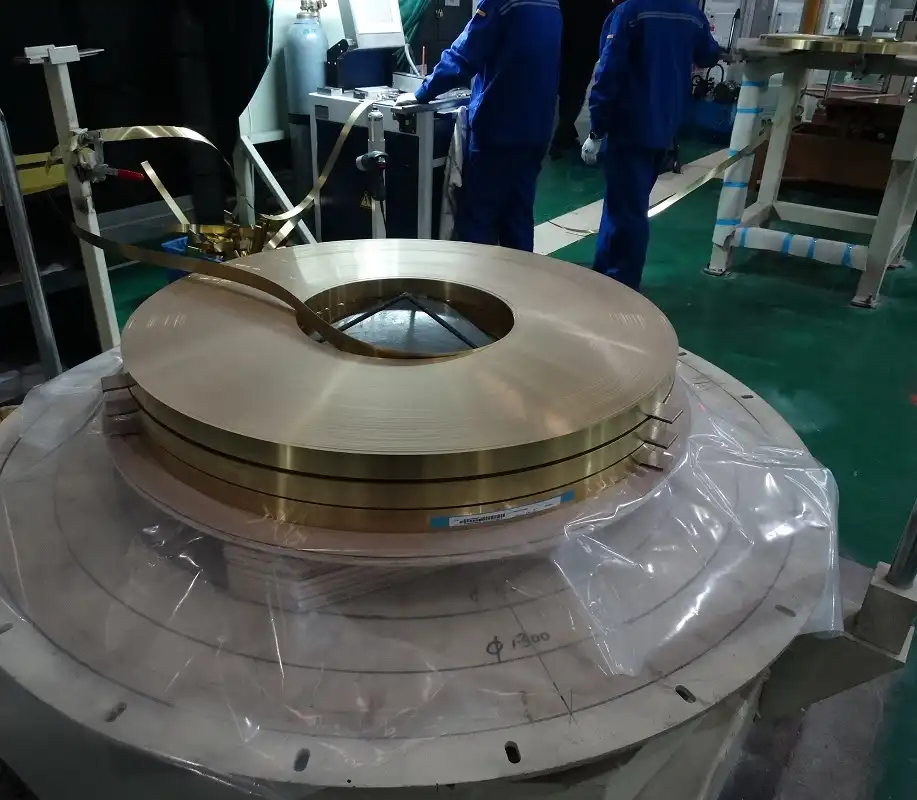

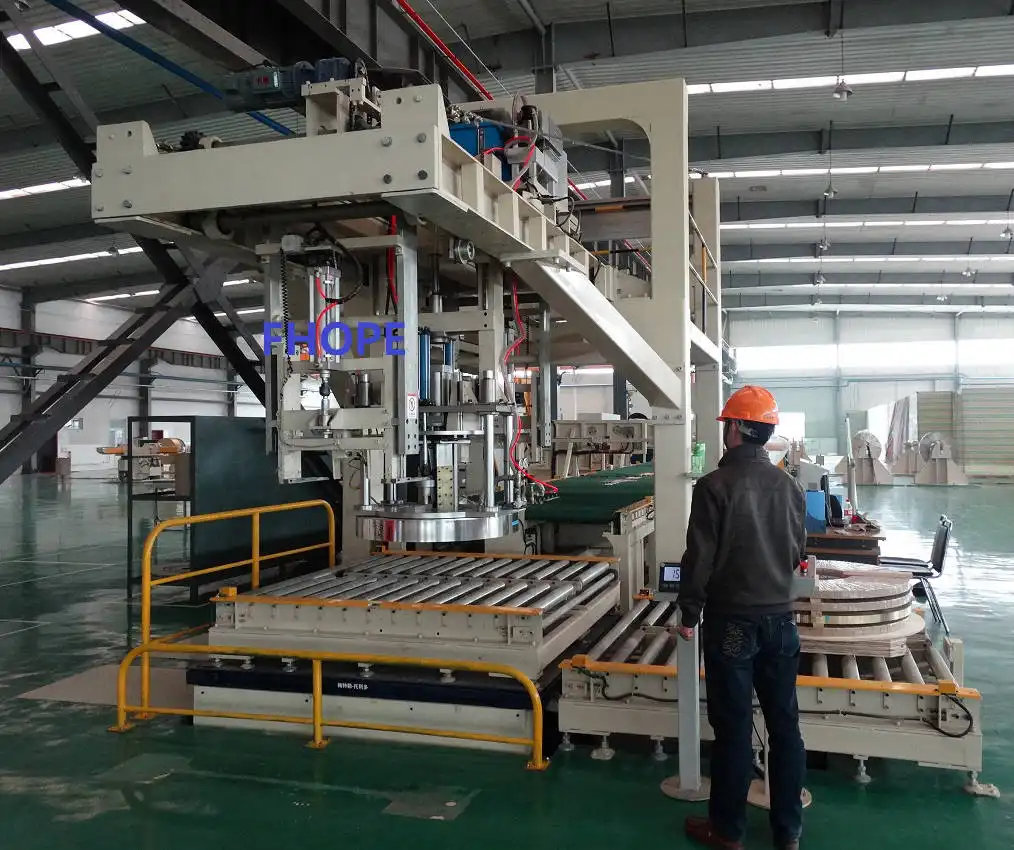

Ligne de manipulation et de soudage sous vide de bandes de laiton et de cuivre - Détail 1

Cliquez pour agrandir

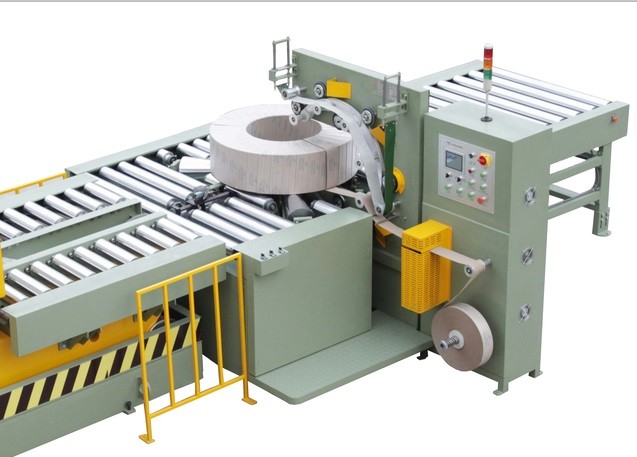

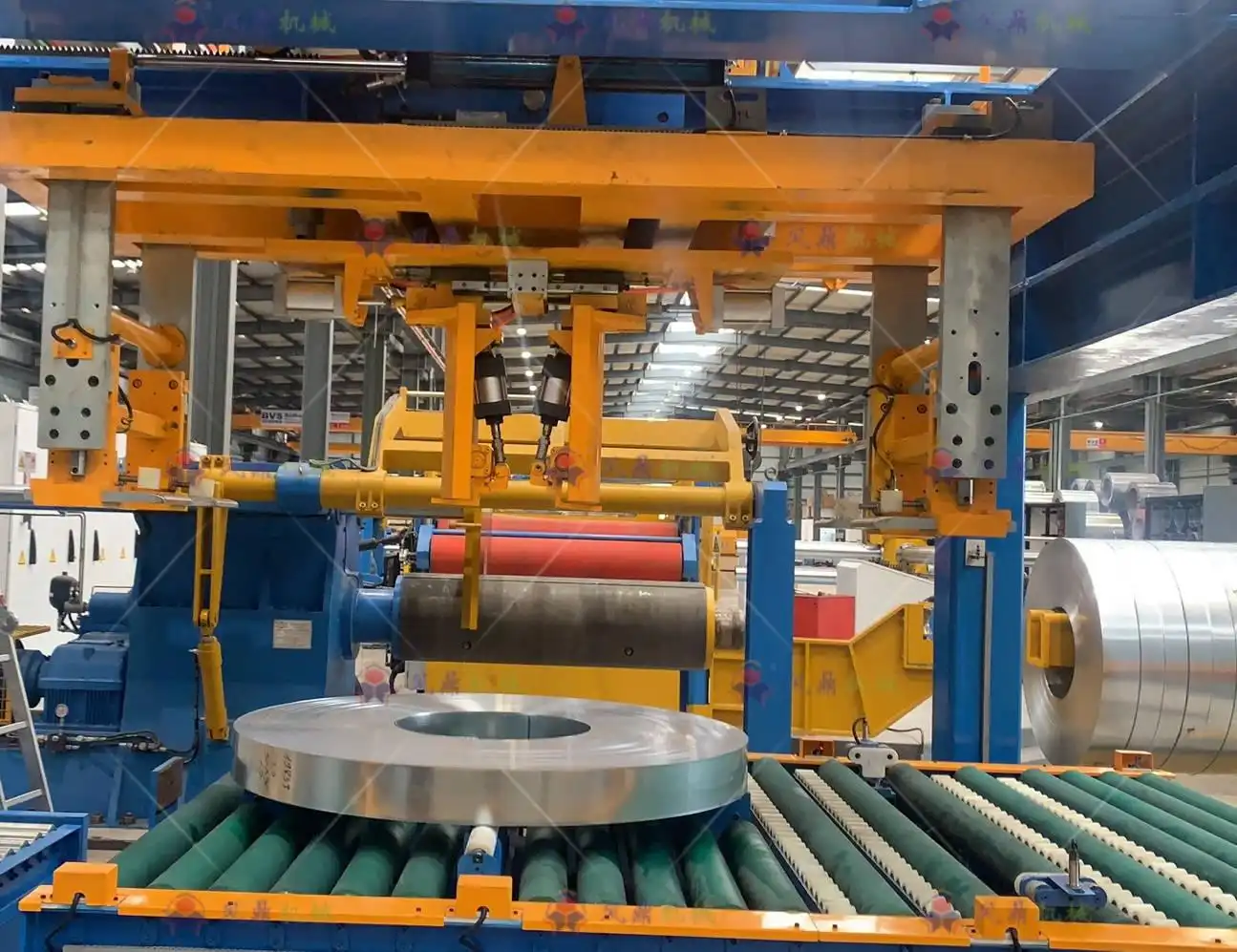

Ligne de manipulation et de soudage sous vide de bandes de laiton et de cuivre - Détail 2

Cliquez pour agrandir

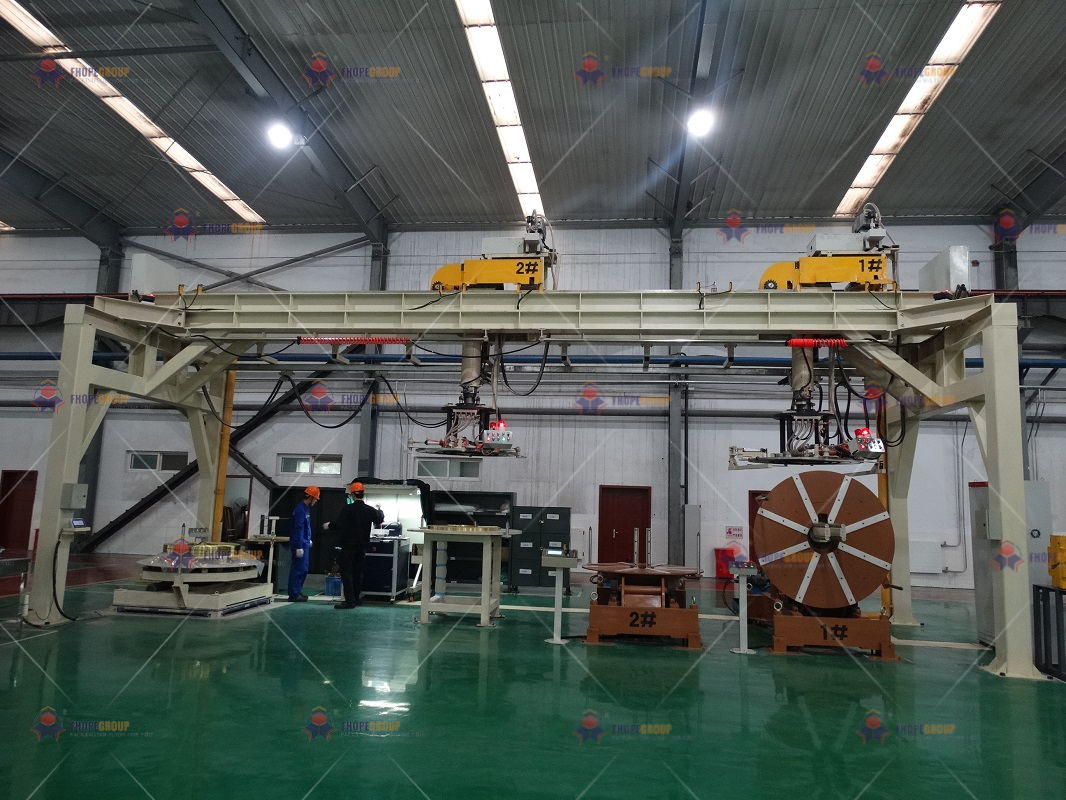

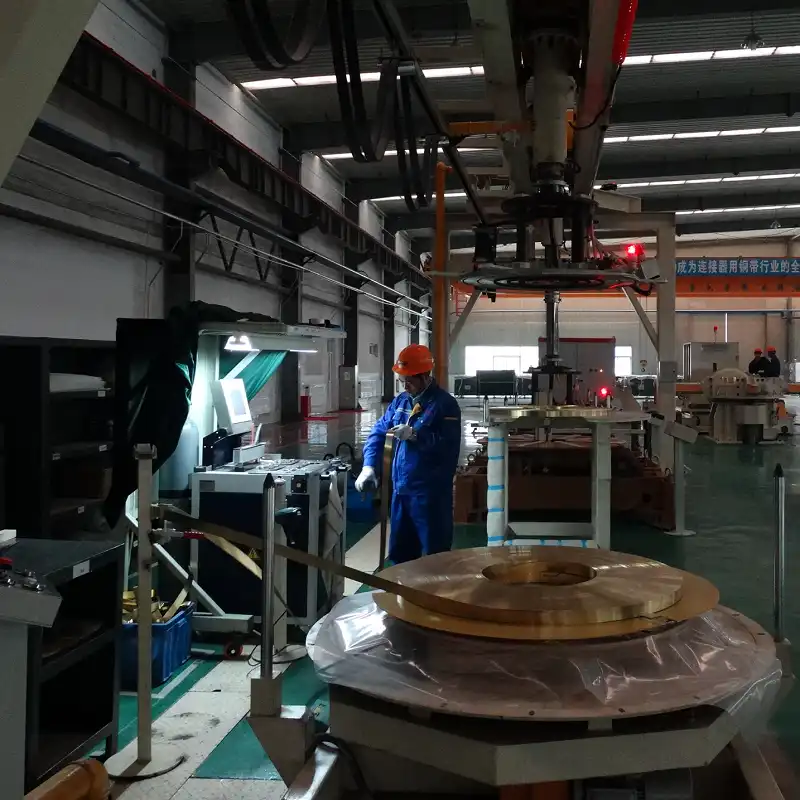

Ligne de manipulation et de soudage sous vide de bandes de laiton et de cuivre - Détail 3

Cliquez pour agrandir

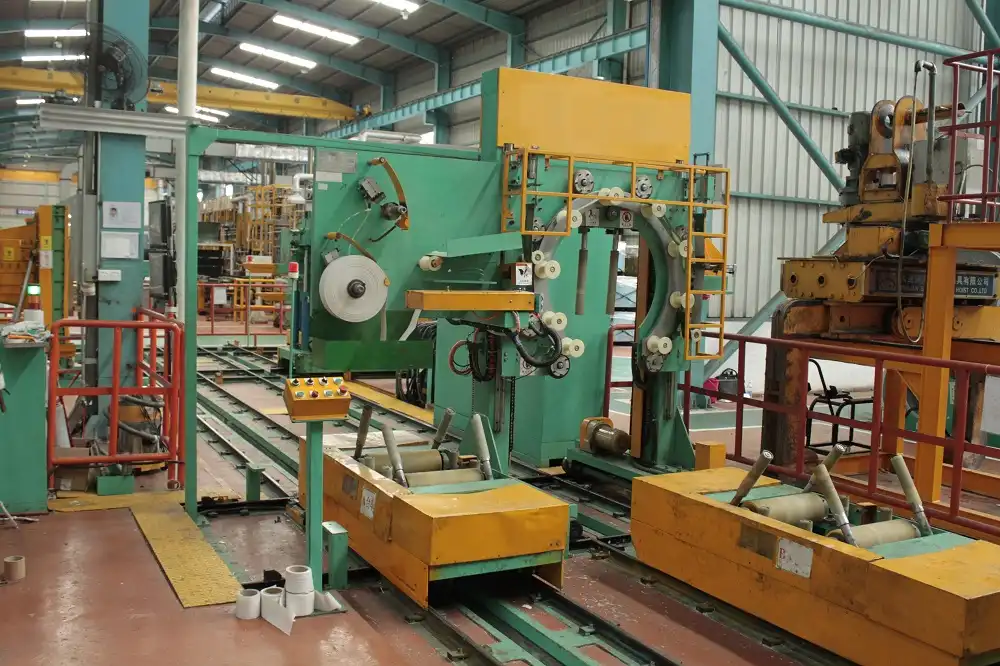

Ligne de manipulation et de soudage sous vide de bandes de laiton et de cuivre - Détail 4

Cliquez pour agrandir

Voyez-le en action

Regardez comment ça marche

Découvrez comment nos solutions d'emballage automatisées optimisent l'efficacité de votre ligne de production. Cette vidéo illustre leur fonctionnement fluide, conçu pour une protection maximale.

Haut débit

Jusqu'à 60 bobines par heure

qualité constante

Chaque film de protection est conforme aux spécifications.

Demander un devis

Ligne de manutention et de soudage sous vide des bandes de laiton/cuivre

I. Architecture système et flux de travail

La ligne de soudage multibobines est un système haute performance conçu pour l'assemblage automatisé, le transport sous vide et le conditionnement spécialisé des bandes de cuivre. Sa conception à axes intégrés garantit un débit maximal sans aucune interférence mécanique.

Précision du vide : Les ventouses à vide multicomposantes assurent une manipulation stable des bobines de cuivre souple sans résidus magnétiques ni rayures mécaniques.
Soudage à double zone : Traitement spécialisé des joints de bobines internes et externes à l'aide des plateformes Rotate-Lifter et Transit.
Protection complète: Tous les rouleaux, chaînes et points de contact sont recouverts dans Polyuréthane (PU) pour maintenir l'intégrité de la surface.

Catégorie / Composant	Spécifications techniques clés	Fourchette de prix (USD)
1. Capacités du produit	Matériau : Bande/bobine de cuivre ; Poids : 100 kg - 4 500 kg Diamètre extérieur : 630-1800 mm / Diamètre intérieur : 508 mm ; Largeur : 20-630 mm	380,000 $ - 550,000 $+(Système de base)
2. Station de soudage automatique	Tête : Allemand TITAN VS12 (ou équivalent) ; Soudage par résistance Résistance de l'assemblage ≥ 85 % de celle du métal de base ; Tension maximale : 22 000 N	$115,611 - $128,198
3. Système de manutention sous vide	Empilage de type portique ; ventouse à vide multicomposante Puissance : hydraulique/servoélectrique ; Capacité : 5 à 16 tonnes	$86,188 - $91,366
4. Station de mise sous vide	Alimentation automatique/semi-automatique en sachets aluminium, extraction d'air et thermoscellage. Indispensable pour anti-oxydation.	$66,816(Facultatif)
5. Machine d'emballage orbitale	Matériau : papier VCI, film étirable ou courroie tissée Chevauchement : réglable de 20 % à 60 % ; Vitesse : 40 à 80 s/bobine	$38,961 - $56,188
6. Contrôle de l'automatisation	PLC: Siemens S7-1500F Redondant ; IHM : écran tactile Fonctionnalités : Interface ERP, pesage automatique et étiquetage	$20,611 - $36,111
7. Convoyeurs et auxiliaires	Revêtement PU intégral ; comprend : basculeurs, plateformes de transit, lève-personnes rotatifs et distributeurs de tasseaux en bois	$32,611 - $53,681
8. Services d'ingénierie	Conception de l'agencement, instructions d'installation, mise en service et formation.	$16,811 - $22,100

Résumé technique (Réf. : Groupe FHOPE)

Qualité de soudage : Le soudage par résistance spécialisé garantit une intégrité du joint atteignant 70 % à 90 % de la résistance initiale de la bande, ce qui est essentiel pour les étapes de traitement ultérieures.

Protection contre l'oxydation : Pour les expéditions internationales, le module de scellage sous vide est fortement recommandé afin de préserver la brillance d'origine du cuivre et d'éviter la corrosion de surface.

Ligne de soudage multi-bobines de cuivre automatisée

Introduction et contexte

La demande incessante de composants en cuivre pour l'électronique, l'automobile et les systèmes CVC a mis en évidence un goulot d'étranglement majeur dans la fabrication : le transfert perturbateur entre les bobines de cuivre. Face à l'augmentation des cadences de production et à la flambée des coûts de main-d'œuvre, les usines de traitement des bandes de cuivre doivent faire face à une pression de montage accrue pour éliminer les temps d'arrêt entre les changements de bobines tout en garantissant une parfaite continuité des matériaux pour les procédés à haute tolérance comme la galvanoplastie et l'emboutissage de précision.

Points faibles et défis

Les transitions entre bobines demeurent un frein silencieux à la productivité dans le secteur manufacturier. Selon des études sectorielles, les changements de bobines prennent entre 15 et 30 minutes par transition en opérations manuelles, ce qui engendre des pertes cumulées :

Arrêts de production coûteux : « Nous subissons plus de 20 minutes de temps mort à chaque changement de production », témoigne un responsable d’une usine d’emboutissage. « Nos presses de 1 200 tonnes restent inactives pendant que les techniciens s’affairent à installer de nouveaux matériaux. » Cela représente une perte de capacité annuelle de 5 à 8 % pour les usines à haut volume.
Gaspillage de matériaux et problèmes de qualité : Les utilisateurs finaux confirment : « Notre principale frustration réside dans l’irrégularité des soudures, qui provoque des ruptures de bande dans les bains de galvanoplastie. » Chaque épissure manuelle entraîne un gaspillage de 1.2 à 2 mètres de bande de cuivre, tandis que les joints fragiles engendrent des défauts en aval. Un fabricant de connecteurs a signalé un taux de rebut de 12 % au niveau des points de soudure lors d’audits.
Sécurité et pénibilité du travail : La manutention de bobines de cuivre de 3 à 5 tonnes présente des risques importants. Un responsable de la sécurité d'une usine de transformateurs admet : « Nous avons frôlé l'accident à trois reprises cette année lors de changements de bobines. L'empilage manuel provoque également des blessures au dos et une instabilité des palettes pendant le transport. »
Limitations de cadence : « Les presses automatisées sont à court de ressources lors des changements de format », déplore un fabricant de pièces automobiles. « Nous ne pouvons pas exploiter notre capacité de 1 500 coups/minute lorsque les bobines sont changées toutes les 90 minutes. »

Présentation de la solution : Système intégré de soudage et d'empilage multi-bobines

La ligne de traitement du cuivre nouvelle génération associe la précision du soudage laser à la manutention robotisée des matériaux pour assurer un flux de production ininterrompu. Ce système clé en main répond directement aux principaux défis :

Spécifications techniques principales :

Soudage laser à grande vitesse:Le laser à fibre de 6 kW avec une longueur d'onde optimisée pour le cuivre garantit un désalignement < 0.1 mm et une résistance de soudure à 95 % de l'intégrité du matériau de base
Changement automatique de bobine: Le système de double dérouleur avec positionnement servocommandé permet des transitions de matériaux en moins de 30 secondes
Tour de boucle intelligente: Maintient une tension de bande constante (contrôlée ± 2 %) pendant le soudage pour éviter les perturbations en aval
Système d'empilage robotisé: Des robots de 200 kg de charge utile équipés de palonniers à vide manipulent les bobines finies à 15 cycles/heure
Contrôle qualité guidé par la vision:Les caméras CCD en ligne effectuent une inspection des soudures en temps réel à des vitesses de ligne de 120 m/min
Centre de contrôle compatible IoT: Alertes de maintenance prédictive et suivi OEE via IHM connectée au cloud

Flux de travail opérationnel :

Chargement automatisé:AGV ou pont roulant livre les bobines aux stations de déroulement doubles
Préparation de précision:Les unités de cisaillement coupent les têtes de bobine à des angles exacts de 90° tandis que les tendeurs maintiennent la position de la bande
Soudage sans couture:Le laser soude le matériau en un cycle de 6 à 8 secondes avec un gaz de protection argon empêchant l'oxydation
Alimentation continue:La tour en boucle libère le matériau tampon pendant la transition, maintenant ainsi le flux en aval
Manutention des bobines finies: Downender oriente les bobines verticalement avant que le bras robotique ne les empile selon des motifs pyramidaux
Enregistrement de données: Le système enregistre chaque paramètre de soudure et le placement de la bobine pour une traçabilité complète

Caractéristiques innovantes :

Optique de soudage au cuivre brevetée:Une technologie spéciale de mise en forme du faisceau évite les problèmes de réflectivité (brevet n° CN114769842A)
Algorithme d'empilement auto-apprenant: Ajuste automatiquement les modèles de palettes en fonction de la variation du diamètre extérieur de la bobine
Robotique anti-collision: Les capteurs 3D préviennent les accidents d'empilement dans les zones à fort trafic

Résumé de la comparaison des solutions

Mesure des performances	Processus manuel traditionnel	Soudage et empilage automatisés	Formation
Change avec le temps	15-30 minutes	<30 secondes	97% de réduction
Déchets de matériaux	1.5 à 2 mètres/changement	0.2 mètre/changement	87% de réduction
Exigences de main d'œuvre	2 à 3 opérateurs/équipe	0.5 opérateurs (surveillance)	75% de réduction
Incidence des dommages	3 à 5 % des bobines	<0.5% des bobines	90% de réduction
Vitesse de ligne maximale	Limité par les changements	Fonctionnement ininterrompu 24h/7 et XNUMXj/XNUMX	Augmentation du débit de 15 à 20 %
Période de récupération du retour sur investissement	N/A (référence)	8-14 mois	[Moyenne de l'industrie]

Voix des clients

Ningbo Jintian Copper, directeur de production rapports:
Avant la mise en œuvre, nous perdions 22 minutes par changement de bobine, avec 3 % de déchets de matière. Après l'installation de la ligne automatisée de soudage et d'empilage, nous avons quasiment éliminé les temps d'arrêt de transition et réduit les rebuts de 86 %. Le système a été rentabilisé en 11 mois, uniquement grâce aux économies de main-d'œuvre et à l'augmentation de l'utilisation de la presse.

Conclusion et perspectives d'avenir

L'ère des interruptions de production dues aux changements de bobines de cuivre touche à sa fin. Les systèmes intégrés de soudage-empilage représentent plus qu'une simple amélioration progressive : ils permettent une fabrication véritablement continue, essentielle à la production de composants électriques. Alors que la demande de cuivre augmentera de 300 % d'ici 2040 (projections de l'AIE), ces solutions automatisées deviendront des incontournables de la compétitivité. Les développements de nouvelle génération incluent la prédiction de la qualité des soudures par IA et des flottes de manutention entièrement autonomes. Pour les installations visant une production sans changement de bobine, la voie à suivre est claire : auditez votre processus actuel de transition de bobines et calculez les coûts cachés des temps d'arrêt. Les bénéfices de l'automatisation sont non seulement possibles, mais mesurables dès le premier jour.
