95度托盘翻转机设计定稿沟通
fhope
2019年4月27日

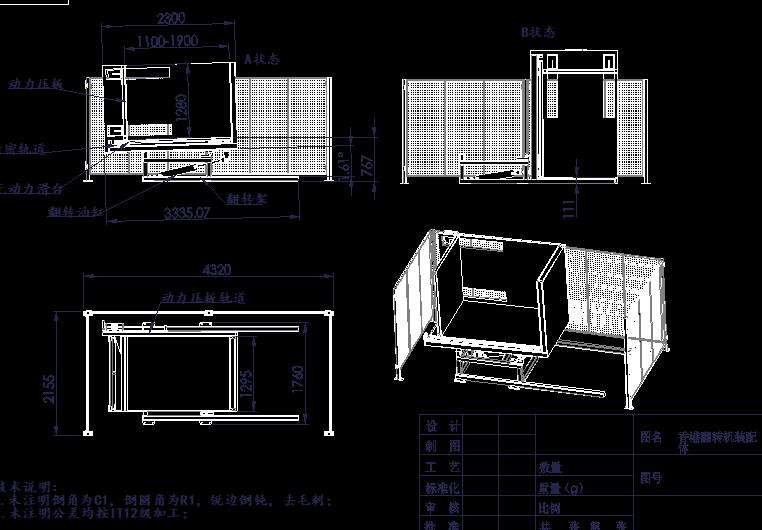

现客人公司的工程部对这个图纸及设计有这些疑问，这幅图纸中的设计与初初给我的报价单内的实物图有出入，图纸中机的底架是设计到最前面，长度应该有两米多接近三米，但报价单内的相片内机的支架在后面，机的底部是没有支架，机的底部铁板是直接贴在地上，现客人相信这样设计应该是用不上，因为客人如要用叉车将一板货放在机上，图纸中设计深度为机为1295mm，总深为1760mm，扣除另外一边底架尺寸算它约200mm，即是铁架最边到机子最深处是1560mm左右，如要将货物用叉车放到机子上，因下面有个铁架，所以应该很难放在机子上，因普遍叉车的叉头是1070mm长，现可能要叉两次才能平稳地放在机子上，以下就是客人需处理的问题 1.产品是跟之前报价内的相片一样吗？为何跟图纸的款式有出入？ 回复：图片仅为参考，具体设计要根据产品设计，因为图片是轻型几百公斤的，底座很单薄，如果用这种方式翻转1.5T，出力杠杆太短，整个机器承受不了，当前设计更为牢固，可靠。 2.如跟图纸设计，机的底部有支架吗？图纸的底部框架在机的外围吗？如是的话图纸右上角B状态下，为何机的底部会离地111mm？机的底部是踏在支架上？如果不是为何机的底部要悬空111毫米？或是图纸出错了？ 回复：因为此物体比较重，所以有一个重心支撑腿，防止机器翻倒。底部有支架。底部框架在护栏内。距离地面111是翻转体的自身厚度100，翻转后距离地面11.
