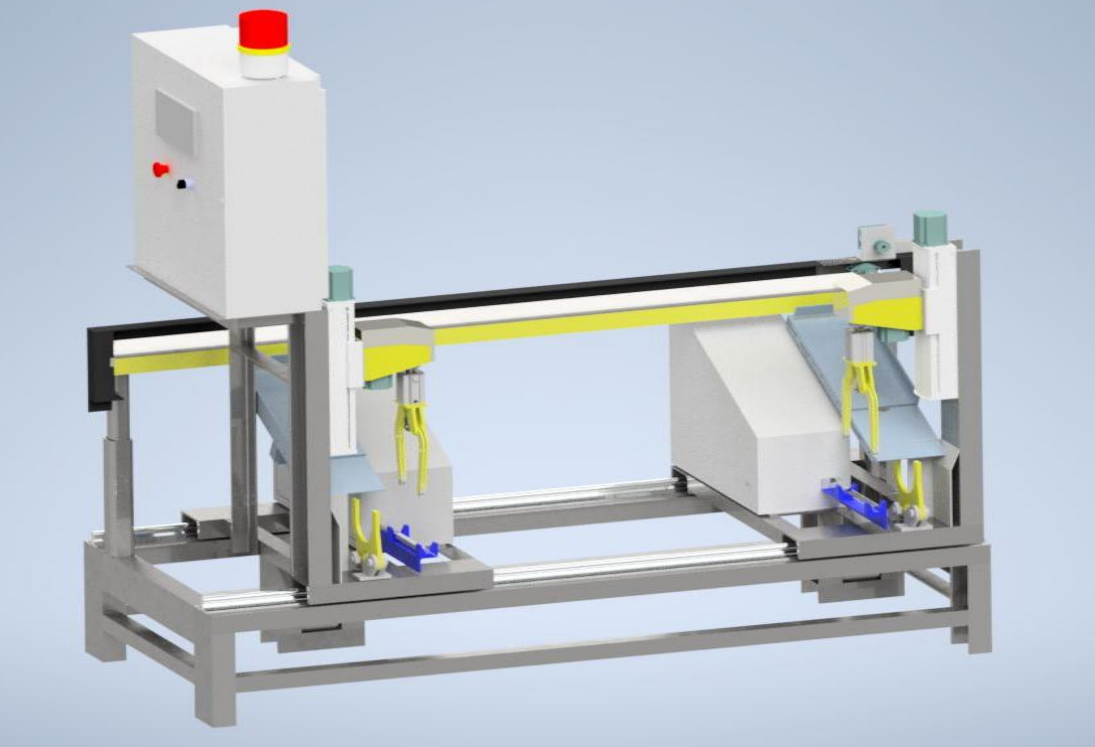

钢管束攻丝、棒束包装机

概要：钢管和钢棒捆扎成束，又长又重，难以用手转动或移动。这台机器能够夹紧捆扎好的钢管和钢棒，进行加工处理，并将其运送到下一工位，无需人工搬运。该机器包含两种工作流程：一是将细长的钢棒收集、夹紧并捆扎成束；二是将捆扎好的钢管从水平方向翻转至垂直方向，并沿轨道输送。

目录

机器的功能

钢管束攻丝和棒材束打包机将棒材打包线上的所有搬运步骤整合到一个控制系统中。它能夹紧每个钢管束，将其定位到工作步骤的指定位置并进行移动，从而避免操作人员手动搬运、翻转或移动长钢管束。这消除了人工搬运钢管束在不同工位之间造成的起重机延误和滑倒风险。

该设备布局呈直线型：前端为进料区，中间为加工区，后端为出料区。以下两种工序配置方式可根据具体项目选择：散装棒材进料需要捆扎和攻丝，而预捆扎管束进料需要进行垂直方向调整和转移。该设备属于自动钢管包装生产线系列。

杆束制作和包装顺序

在第一个序列中，机器收集并包装一捆细长的杆：

  1. 喂养和引导。 杆件沿着传送带上的导向系统行进，进入机器时保持平行。
  2. 固定装置。 一个旋转的圆形夹具将几根杆子紧紧地固定在工作位置上。
  3. 操作步骤。 机械臂在夹紧状态下对被夹持的捆扎物进行操作，然后将其打开。
  4. 排出。 组装完成的杆束被移至收集区，准备向下游输送。 钢筋捆扎机 将捆绑包绑定以进行分发。

该循环可确保从导环到成品捆扎的每一根鱼竿都处于控制之下，因此鱼竿的末端保持对齐，并且在捆扎之前没有鱼竿会滑出原位。

管束转向和轨道转移

第二段序列处理一捆捆捆扎好的钢管，并改变其方向：

  1. 饲料。 一束捆扎好的管子沿着倾斜的链式输送机滑向机器。
  2. 夹钳。 红色夹紧装置会夹紧捆扎物并将其牢牢固定住。
  3. 转动。 夹具通过其工作弧将束状物从水平方向旋转到垂直方向。
  4. 铁路转运。 夹具仍保持捆扎物垂直，沿着导轨移动到机器的另一侧，将其固定以便进行连接。 钢管捆扎堆垛线 或者下一个单元格。

这是该机器的核心功能：水平捆扎的货物到达后，夹具通过受控运动将其旋转成垂直状态，然后载具沿着轨道将其移动，而无需在搬运过程中松开捆扎的货物。

控制、集成和安全

该机器采用PLC和HMI控制，顺序参数由控制面板设置。进料完成后，机器即可自动运行，夹紧、旋转和导轨移动均按预设顺序进行。

安全设计符合目标市场的标准：

适用范围 标准版
CE市场风险评估 ISO 12100
包装机械的一般要求 ZH-415 10的
控制系统的安全相关部分 EN ISO 13849-1
警卫和固定防护措施 EN ISO 14120

该机器采用 PLC 和 HMI 运行，顺序参数由控制面板设置，上述标准定义了目标市场的安全范围。

管棒束机选型清单

  • 捆扎信封：管材和棒材的最小和最大长度、宽度和重量。
  • 输出：该生产线每小时预计生产的捆数。
  • 功能范围：是否包含捆绑或末端对齐。
  • 循环：从进料到出料的完整定时循环。
  • 控制：面板功能、设置和作业调用。
  • 安全组件：防护装置、紧急停止装置和认证。

工程常见问题解答

问：机器名称中的“tapping”是什么意思？答：捆扎打结是指在发货前对齐并校正捆扎物的末端。是否包含此步骤取决于配置的功能范围，每个项目单独设置。

问：机器是如何转动管束的？答：红色夹紧装置夹紧管束，将其从水平方向旋转到垂直方向，然后沿着导轨将其输送到另一侧。

问：为什么要把捆扎好的货物竖起来？答：竖直摆放是下一个工位所需要的，无论是捆扎、包装、上架还是装载，这样捆扎好的货物到达时就已经摆放好了。

问：棒材束在加工过程中是如何固定的？答：一个旋转的圆形夹具会闭合并牢牢固定棒材，机械臂则负责对棒材束进行加工，加工完成后夹具会打开进行卸料。

问：机器可以处理不同尺寸的捆包吗？答：可以，只要在设定的范围内。我们会根据您提供的捆包长度、宽度和重量范围来设置夹具、旋转角度和导轨行程。

问：工序顺序是如何控制的？答：通过PLC和HMI控制。进给、夹紧、旋转和导轨转移等步骤会按照预设的程序顺序自动执行。

问：机器在自动运行过程中如何保证安全？答：防护工作区域、安全停止装置和安全相关控制设计均符合目标市场的标准，例如CE市场的标准为EN ISO 13849-1和EN ISO 14120。

问：管束在铁路运输过程中是否会被释放？答：不会。夹持装置在整个铁路运输过程中保持管束垂直，仅在到达目标车站时才会释放。

问：哪些CE标准涵盖安全和防护设计？答：ISO 12100用于风险评估，EN 415-10用于包装机械，EN ISO 13849-1用于安全相关控制系统，EN ISO 14120用于固定防护装置。
