รถดั๊มพ์พาเลท 95 องศา | เครื่องแลกเปลี่ยนพาเลท

การพลิกพาเลท 90 องศาจะทำให้สินค้าอยู่ในแนวระนาบที่เป็นกลาง โดยกล่องสินค้าจะเอียงไปข้างหน้า การพลิกพาเลท 95 องศาที่เพิ่มอีก 5 องศาจะเปลี่ยนแรงโน้มถ่วงให้เป็นตัวช่วยทรงตัวโดยอัตโนมัติ นี่คือการคำนวณแรงและโครงสร้างความปลอดภัยระดับ 3 ที่อยู่เบื้องหลัง

รับใบเสนอราคาฟรี ชมการสาธิต

ได้รับการรับรอง CE

ISO.9001

รับประกัน 2 ปี

98%

อัตราประสิทธิภาพ

ปี 2

รับประกันเต็ม

95 °เครื่องแลกเปลี่ยนพาเลท

รายละเอียดภาพ

เครื่องแลกเปลี่ยนพาเลท 95° - รายละเอียด 1

คลิกเพื่อดูภาพขยาย

เครื่องแลกเปลี่ยนพาเลท 95° - รายละเอียด 2

คลิกเพื่อดูภาพขยาย

เครื่องแลกเปลี่ยนพาเลท 95° - รายละเอียด 3

คลิกเพื่อดูภาพขยาย

เครื่องแลกเปลี่ยนพาเลท 95° - รายละเอียด 4

คลิกเพื่อดูภาพขยาย

ดูมันในการดำเนินการ

ดูว่ามันทำงานอย่างไร

ค้นพบวิธีที่โซลูชันบรรจุภัณฑ์อัตโนมัติของเราช่วยเพิ่มประสิทธิภาพสายการผลิตของคุณ วิดีโอนี้สาธิตการทำงานที่ราบรื่นซึ่งออกแบบมาเพื่อการปกป้องสูงสุด

ปริมาณงานสูง

สามารถผลิตขดลวดได้สูงสุด 60 ขดต่อชั่วโมง

คุณภาพสม่ำเสมอทุกชิ้น

ห่อทุกชิ้นตรงตามข้อกำหนด

ขออ้าง

เครื่องเปลี่ยนพาเลทแบบตั้งพื้นสำหรับงานหนัก: โครงสร้างการพลิกกลับด้วยระบบไฮดรอลิก 95 องศา

การเปลี่ยนพาเลทที่บรรจุสินค้าแล้วนั้นโดยทั่วไปแล้วต้องใช้แรงงานมากและก่อให้เกิดอันตรายร้ายแรงจากการยุบตัวของสินค้าหากดำเนินการโดยใช้เครนยกเหนือศีรษะหรือโต๊ะเอียงที่ไม่จำกัด เครื่องเปลี่ยนพาเลทแบบตั้งพื้นของ FHOPE ใช้ลำดับการเอียงไฮดรอลิก 95 องศาเพื่อถ่ายโอนสินค้าที่บรรจุเป็นหน่วยเดียว — ตั้งแต่พาเลทไม้ดิบสำหรับขนส่งไปจนถึงพาเลทพลาสติกที่ผ่านการฆ่าเชื้อหรือพาเลทส่งออก ISPM-15 — โดยไม่ต้องยกวัสดุขึ้นเหนือศีรษะ

ระบบการเอียงไฮดรอลิก 95 องศา ช่วยถ่ายโอนสินค้าที่บรรจุเป็นหน่วยจากแท่นวางสินค้าไม้ไปยังแท่นวางสินค้าพลาสติกหรือแท่นวางสินค้าส่งออกมาตรฐาน ISPM-15 โดยไม่ต้องยกวัสดุขึ้นเหนือศีรษะ

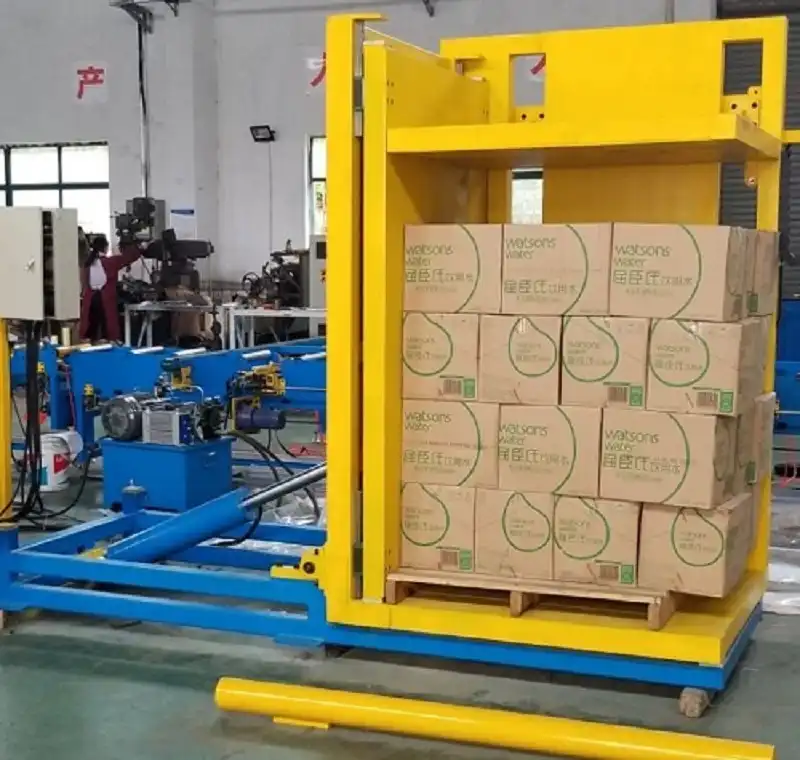

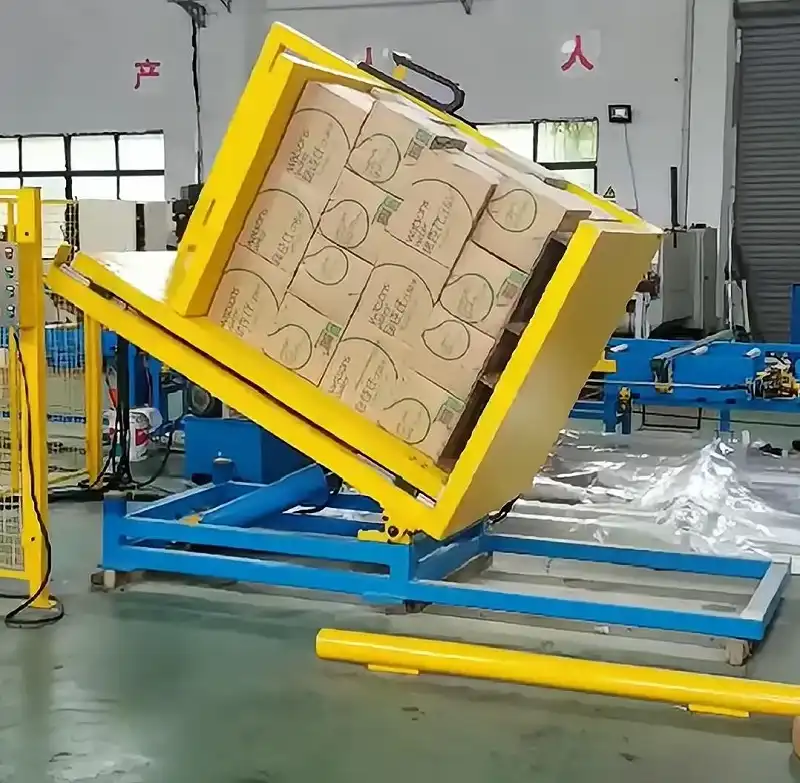

ภาพแสดงเครื่องเปลี่ยนพาเลทแบบติดตั้งบนพื้นขณะกำลังทำงาน ระบบการเอียงด้วยไฮดรอลิก 95 องศาจะถ่ายโอนสินค้าทั้งชุดโดยที่สินค้ายังคงยึดติดกับพนักพิง ทำให้การเปลี่ยนสินค้าเกิดขึ้นได้โดยไม่ต้องใช้เครนยกเหนือศีรษะ

ข้อกำหนดทางเทคนิคเชิงปริมาณ

พารามิเตอร์ทางวิศวกรรม	ข้อกำหนดพื้นฐานของโรงงาน	ขอบเขตการทดสอบและหลักเกณฑ์การตรวจสอบ
โหลดความจุสูงสุด	2,000 กก. (ปอนด์ 4,400)	โครงเหล็กโครงสร้าง Q355B; การโก่งตัวจากการวิเคราะห์ด้วยวิธีไฟไนต์เอเลเมนต์ (FEA) น้อยกว่า 1.2 มม. ที่มุมเอียง 95°
เวลาของวงจรเชิงกล	30 - 35 วินาที	การเคลื่อนที่ครบวงจร (หนีบ → เอียง 95° → กลับ) ที่อัตราการไหลของปั๊ม 45 ลิตร/นาที
หน้าต่างสลับแบบแมนนวล	15 - 25 วินาที	การเคลื่อนย้ายและบรรจุพาเลทใหม่โดยผู้ปฏิบัติงานภายใต้แรงยึดเป็นศูนย์
รอบการทำงานทั้งหมดจากชั้นหนึ่งไปยังอีกชั้นหนึ่ง	45 - 60 วินาที	ผ่านการทดสอบบนพาเลทขนาด 1,200 × 1,000 มม. ที่รับน้ำหนักบรรทุก 1,500 กก. และความสูงในการวางซ้อน 1.4 ม.
ขนาดซองพาเลท (ยาว × กว้าง)	800 × 1,200 มม. ถึง 1,200 × 1,200 มม.	รองรับพาเลทอุตสาหกรรมแบบยูโร, GMA และแบบฐานรอบด้าน
ช่วงความสูงของกอง	500 mm - 2,000 mm	ตรวจสอบโดยเซ็นเซอร์วัดความสูงแบบออปติคอล พร้อมสวิตช์จำกัดการหยุดอัตโนมัติ
ระยะห่างทางเข้าของสินค้าป้อนเข้า	ความสูงของแท่น 18 มม.	มุมลบเหลี่ยมทางเข้า 3.5°; ตรวจสอบการเข้าโค้งด้วยล้อโพลียูรีเทนขนาดเส้นผ่านศูนย์กลาง 80 มม.
การควบคุมแรงดันการหนีบ	โดยการตรวจสอบด้วยเซ็นเซอร์	อุปกรณ์ที่ออกแบบมาเป็นพิเศษนี้จะทำงานเมื่อสัมผัสกับพื้นผิวของสินค้าบนพาเลท

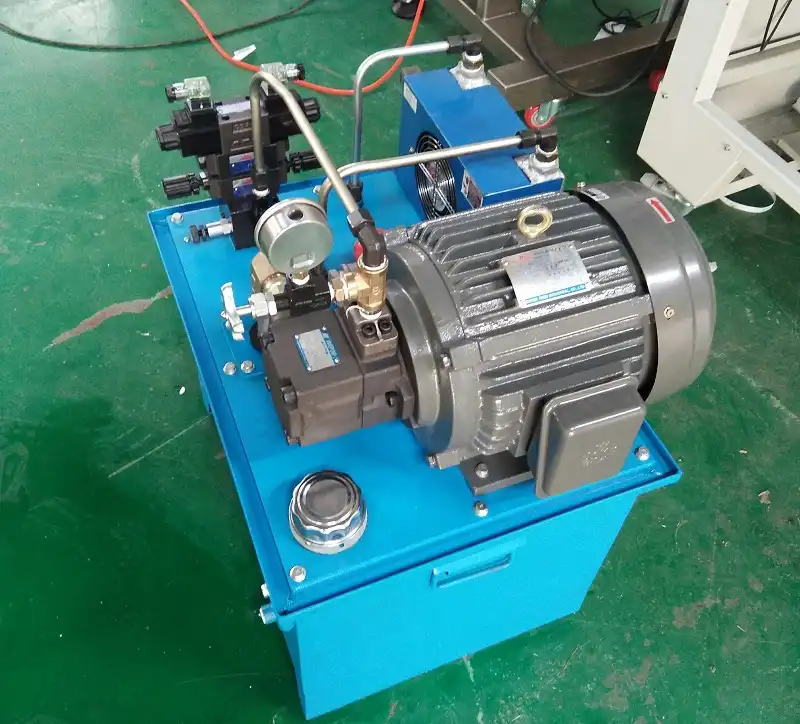

ชุดขับเคลื่อนไฮดรอลิก	5.5 กิโลวัตต์ (380V/480V, 3 เฟส, 50/60 เฮิรตซ์)	วาล์วกันกลับแบบคู่ควบคุมด้วยแรงดันนำร่อง ติดตั้งโดยตรง ป้องกันการเปลี่ยนแปลงค่าแม้ไฟดับ

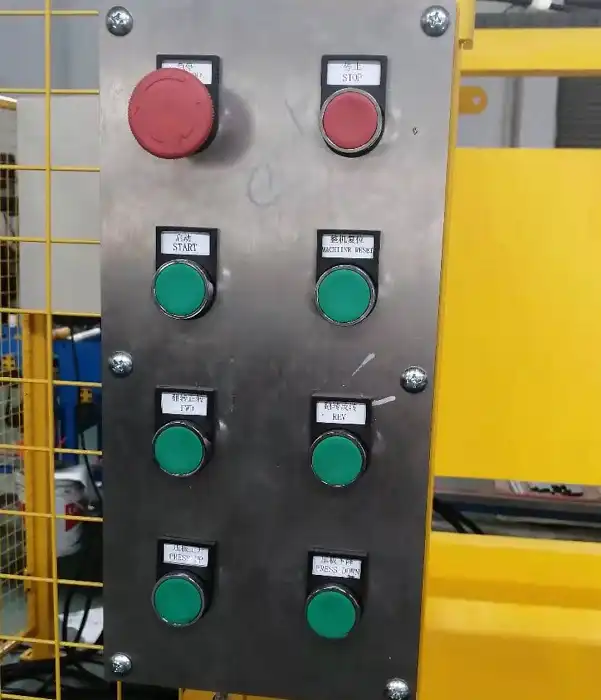

การบูรณาการด้านความปลอดภัย	EN ISO 13849-1 แมว 3 / PLd, CE, OSHA	มีตัวเลือกตาข่ายนิรภัยรอบพื้นที่, ปุ่มหยุดฉุกเฉินแบบสองช่องสัญญาณ และม่านตรวจจับแสง

คำถามที่พบบ่อยด้านวิศวกรรม

รถยกพาเลทแบบใช้มือมาตรฐานสามารถเข้าเครื่องได้โดยตรงโดยไม่ต้องใช้ทางลาดเสริมหรือไม่? ได้ครับ โต๊ะสำหรับวางสินค้าจะลดระดับลงไปที่ระดับพื้น 18 มม. โดยมีมุมเอียง 3.5° ในตัว รถยกพาเลทแบบใช้มือมาตรฐาน (ที่ติดตั้งลูกกลิ้งรับน้ำหนักโพลียูรีเทนขนาดเส้นผ่านศูนย์กลาง 80 มม. มาตรฐาน) และรถยกพาเลทไฟฟ้าสามารถเข้าและออกได้อย่างอิสระโดยไม่ต้องขุดดินหรือใช้ทางลาดแบบยึดด้วยน็อต

อะไรที่ช่วยป้องกันไม่ให้กล่องกระดาษอ่อนหรือกล่องกระดาษลูกฟูกยุบตัวระหว่างจังหวะการหนีบด้านบน?แผ่นหนีบทำงานโดยขับเคลื่อนด้วยวาล์วระบายแรงดันไฮดรอลิกแบบปรับได้ ซึ่งทำงานร่วมกับแผ่นสัมผัสขนาดใหญ่ แรงดันของระบบจะลดแรงหนีบลงให้ต่ำกว่า 2.5 กิโลปาสคาล (kPa) ซึ่งเป็นแรงดันพื้นผิวที่มีประสิทธิภาพ ทำให้มั่นใจได้ว่ามีการยึดเกาะด้วยแรงเสียดทานที่เพียงพอโดยไม่เกินขีดจำกัดความต้านทานการยุบตัว (BCT) ของกล่องกระดาษลูกฟูก

เหตุใดจึงระบุองศา การพลิกพาเลทที่ 95 องศา แทนที่จะเป็น 90 องศาหรือ 180 องศาแบบทั่วไป?ที่มุม 90 องศาพอดี สินค้าที่มีความสูงจะวางอยู่บนระนาบแนวตั้งที่สมดุล ซึ่งการสั่นสะเทือนเพียงเล็กน้อยอาจทำให้สินค้าเอียงไปข้างหน้าได้ การเอียงเพิ่มอีก 5 องศาจะใช้แรงโน้มถ่วง (แรงปกติ 0.996 วัตต์) ช่วยให้สินค้าวางลงบนพนักพิงที่บุด้วยโพลียูรีเทนอย่างมั่นคง เมื่อเทียบกับเครื่องพลิกพาเลท 180 องศา มุม 95 องศาจะช่วยลดการบีบอัดของสินค้าที่พลิกกลับด้าน ทำให้สินค้าอยู่ในตำแหน่งที่ถูกต้อง และลดเวลาในการทำงานให้เหลือน้อยกว่า 60 วินาที

ระบบนี้จัดการกับพาเลทด้านล่างที่มีแผ่นฐานปิดหรือรางรอบด้านอย่างไร?เนื่องจากส้อมรองรับด้านล่างจะหดกลับ 40 มม. ในช่วงเวลาหยุดนิ่ง 95° ทำให้พาเลทไม่มีน้ำหนักกดทับเลย ส้อมของรถยกหรือผู้ปฏิบัติงานสามารถเลื่อนพาเลทฐานแบบเต็มขอบออกมาได้โดยไม่ติดขัดกับแผ่นพื้นด้านล่าง

ขั้นตอนต่อไป

ส่งข้อมูลพาเลทและซองบรรจุสินค้า: กรุณาส่งอีเมลแจ้งขนาดพาเลท (ความยาว × ความกว้าง × ความสูง), น้ำหนักบรรทุกสูงสุดต่อหน่วย และข้อมูลจำเพาะเกี่ยวกับวัสดุที่แตกหักง่ายมาที่ [ป้องกันอีเมล].
รับแบบแปลน CAD 3 มิติ: รับแบบร่างการจัดวางอุปกรณ์และข้อเสนอระบบไฮดรอลิกที่ปรับแต่งให้เหมาะสมภายใน 24-48 ชั่วโมง
ตรวจสอบความเรียบของพื้น: ตรวจสอบอุปกรณ์ขนถ่ายวัสดุขาเข้าของคุณ (รถยกพาเลทแบบใช้มือ, รถยกแบบเดินตาม หรือรถยกแบบถ่วงดุล) กับวิศวกรผู้ใช้งานของ FHOPE
