ม้วนสายอัตโนมัติ & หด & วางซ้อนสายการบรรจุ

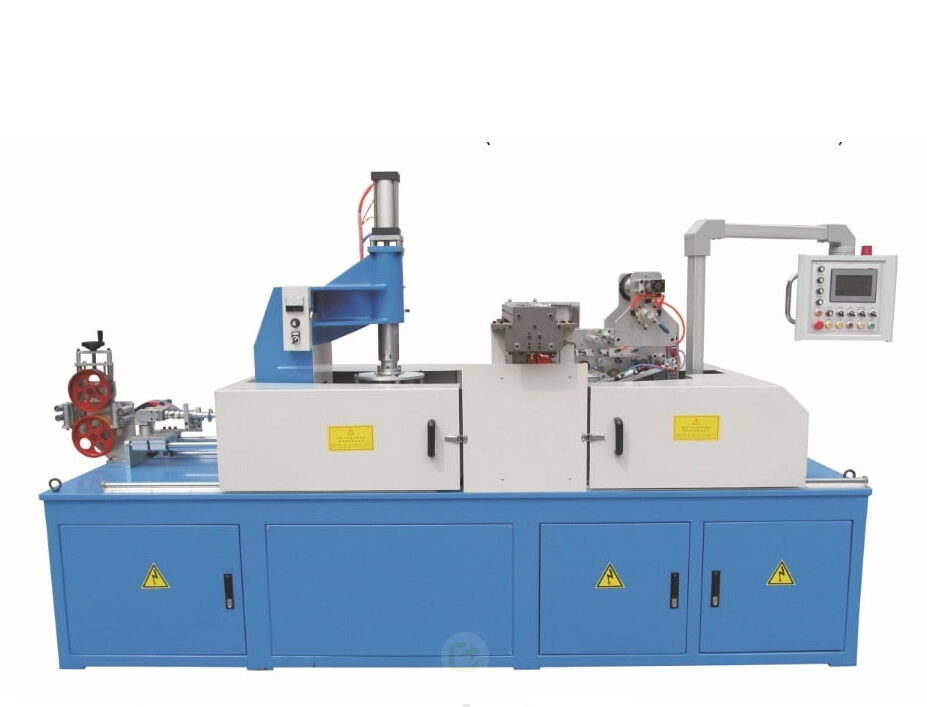

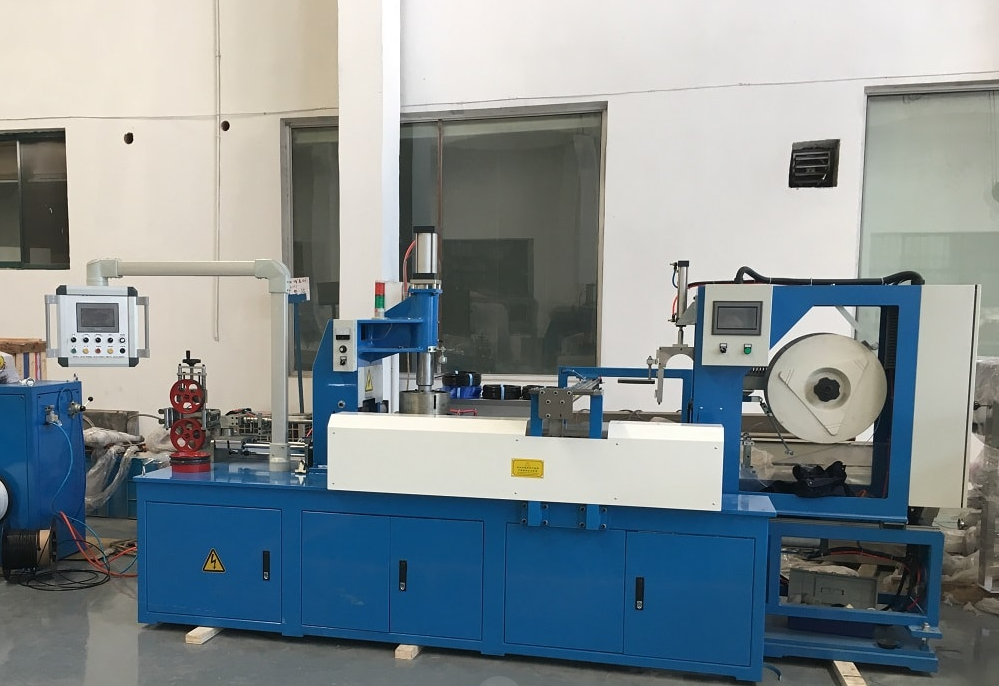

สายการบรรจุสายเคเบิลแบบอัตโนมัติเต็มรูปแบบดังกล่าวประกอบด้วยฟังก์ชันต่างๆ ดังต่อไปนี้: การม้วนตัวม้วนสาย การรัดขดลวดของสายเคเบิล การปิดผนึกฟิล์ม PE และการหดตัวและรถยกซ้อนเครนพร้อมระบบโปรแกรม ขั้นตอนการจัดการสายเคเบิลและการบรรจุข้างต้นนั้นต้องการการตรวจสอบโดยอัตโนมัติเพียงคนเดียวโดยอัตโนมัติ และชายคนหนึ่งสามารถติดตาม 4-5 บรรทัดเดียวกันได้ การออกแบบเครื่องกลและไฟฟ้าเป็นไปตามแนวทาง CE ขดลวดและสายรัดด้วยเทคโนโลยีควบคุมเซอร์โวล่าสุดเพื่อให้มีรูปทรงของขดลวดที่ดี สิ่งอำนวยความสะดวก:

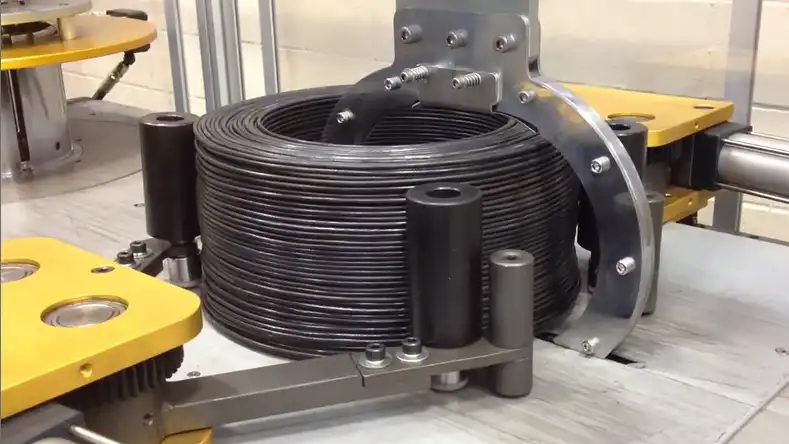

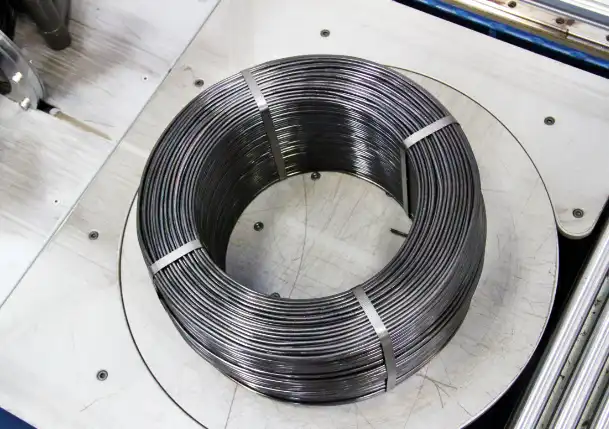

ด้วยระบบม้วนและควบคุมสายเคเบิลอัตโนมัติเต็มรูปแบบ ซึ่งสายการบรรจุสามารถใช้กับสายเคเบิลและขนาดคอยล์ต่างๆ ได้ ตั้งแต่ม้วนสายเคเบิลไปจนถึงม้วนสายเคเบิลที่ซ้อนกันบนพาเลทถูกควบคุมโดยระบบ PLC ซึ่งสามารถตรวจสอบตำแหน่งคอยล์ของสายเคเบิล คำนวณความยาวสายเคเบิลอัตโนมัติ การทำและตัดขดลวดโดยอัตโนมัติ หลังจากขยับตัวจับยึดอัตโนมัติแล้วย้ายคอยล์สำเร็จรูปไปยังสถานีรัดสายรัดสำหรับการรัดสายรัด 2/4 จากนั้นประสานกับสถานีบรรจุถุงและปิดผนึก หลังจากห่อฟิล์ม PE แบบใช้ความร้อนแล้ว ม้วนสายเคเบิลจะถูกรวบรวมและย้ายไปยังการวางซ้อนพาเลท

ข้อมูลทางเทคนิค:

ขนาดม้วน / คดเคี้ยว	รหัส: 145mm/220mm OD: 195-380 มม ความสูง: 80-120mm
เส้นผ่านศูนย์กลางของสายเดี่ยว	2-6mm
การจัดหาอากาศ	6bar
โหมดรูปแบบการป้อนคอยล์	ถือคอยล์ชนิด
เคาน์เตอร์มิเตอร์	0.01m-200m
แรงดันไฟฟ้า	AC 380V, 50HZ, 3 เฟส



ด้วยโปรแกรมควบคุม PLC & HMI ง่ายต่อการใช้งานเครื่อง

ด้วยการใช้ระบบจัดเรียงสายเคเบิลของเซอร์โวมอเตอร์ การจัดเรียงมีการประสานงานกันมากขึ้นและสายไฟก็สวยงามมากขึ้น

พารามิเตอร์สามารถตั้งค่าได้ในโปรแกรมควบคุมด้วยภาษาอังกฤษ ไม่จำเป็นต้องปรับโครงสร้างเครื่องจักรทั้งหมด ใช้งานง่ายขึ้น

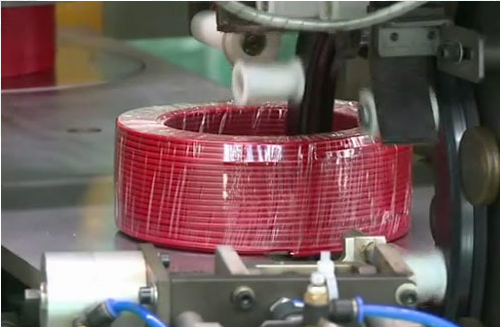

 ยึดอัตโนมัติและยกขดลวดที่เสร็จแล้วขึ้นเพื่อบรรจุการหดตัวด้วยความร้อนผ่านช่องเตาอบร้อน สายเคเบิลคอยล์จัดการขดลวดขนถ่ายอัตโนมัติที่ลำเลียงไปยังพาเลทแบบเรียงซ้อน และจัดเรียงอัตโนมัติให้เป็นระเบียบ HMI สามารถตั้งค่าหมายเลขคอยล์แต่ละแถวของแต่ละคอลัมน์ได้
