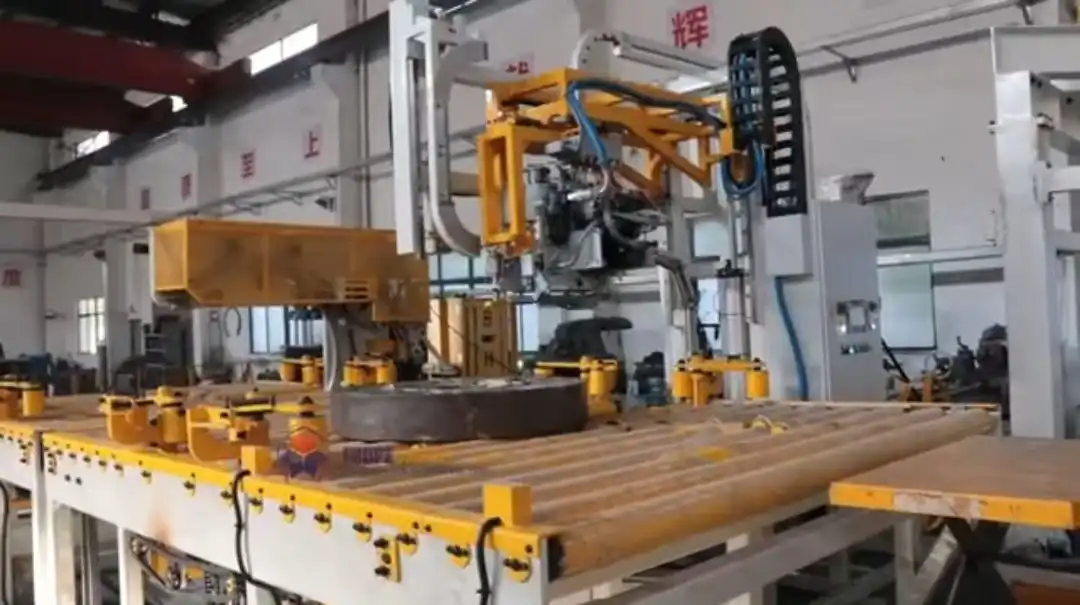

Plne automatický páskovací stroj na oceľové rúry sa skladá z posuvnej základne, hlavného rámu, zdvíhacieho mechanizmu hlavy stroja a vodiacej lišty.
drážkový mechanizmus, mechanizmus na uloženie pásu, detekčný mechanizmus a páskovací mechanizmus
hlava stroja. Keď oceľová rúra dorazí na baliacu stanicu, uveďte
páskovací signál do páskovacieho stroja a páskovacia hlava začne podávať pás; Po dokončení podávania pásu sa zdvíhací mechanizmus hlavy stroja

pracuje na spúšťaní, zasúvaní, napínaní, upevňovaní a rezaní, resetovaní zariadenia a dokončení baliacej funkcie.

 Špeciálne vlastnosti

lCelý stroj sa stretáva CE štandard, so stabilnou a spoľahlivou kvalitou. Jadro urastený Hlava sa dováža z Nemecka, kvalita kľúčových komponentov je zaručená, strata náhradných dielov je nízka a inštalácia a údržba sú pohodlné a jednoduché.

lRobustná a spoľahlivá konštrukcia - celý stroj je navrhnutý pre nepretržitú prevádzku s vysokým zaťažením v oceli rezací mlyn na cievky.

lrýchlo urastený rýchlosti, nízke mechanické opotrebenie, automatické prispôsobenie sa rôznym veľkostiam cievok, nie je potrebné nastavovať parametre cievok.

lFunkcia predbežného podávania – Na konci každého balíka stroj automaticky podá druhý balík na podávaciu lištu, čím sa ušetrí čas na ďalšie podávanie.

lPrísne testovanie stroja pred odoslaním – V rámci nášho programu kontroly kvality je stroj kompletne zmontovaný a testovaný v našej továrni, aby sa zabezpečila jeho spoľahlivosť.

lHlava stroja využíva dva systémy pohonu pásky (dvojité servomotory) so samostatnými jednotkami podávania, navíjania a napínania, čo ďalej zvyšuje stabilitu a redundanciu a zabezpečuje presné riadenie rýchlosti a sily. Podávacie kladky sú na páskovací pás tlačené pneumatickým valcom, aby sa udržala vyvážená sila podávania a navíjania.

l urastený Hlava vytvára napätie až 22 000 N s presne nastaviteľným napätím, ktoré umožňuje silné zväzovanie, viazanie cievok a využíva predĺženie oceľovej pásky na zabránenie pretrhnutia voľných zväzkov.

lMontážna poloha hlavy stroja umožňuje jednoduchú údržbu. Pneumatické motory, valce a regulačné ventily sú štandardizované pre nižšie náklady na údržbu. Laserový 2D kód na častiach hlavy stroja pre sledovateľnosť kontroly kvality.

lOptimalizovaná konštrukcia pre rýchlu demontáž hlavných opotrebovaných dielov.

lAby sa zabránilo hromadeniu úlomkov oceľovej pásky v zovretej jednotke a poškodeniu súčiastok, urastený Hlava má funkciu vyfúkania nečistôt, aby sa odstránili nečistoty v zovrete.

lVodiaca drážka šípky umožňuje stroju realizovať neúplný vonkajší povrch zväzku, čo je výhodné pre zložitú situáciu zväzku a strojový preklad.

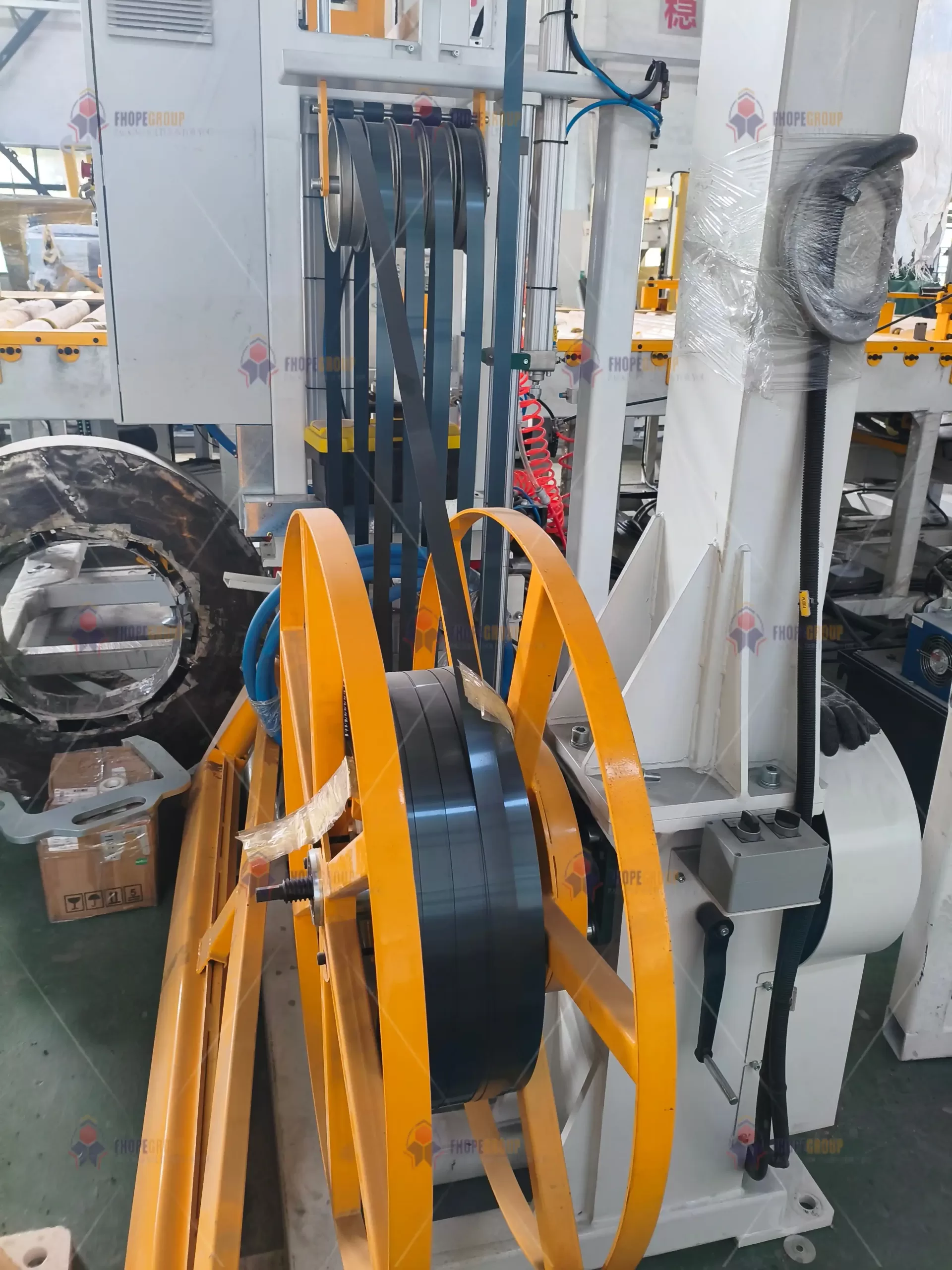

lVertikálny pásový podávač triedy 500 kg s extra veľkými valcami zvyšuje efektivitu, skracuje prestoje pri výmene pásov a znižuje plytvanie koncami pásov.

špecifikácia:

Šírka oceľového pásu	31.75 ± 0.13 mm
Hrúbka pásu	0.8 – 1 mm ± 0.035 mm – odporúčaná hrúbka 0.8 mm
Pevnosť v ťahu	YP = 900 MPa alebo viac
Materiál	Za studena valcovaná stredne uhlíková oceľ
povrchová úprava	Modrý/pozinkovaný/natieraný/voskovaný povrch
Sickle Bend	Menej ako 6 mm v dĺžke 2 m
skrúteniu	Nie viac ako 18° na 2 m dĺžky
Skloniť	Nie viac ako 24 mm na 2 m dĺžky
Vonkajší priemer oceľového pásu z cievky	Menej ako φ840 mm
Vnútorný priemer pásovej cievky	φ406 mm ±2 mm
výška	Vertikálna os 190 mm ± 5 mm
Hmotnosť pásu	430 kg ± 30 kg
Metóda navíjania pásky	Vratné navíjanie, extra veľká rolka
