Почему использование кранов для переворачивания листового металла обходится вашему цеху дорого и ухудшает безопасность.

Управляющее резюме
Гидравлический двухстворчатый листогибочный механизм поворачивает тяжелые стальные листы на 180° лицевой стороной друг к другу без использования мостового крана, цепей или зажимов для листов. Оператор позиционирует лист на основной гидравлической створке, обе створки поднимаются к вертикальному центру (примерно на 90°), безопасно перераспределяя нагрузку по синхронизированной плоскости люльки, а вторичная створка опускает лист обратной стороной вверх. Исключение зависимости от крана устраняет опасный маятниковый эффект подвешенного переворачивания, предотвращает повреждение листов, вызванное такелажными работами, и позволяет сэкономить критически важные часы работы крана для непрерывного производства.

Скрытые издержки переворачивания листового металла с помощью крана

На многих предприятиях по изготовлению металлоконструкций и листового металла для обработки толстой пластины требуется установка строповочного оборудования, вызов мостового крана и привлечение как минимум двух рабочих — оператора крана и такелажника. Хотя ручная переворачивание с помощью крана является стандартной практикой на предприятиях с недостаточным оборудованием, она создает серьезные узкие места в производстве и приводит к скрытым финансовым потерям.

  • Проблемы с пропускной способностью кранов. Занятость мостового крана для многократного переворачивания листового металла приводит к остановке работы раскройных столов и сварочных цехов. Когда 20-тонный кран тратит 10 минут на переворачивание 4-тонного листа, весь цех замирает в ожидании.
  • Опасности, связанные с динамическим такелажем. Переворачивание пластины с помощью строп приводит к тому, что заготовка проходит мимо своего вертикального центра тяжести. В момент, когда пластина перекатывается за пределы своего балансировочного положения, она ломается, начинает непредсказуемо раскачиваться, создавая экстремальные скачки динамической нагрузки. Рабочие, занятые внутри радиуса поворота, подвергаются опасности быть раздавленными.
  • Выемка поверхностных и кромочных поверхностей. Под нагрузкой такелажные крюки, зажимы для листового металла и цепи врезаются в кромки листов. В случае предварительно загрунтованных, нержавеющих, лазерных или алюминиевых листов истирание цепями приводит к браку и дорогостоящей доработке поверхности.
  • Неэффективность труда. При выполнении ручной переброски крана обычно задействованы два сертифицированных оператора, которым необходимо тщательно расположить подстилающие материалы, прикрепить такелаж, пометить место переброски и отцепить оборудование.

Специализированный гидравлический листогибочный механизм с двумя лопастями полностью решает эти проблемы. Заготовка остается постоянно зафиксированной на жестких несущих столах на протяжении всего процесса переворачивания на 180°. Оператор находится за внешней панелью управления, расположенной вне зоны действия станка, в то время как кран предназначен для выполнения задач по транспортировке дорогостоящих материалов.

Crane Turnover (Uncontrolled Swing):
[Crane Hook] ---> [Rigging Sling] ---> [Plate Snaps Over CG] ===> Collision / Pinch Hazard

Hydraulic Two-Leaf Turnover (Continuous Support):
[Leaf A Cradle] ===(Controlled Hydraulic Arc)===> [Synchronized Transfer] ===> [Leaf B Lowering]

Как работает гидравлический листогибочный станок

Пошаговый цикл поворота на 180°

Шаг Механическое действие Операционный статус
1. Погрузка Пластина устанавливается на лист А с помощью вилочного погрузчика, вакуумного подъемника или подающего конвейера. Станок находится в горизонтальном положении под углом 0°. Защитный периметр активен.

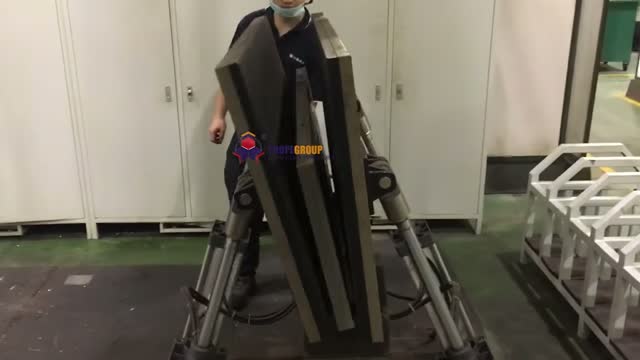

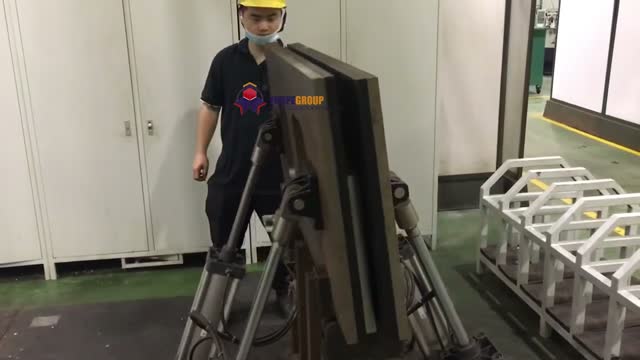

2. Повышение Мощные гидравлические цилиндры поднимают Leaf A примерно до 90° вертикали. Непрерывная несущая конструкция по всей нижней стороне листа.

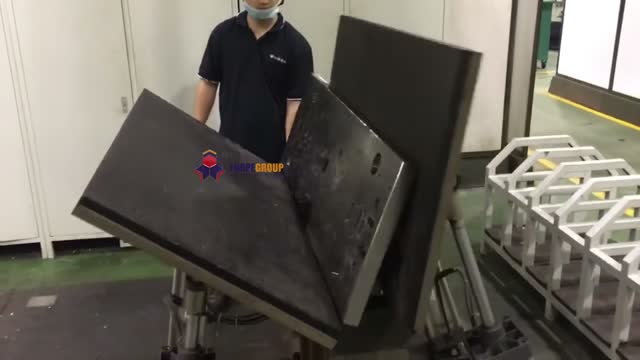

3. Синхронизированная передача Лист B поднимается, чтобы встретиться с листом A. При вертикальном выравнивании пластина перемещается через контролируемый зажимной карман на лист B без ударного свободного падения. Отсутствие колебаний; нагрузка динамически передается между жесткими поверхностями.
4. Контролируемое опускание Лист А возвращается на исходную позицию; лист В опускается до горизонтального положения под углом 0° за счет пропорционального регулирования тяги. Лист полностью перевернут, и его обратная сторона обращена наружу для обработки.
5. Разгрузка и сброс Повернутая пластина подготовлена ​​для осмотра, снятия фаски или сварки; Лист B возвращается в режим готовности. Полный цикл выполняется за 60–90 секунд.

Инженерное преимущество: управление центром тяжести.

Основное механическое преимущество заключается в синхронизированном пороге передачи . Во время поворота краном платформа поворачивается относительно не ограниченного балансировочного стержня, подвешенного в воздухе. В отличие от этого, двухстворчатый откидной механизм поддерживает контактную опору с обеими поверхностями стола в зоне поворота на 88°–92°.

Мощные обратные клапаны с пилотным управлением и уравновешивающие клапаны удерживают гидравлическую жидкость внутри цилиндров, обеспечивая плавное движение без вибраций даже при сильном отключении электроэнергии или гидравлической системы.

Экономия времени: пример работы на производственном участке.

Рассмотрим предприятие среднего размера, занимающееся обработкой листового металла средней и большой толщины (например, конструкционной стали толщиной 15–40 мм), которое выполняет 24 цикла обработки листов за 8-часовую смену:

Метрика оценки Обычный поворот крана Специализированный гидравлический флиппер Прирост производства
Длительность цикла за один переворот 6.0 минут (монтаж, подъем, поворот, демонтаж) 1.0 минута (при нажатии кнопки) Сэкономлено 5.0 минут / перевернуть
Преданный персонал 2 оператора (кран + такелажник) 1 Оператор (управление с консоли) Сокращение рабочей силы на 50%
Время работы крана за смену (24 переворота) 144 минут (2.4 часа) 0 минут 2.4 часа освобождения крана/смена
Восстановлена ​​годовая пропускная способность кранов - - ~576 часов в год (в одну смену)

Перераспределение более 500 крановых часов в год на разгрузку сырья, подготовку площадки и сборку конструкций устраняет основное операционное узкое место без расширения производственных площадей.

Настройка устройства для перелистывания листов под ваши производственные процессы.

Для любых погрузочно-разгрузочных работ требуется точное определение размеров конструкции, чтобы предотвратить деформацию и сохранить целостность листового металла:

Параметры размера Критические инженерные зависимости Стандартные варианты производства
Размеры листа (Д × Ш) Максимальная ширина листа + 200 мм безопасного зазора с каждой стороны. от 2,500 × 1,500 мм до 12,000 × 3,500 мм
Гидравлическая полезная нагрузка Самая тяжелая однослойная пластина + динамический коэффициент ударной нагрузки (рейтинг безопасности 1.25) От 2,000 кг до 30,000 кг (от 2 до 30 метрических тонн)
Покрытие контактной поверхности Уязвимость поверхности необработанного или готового листового металла Конструкционная сталь со сварной сеткой; полиуретан (ПУ); сверхвысокомолекулярный полиэтилен (UHMW-PE).
Управление циклом Политика безопасности объекта и планировка производственных помещений Пульт управления с креплением на руле; Двухручный пульт управления; Автоматизированный ПЛК

Системы защиты поверхности

Для нержавеющей стали, плакированных листов, панелей с покрытием для судостроения и архитектурных листов контактные поверхности из необработанной стали недопустимы. Мы покрываем контактные поверхности полиуретановыми прокладками высокой плотности (по Шору А 85–90) толщиной 15–20 мм или вулканизированным неопреном. Эти не оставляющие следов прокладки равномерно распределяют давление на поверхность, предотвращая появление следов трения инструмента, локальных царапин и перекрестного загрязнения железом цветных металлов.

Пример расчета инженерных размеров

Для предприятия, обрабатывающего листовой металл длиной до 6,000 мм, шириной до 2,000 мм и весом до 5,000 кг:

  • Размеры стола с раскладной столешницей: 6,500 × 2,400 мм (обеспечивая сбалансированный периметр кромки).
  • Номинальная гидравлическая грузоподъемностьДопустимая рабочая нагрузка (SWL) составляет 6,000 кг при запасе прочности 20%.
  • Конфигурация поверхности: Вулканизированная полиуретановая футеровка, выполненная на болтах.
  • Гидравлическая силовая установка (HPU)Мощность 7.5 кВт с двухконтурными уравновешивающими клапанами, поддерживающими нагрузку.

Контрольный список выбора

Перед тем как запрашивать схему подбора оборудования, соберите следующие рабочие параметры:

  • Максимальные и минимальные размеры листаДлина (мм) × Ширина (мм) × Диапазон толщины (мм).
  • Максимальный вес пластиныМаксимальная непрерывная нагрузка для расчета диаметра цилиндра и размеров несущих балок.
  • Ограничения по качеству поверхности: Неокрашенная углеродистая сталь, предварительно загрунтованная поверхность, полированная нержавеющая сталь или плакированная сталь.
  • Целевая скорость поворотаКоличество переворотов в час или за смену (размеры резервуара, мощность двигателя и опциональное жидкостное охлаждение).
  • Метод загрузки и подачи: Вилы вилочного погрузчика, подвесной магнитный портал или приводной роликовый конвейер с электроприводом.
  • Ограничения по компоновке отсеков и занимаемой площади.Направление подачи и отвода относительно проходов.

Системы безопасности и стандарты соответствия

Исключение ручной такелажной работы позволяет убрать персонал из зоны риска защемления. Наши устройства для переворачивания шкотов оснащены многоуровневыми системами резервирования безопасности оборудования:

  1. Встроенные клапаны удержания нагрузкиУстановленные на коллекторе двойные противовесные обратные клапаны предотвращают смещение стола или падение лопастей в случае неожиданного разрыва гидравлической линии.
  2. Специализированная панель управленияОдновременное управление двумя руками с помощью кнопок или джойстиков с функцией удержания для запуска гарантирует, что оператор будет оставаться за пределами рабочей зоны станка на протяжении всего цикла.
  3. Блокировки безопасности и защита периметраОптические световые завесы или физические защитные ограждения, соединенные между собой двухканальными реле безопасности, немедленно останавливают движение в случае нарушения зоны поворота.
  4. Согласование директив по машинному оборудованиюРазмеры и конструкция соответствуют требованиям. ISO 12100: 2010 (Оценка рисков и снижение рисков), EN ISO 4413 (Безопасность гидравлических и гидравлических систем) и EN 415-10 (Безопасность погрузочно-разгрузочных и упаковочных машин).

Часто задаваемые вопросы по инженерным вопросам

В чём функциональное различие между переворачивающим устройством и двухстворчатым устройством для переворачивания листового металла?

Устройство для переворачивания/опрокидывания листового металла поворачивает груз на 90° (обычно, переводя рулоны из горизонтального положения относительно верхней части листа в горизонтальное). Двухлистовой листогибочный станок выполняет полный поворот на 180° с помощью двух противоположно расположенных подъемных столов, удерживая плоские листы в строго горизонтальном положении до и после поворота.

Сможет ли устройство для переворачивания листового металла справиться с изогнутыми, волнистыми или деформированными листами?

Да. Расчеты размеров учитывают прогиб плиты. Глубокая несущая конструкция и опциональные боковые удерживающие выступы поддерживают плиты со стандартной кривизной прокатного стана без заклинивания или неконтролируемого скольжения во время вертикальной передачи.

Как машина предотвращает появление отметок на чувствительных поверхностях пластин?

На опорные плиты станка можно устанавливать сменные покрытия из полиуретана, полиэтилена высокой плотности (UHMW-PE) или вулканизированной синтетической резины. Поскольку плита удерживается на месте, а не перемещается по поверхности, исключается образование царапин от трения.

Что произойдет, если во время переворота произойдет отключение электроэнергии?

Гидравлические цилиндры оснащены обратными клапанами с прямым фланцевым креплением и пилотным управлением. В случае отключения питания в середине цикла, лепестки гидравлически фиксируются в точно заданном положении. Ручной перепускной клапан позволяет специалисту медленно и безопасно опустить лепестки под действием силы тяжести.

Каковы типичные требования к монтажу оборудования в цеху?

Стандартные системы грузоподъемностью до 10 тонн устанавливаются на поверхности и крепятся непосредственно к железобетонной плите промышленного назначения (минимальная толщина 200–250 мм, 30 МПа). Конвейеры большой грузоподъемности или с нулевым перепадом высот могут устанавливаться в приямке заподлицо с полом.

Следующие шаги

Превратите переворачивание листов в безопасную операцию, выполняемую одним человеком за 60 секунд. Мы разрабатываем устройства для переворачивания листов, адаптированные под ваши максимальные размеры листов и требования к циклу обработки:

  1. Предоставьте ваши эксплуатационные данные.Отправьте максимальные габариты плиты (Д × Ш × В), максимальный вес и чертежи компоновки цеха по адресу: info@fhopepack.com.
  2. Получение инженерного предложения (48 часов)Наши инженеры по упаковке и погрузочно-разгрузочным работам предоставят полную техническую смету, включая расчет размеров цилиндров, анализ времени цикла и чертежи в 2D/3D размерах, в течение 48 часов.
  3. Проверка сайта и интеграцииПеред приемкой к производству мы проверяем крепление фундамента, электроснабжение и интеграцию потоков материалов (кран, погрузчик или конвейер).
