Краткое содержание. В этом видеоролике показана наша упаковочная линия для рулонов медной ленты. Рулон поступает на пресс-подборщик и распрямляется, оператор устанавливает линию на панели управления, обвязочная головка обматывает рулон, орбитальное кольцо обматывает его через отверстие, а синий портал укладывает его в стопку. Медь легко повреждается, поэтому каждая точка соприкосновения с рулоном защищена, бесконтактным или герметизированным способом, и мы проверяем каждую из них во время ввода в эксплуатацию.
Содержание
- Что показано в видеоролике
- Контрольные точки для проверки на наличие царапин
- Цикл на катушку
- Что мы устанавливаем для каждой строки
- Контрольный список выбора
- Безопасность
- Часто задаваемые вопросы по инженерным вопросам
- Следующий шаг
- Связанное чтение
- Источники
Что показано в видеоролике
| Шаг | Что ты видишь |
|---|---|
| выпрямления | Медная катушка на оверлоке перед тем, как её расплющить. |
| Управление | Оператор устанавливает линию на двух панелях управления. |
| Рослый | Обвязочная головка обматывает медную катушку на конвейере. |
| Обертывание | Орбитальное кольцо обвивает отверстие катушки. |

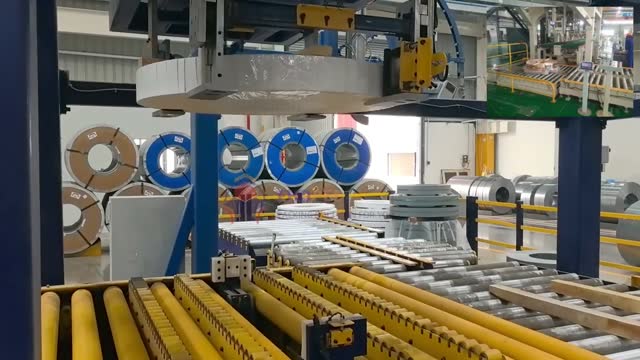

| Укладка | Синий портал поднимает обмотанные рулоны и укладывает их в стопки. |
Контрольные точки для проверки на наличие царапин
| Контрольно-пропускной пункт | Что мы проверяем |
|---|---|
| Колыбель-перевертыш | Мягкий контакт, плавный старт и остановка |

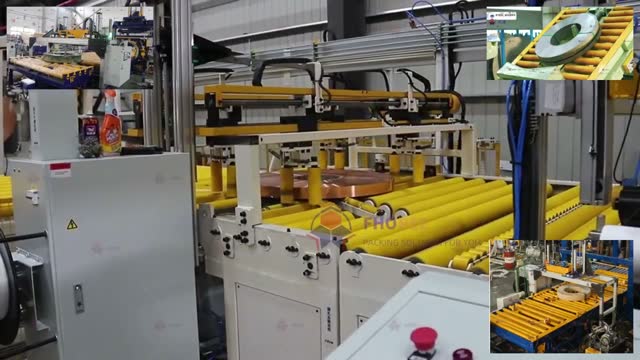

| Конвейерные ролики | Ролики в защитной оболочке, без контакта с кромкой. |
| Ремень | Регулировка натяжения ПЭТ-ленты позволяет избежать повреждений по краям. |
| Обручальное кольцо | Кольцо не касается катушки |
| Портальный захват | Прощупывает взглядом, медленно опускается на пол. |
Цикл на катушку
Пример решения задачи (иллюстративный).
| Параметр | Значение |
|---|---|
| Упенд (иллюстративный пример) | 40 с |
| Ремешок (иллюстративный пример) | 30 с |
| Обёртка (иллюстративный пример) | 60 с |
| Самая длинная станция задает темп. | 60 с |
| Количество катушек в час, 3,600 ÷ 60 | 60 катушки |
Это предполагает наличие буферного пространства между станциями; время пересадки между станциями добавляется к этому.
Что мы устанавливаем для каждой строки
| настройка | Зависит от |
|---|---|
| Контактные части | поверхность из меди, латуни или алюминия |
| Ремень | ПЭТ-лента, количество лент в бухте |
| ПЛЕНКА | При необходимости используйте слои и бумагу с ингибиторами коррозии (VCI). |
| Укладка | Количество катушек на стопку и количество контактных площадок в слое |
Контрольный список выбора
- Материал рулона и качество обработки поверхности.
- Наружный и внутренний диаметры, ширина и вес рулона.
- Количество ремней на катушку.
- Пленка или бумага для упаковки.
- Количество катушек в час.
- Шаблон стека.
Безопасность

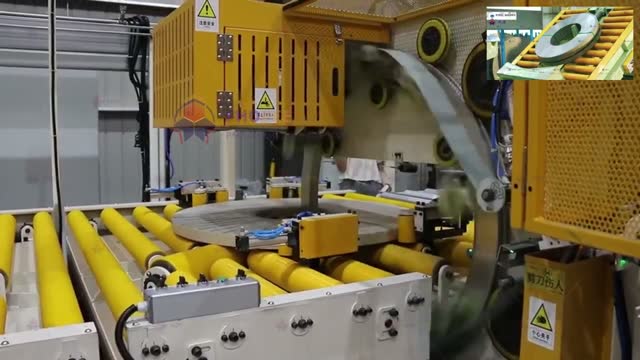

- Во время движения держитесь подальше от устройства для опрокидывания и упаковочного кольца.
- Оставайтесь за пределами огороженной зоны эстакады.
- Перед устранением заклинивания заблокируйте устройство.
- Для рынков, соответствующих стандартам CE, машина разработана в соответствии со стандартами ISO 12100 и EN 415-10.
Часто задаваемые вопросы по инженерным вопросам
В: Почему медные катушки так легко царапаются? О: Медь мягкая, поэтому сильный контакт или скольжение оставляют следы.
В: Где проверяются царапины? О: На опрокидывающем устройстве, роликах, ленте, обмоточном кольце и захвате портала.
В: Сколько катушек в час? О: Темп задает самая медленная станция; в приведенном примере — 60 катушек в час с 60-секундным циклом намотки.
В: А он работает и с алюминием? О: Да, с контактирующими с поверхностью деталями.
В: Можно ли добавить бумагу с ингибитором коррозии (VCI)? О: Да. На упаковочной станции можно нанести бумагу с ингибитором коррозии (VCI) под стрейч-пленку.
В: Какие стандарты применяются? О: Для рынков CE применяются стандарты ISO 12100 и EN 415-10.
Следующий шаг
Подбор оптимальной формы для линии упаковки медных катушек осуществляется в три этапа:
- Предоставьте свой чертеж планировки. с указанием размеров катушек, веса, материала и количества катушек в час, до info@fhopepack.com.
- Получите предложение в течение 48 часов. с данными и компоновкой станка.
- Заказать обследование объекта Таким образом, мы подтверждаем схему расположения линий.
