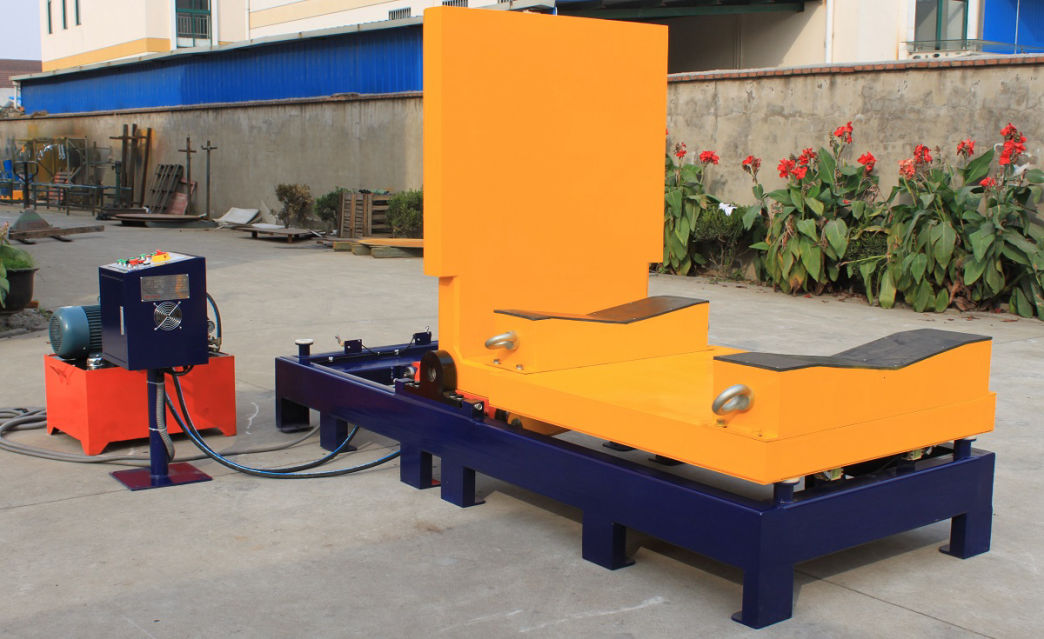

Overzicht: De hydraulische 90º spoelkantelaar (ook wel spoelomkeerder of inverter genoemd) roteert zware stalen of aluminium spoelen veilig tussen horizontale en verticale posities. Dankzij de verstelbare werktafel en de krachtige hydrauliek optimaliseert hij de workflow voor opslag, verzending en aanvoer naar de productielijn.
🏗️ Kernfunctionaliteit: De hydraulische spoelkantelaar
Hydraulische 90º spoelkantelaars zijn essentiële hulpmiddelen in metaalbewerkings-, verwerkings- en opslagfaciliteiten. Hun primaire technische functie is het veilig en efficiënt roteren van zware spoelen – doorgaans staal in verschillende kleuren, aluminiumof koper—met 90 graden. Dit proces verandert de oriëntatie van de spoel van “Oog naar de hemel” (verticale as) naar “Oog in de muur” (horizontale as), of omgekeerd.
Deze mogelijkheid is onmisbaar voor:
-
Het aanvoeren van materialen naar productielijnen stroomopwaarts (bijvoorbeeld snij- of stempelmachines).
-
Optimalisatie van de opslagdichtheid in magazijnen.
-
Spoelen gereedmaken voor veilig transport.
De integratie van een verstelbare werktafel vergroot de veelzijdigheid aanzienlijk, waardoor de Spoelkantelaar om te voldoen aan verschillende transportbandhoogtes en ergonomische eisen.
⚙️ Hydraulische mechanica en structurele integriteit
In de kern is het een Spoelomvormer Het maakt gebruik van hogedruk hydraulische systemen die inwerken op robuuste cilinders om een soepele, gecontroleerde rotatie van een dragend platform of V-zadel te realiseren. In tegenstelling tot mechanische tandwielaangedreven systemen bieden hydraulische aandrijvingen een superieure koppelregeling voor zware toepassingen.
Belangrijke mechanische onderdelen
-
Nauwkeurige rotatie van 90 graden: Kantelt de spoel nauwkeurig langs één as zonder slip.
-
Hydraulische aandrijfeenheid (HPU)Het systeem omvat een zeer efficiënte motor, pomp, reservoir en filtersysteem voor een constante hefkracht.
-
Zware staalconstructieGemaakt van gewapend staal (vaak Q345 of een gelijkwaardige norm) om de dynamische spanningen van roterende lasten van meerdere tonnen te weerstaan zonder te vervormen.
🛡️ Belangrijkste kenmerken en technische specificaties
Bij het evalueren van een Hydraulische spoelkantelaarSpecifieke technische parameters bepalen de geschiktheid voor uw productielijn. Hieronder vindt u de belangrijkste specificaties voor standaardmodellen voor zware toepassingen.
| Parameter | Specificatie details | Operationele impact |
|---|---|---|
| Laad capaciteit | 1 ton tot meer dan 50 ton | Bepaalt het maximale gewicht dat de rol kan dragen; maatwerk is beschikbaar voor zware staalconstructies. |
| Draaihoek | Vaste hoek van 90º (0º tot 90º) | Zorgt voor een nauwkeurige overgang tussen horizontale en verticale standen. |
| Tafelaanpassing | Handmatig (schroefkrik) of hydraulisch | Maakt hoogteaanpassing mogelijk met transportbanden, palletstellingen of machine-invoersystemen. |
| Cyclustijd | 30 tot 120 seconden (afhankelijk van de belasting) | Uitgebalanceerd voor de veiligheid; voorkomt verschuiving van de lading tijdens snelle bewegingen. |
| Controle systeem | Drukknophanger / Draadloos | Maakt een optimale positionering van de operator mogelijk voor maximale veiligheid tijdens de kantelcyclus. |
| Safety Valves | Snelheidszekeringen en terugslagkleppen | Voorkomt ongecontroleerde afdaling in geval van slangbreuk (kritische veiligheidsvoorziening). |
📐 Het voordeel van een verstelbare werktafel
De verstelbare werktafel is een krachtversterker voor operationele efficiëntie:
-
MechanismeDe afstelling gebeurt met behulp van handmatige schroefvijzels voor kostenefficiënte modellen of hydraulische hefsystemen voor geautomatiseerde lijnen.
-
Ergonomisch voordeelOperators kunnen de ontvangst- of verzendhoogte aanpassen aan de bestaande infrastructuur. Dit vermindert de behoefte aan extra hijsapparatuur (zoals kranen) voor kleine hoogteaanpassingen en minimaliseert de risico's van handarbeid.
-
Werkstroomcontinuïteit: Naadloze integratie met Spoelverpakkingslijnen of omsnoeringsstations.
Expert tip: Voor faciliteiten die meerdere spoelformaten verwerken, is het raadzaam te investeren in een Hydraulische spiraal-upender met elektrische tafelverstelling. Hoewel de initiële kosten hoger zijn, zorgt de verkorting van de omsteltijd (van 15 minuten naar minder dan 2 minuten) er doorgaans voor dat de investering binnen 6 maanden volledig is terugverdiend.
🔒 Veiligheidssystemen en besturingslogica
Veiligheid is van het grootste belang bij het roteren van zware gewichten. Een professional Spoeldraaimachine moet redundante veiligheidslagen bevatten:
-
Snelheid zekeringenAutomatische vergrendeling van hydraulische cilinders indien de doorstroming de veilige limieten overschrijdt (beveiliging tegen slangbreuk).
-
EindschakelaarsDe eindpunten van de kantelcyclus worden elektronisch geregeld om mechanische overschrijding te voorkomen.
-
Noodstop (E-Stop): Vast aangesloten knoppen om alle beweging onmiddellijk te stoppen.
-
Structurele stopsMechanische steunbalken die aan het einde van de beweging ingrijpen om de last fysiek te ondersteunen.
-
Optionele bewakingIntegratie van lichtschermen of fysieke barrières voor volledig geautomatiseerde cellen.
❓ Veelgestelde vragen: Hydraulische spoelkantelaars
Wat is het verschil tussen een Coil Tilter en een Coil Upender?
Functioneel gezien zijn het dezelfde machines. "Kantelen" beschrijft de handeling (90º kantelen), terwijl "Omkeren" het resultaat beschrijft (de spoel rechtop zetten). Beide termen verwijzen naar apparatuur die de oriëntatie van de spoel verandert. Oog naar de Hemel naar Oog tegen de muur.
Kan deze machine aluminium coils verwerken zonder het oppervlak te beschadigen?
Ja. Voor gevoelige materialen zoals aluminium of koper kan de V-slede of het werkblad bekleed worden met polyurethaan of rubberen bekleding om krassen op het oppervlak tijdens het draaien te voorkomen.
Hoe wordt het hydraulische systeem onderhouden?
Regelmatig onderhoud omvat het controleren van het hydraulische oliepeil, het inspecteren van de slangen op slijtage en het controleren of de snelheidszekeringen functioneren. De meeste systemen vereisen een jaarlijkse olieverversing, afhankelijk van de cyclusfrequentie.
Klaar om uw spoelhantering te optimaliseren? Neem contact op met ons engineeringteam voor een oplossing op maat. Oplossing voor het verpakken van coils die kantel-, wikkel- en transportbandsystemen integreert in een naadloze productielijn.
