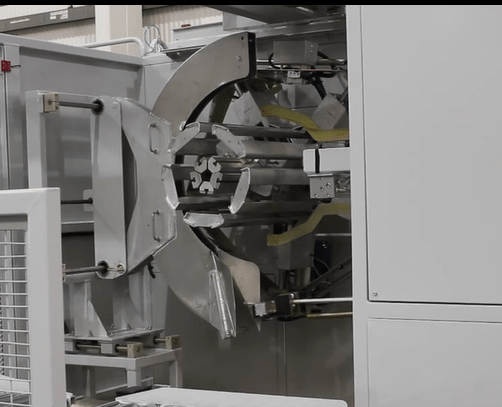

필름 포장기가 있는 자동 파이프 코일러

이것은 자동 코일러 및 파이프 코일, 호스 코일 등과 같은 수직 코일 및 스트래핑에 특화된 필름 랩핑 기계. 코일 및 스트래핑 후 파이프 코일은 잘 성형됩니다. 기계는 노동력을 절약하고 생산 절차에서 핵심적인 역할을 하며 현대 포장 산업에서 인기 있는 작업 효율성을 향상시킵니다.

SHJLPACK 자동 파이프 코일링 및 스트래핑 기계는 모두 CE 지침을 준수하며 산업용으로 최신 기술 및 설계 기준을 사용하여 설계되었습니다. 파이프 산업을 위한 포장 솔루션을 제공합니다.

먹이는 기계
권 취기

기술 사양

아래 나열된 표준 구성. 기타 구성은 당사 영업 담당자에게 문의하십시오.
권취 및 포장기는 1톤/m 이상의 하중을 가할 수 있는 평평하고 단단한 지면에 설치해야 합니다.².

포장 과정:

A. 압출기/스풀에서 텐셔너와 카운터를 통과하는 파이프
B. 코일링 스테이션에 파이프 자동 공급.
C. 파이프 헤드 클램프 및 코일링 회전
D. 자동 레이어 제작 및 코일 제작.
E. 파이프 길이가 설정에 도달하는 동안 파이프를 자동 절단합니다.
F. 자동 필름 공급 및 포장.
G. 포장 완료 및 필름 절단
H. 감긴 코일을 밀어냅니다.

파이프 코일링 머신의 기본 기능

•  온라인은 압출기에 연결됩니다.
•  크고 단단한 파이프 코일링을 위한 강력한 구동.
•  Coiler arm은 ID와 너비에 따라 조정될 수 있습니다.
•  자동 작동을 위한 PLC 및 HMI 제어 시스템.
•  두 가지 작업 모드: 자동 및 수동.
•  단단한 코일링을 위한 파이프 인피드를 위한 장력 제어.
•  파라미터는 PLC 프로그램에서 설정할 수 있습니다.
•  파이프 길이를 계산하고 파이프를 자동으로 절단합니다.
•  자동 와인딩 시스템.
•  오류 발생 시 자동 경보 시스템.
•  센서에 의해 자동으로 파이프 위치를 감지합니다.
•  속도는 인버터로 조정 가능합니다.
•  파이프 공급을 위한 자동 디스플레이서를 채택하십시오.
•  파이프 롤을 질서 있고 멋지게 감습니다.
•  공압 푸시 장치는 파이프 코일을 배출합니다.
•  강한 파이프 절단용 유압 커터


기술 데이터 :

파이프 직경	Φ16,20,25,32mm
파이프 코일 ID	400-800mm
파이프 코일 OD	600-1000mm
파이프 코일 폭	150-250mm
파이프 코일 무게	3 - 20kg
코일 피드 스타일 모드	홀드 코일 타입
미터 카운터	30-100 미터
감기 속도	맥스. 100m / 분
스트랩 위치	3 끈
포장재	LLDPE 필름:  폭: 300-500mm 두께: 20-40미크론
전원 전압	AC 380V, 50HZ, 3상 5선
