자세한 공급 정보 - 스위칭 캐비닛

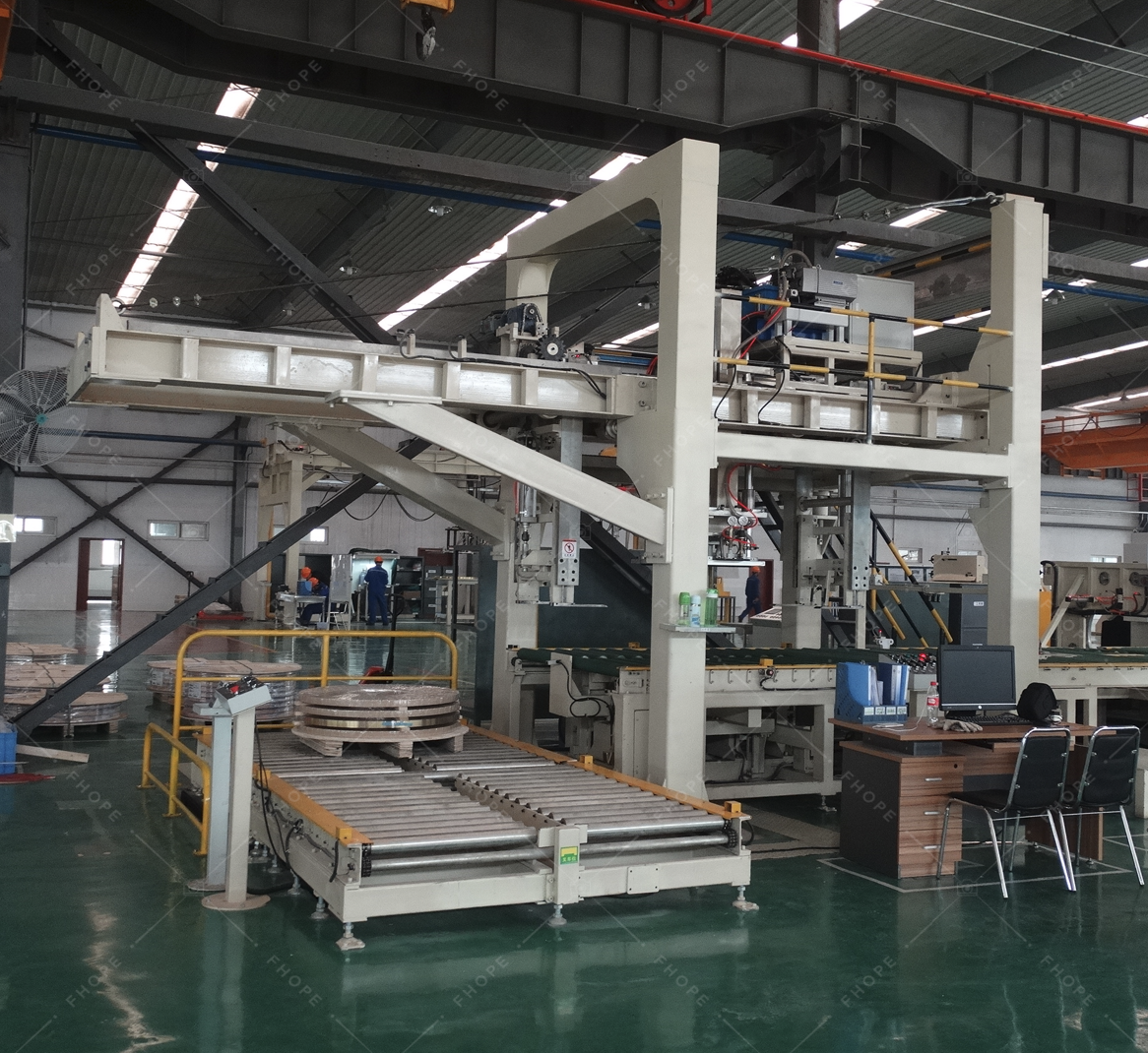

스위칭 캐비닛은 자동화된 강철 코일 포장 라인 내의 제어 및 전력 분배 시스템을 위한 중앙 허브를 형성합니다. 모든 전기 구성 요소는 밀폐된 강철 캐비닛 내에 있는 아연 도금 강철 장착 플레이트에 안전하게 장착되며, 요구 사항을 충족하도록 설계되었습니다. IP20 보호 등급. 구조는 다음에 부합합니다. EN-60439 1, 다음과 같이 구성됨 1을 형성설치된 모든 구성 요소의 접근성, 안전성 및 체계적인 레이아웃을 보장합니다.

각 캐비닛에는 내구성이 뛰어나고 새겨진 문자가 명확하게 표시되어 있습니다. 지정 라벨 캐비닛 도어에 장착되어 유지 관리 또는 문제 해결을 위한 빠른 식별 및 해당 위치 표시기를 제공합니다. 이 라벨링 시스템은 시운전 및 향후 서비스 중에 현장 명확성을 향상시켜 운영자, 전기 기술자 및 통합자 간의 조정을 간소화합니다.

전체 제품군에서 사용되는 표준 캐비닛 치수는 다음과 같습니다.

• 폭 : 800mm 또는 1,200mm

• 깊이 600 mm

• 높이 2,200 mm

• 기본 높이: 200 mm

스위칭 캐비닛은 다음과 같이 배열됩니다. 행 구성, 생산 라인의 레이아웃과 일치하는 컴팩트하고 선형적인 전기 센터를 만듭니다. 물류 및 설치 용이성을 위해 캐비닛 행을 개별적으로 나눌 수 있습니다. 배송 단위각각은 다음과 같습니다 최대 운반 폭 3,600mm. 이러한 모듈식 접근 방식은 설치 가동 중지 시간을 최소화하고 기존 공장 인프라에 완벽하게 통합할 수 있도록 해줍니다.

캐비닛의 내부 세분화는 기능별 아키텍처를 따르며, 캐비닛 내 워크플로를 개선하고 전압 레벨과 신호 유형을 안전하게 분리합니다. 구조는 일반적으로 다음을 포함합니다.

• 피드 섹션: 주전원 연결, 에너지 계량, 서지 보호 및 유입 회로 차단기.

• 제어 전압 생성 및 보조 드라이브: 센서, 액추에이터, PLC 시스템에 필요한 24V DC 및 보조 전압을 생성하는 변압기, 전원 공급 장치, 제어 릴레이입니다.

• 메인 드라이브 캐비닛: 포장, 리프팅 및 스트래핑 작업에 사용되는 중부하 모터용 주파수 인버터, 소프트 스타터 및 보호 계전기입니다.

• 제어 캐비닛: Siemens PLC, I/O 모듈, 통신 모듈(예: Profinet 또는 Modbus), MSGC 터치스크린 인터페이스로 중앙 집중식 운영과 실시간 모니터링을 구현합니다.

모든 배선은 국제 색상 코딩 표준을 준수하며 추적을 위해 양쪽 끝에 라벨이 붙어 있습니다. 신호 및 전원 케이블은 전자기 간섭을 방지하기 위해 별도로 라우팅되며, 차폐 케이블은 EMC 지침에 따라 접지됩니다.

열 관리를 위해 냉각 팬 또는 옵션 에어컨을 통합하여 고부하 환경에서 민감한 전자 제품의 수명을 보장할 수 있습니다. 캐비닛은 프로젝트 사양에 따라 연속성, 절연 저항 및 기능에 대해 배송 전에 테스트 및 검증됩니다.

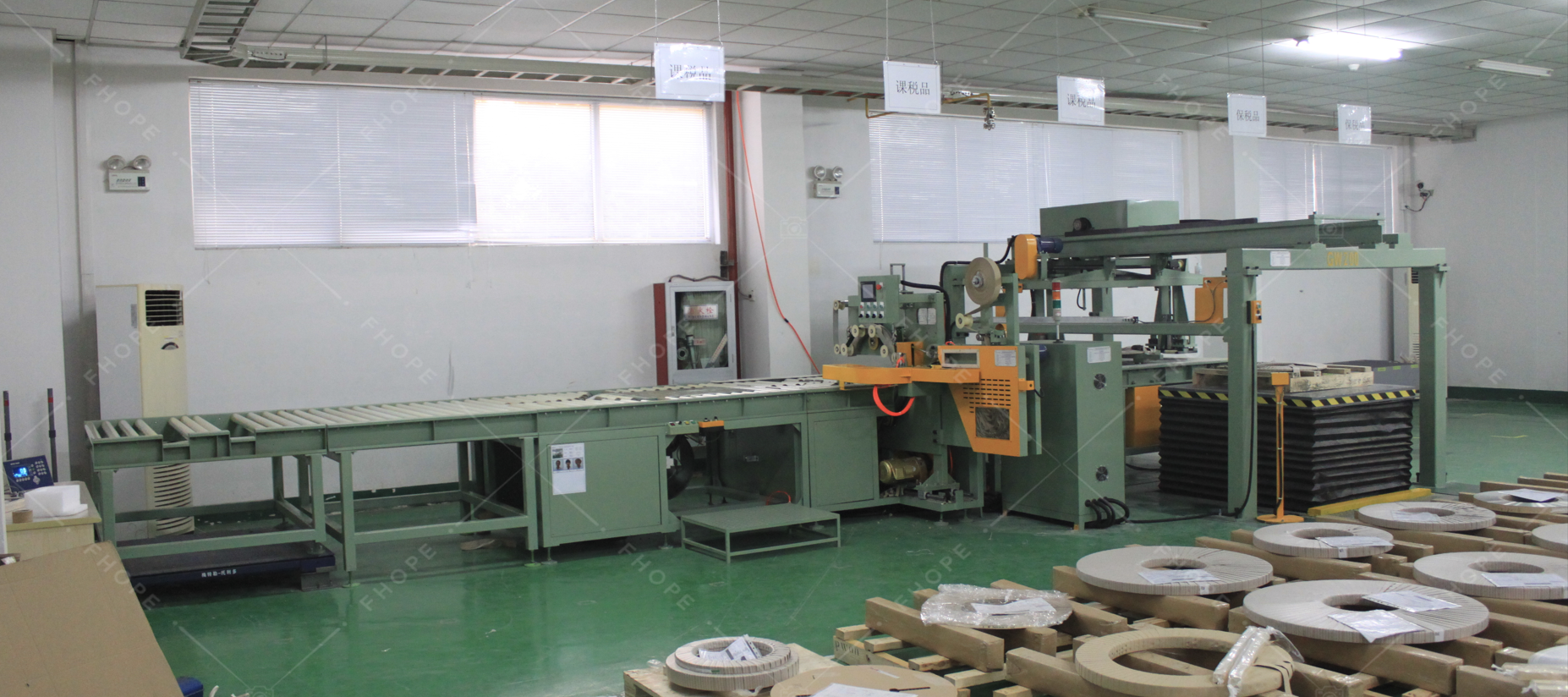

스위칭 캐비닛 시스템은 운영상의 안정성뿐만 아니라 장기적인 서비스 가능성과 모듈식 업그레이드 잠재력을 염두에 두고 설계되었습니다. 이는 처리량이 많은 강철 가공 환경에서 전자동 코일 포장 라인의 필수적인 백본입니다.
