הבנת עטיפת המתיחה האורביטלית האופקית: מדריך מקיף
A עטיפת מתיחה אופקית אופקית היא מכונת אריזה תעשייתית מיוחדת המיועדת לאבטחת מוצרים מוארכים או מגושמים. בשימוש נפוץ בתעשיות המטפלות בפריטים כמו צינורות, עצים, שחול אלומיניום, טקסטיל ודלתות, ציוד זה עוטף מוצרים אופקית באמצעות סרט מתיחה. התהליך כולל טבעת מסתובבת הנושאת את מתקן הסרט שמסתובב סביב המוצר הנייח או הנע באיטיות, למעשה עוטף אותו בשכבות מרובות של סרט מתיחה. שיטה זו מספקת ייצוב עומס חיוני, מגינה מפני נזקי אבק, לחות וטיפול, ומשפרת את שלמות האריזה הכוללת במהלך האחסון וההובלה.
מרכיבי מפתח של מעטפת מתיחה אופקית אופקי
הבנת החלקים העיקריים של עטיפה מסלולית עוזרת להבהיר את פעולתה ויכולותיה.
1. תחנת עיטוף
לב המכונה, תחנת העטיפה מבצעת את פונקציית הליבה של עטיפה. זה בדרך כלל כולל:
- טבעת מסתובבת: רכיב זה מקיף את המוצר, נושא את מערכת מסירת הסרט. המהירות והחלקות שלו הם קריטיים לעיטוף יעיל.
- מערכת קרונות סרט: מותקן על הטבעת, זה מחזיק את גליל הסרט המתיחה וכולל מנגנונים למתיחה מוקדמת של הסרט (שיפור התפוקה והכלת העומס) והחלתו במתח עקבי.
- מערכת חיתוך והידוק סרטים: חותך את הסרט באופן אוטומטי עם השלמת המחזור ומהדק אותו, מוכן למחזור הבא, מה שמאפשר פעולה חלקה.

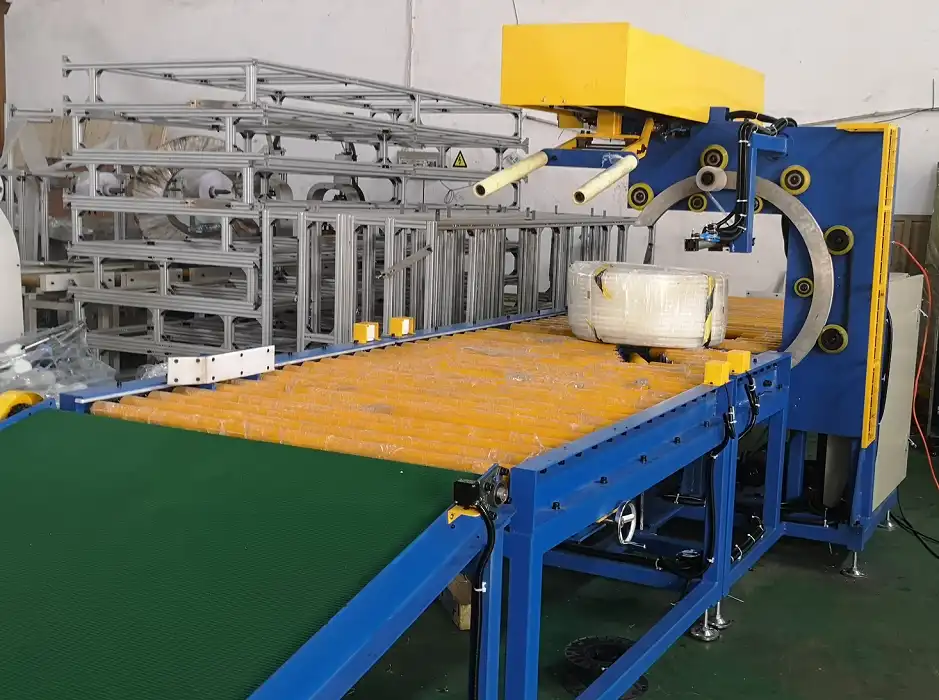

קו אריזה סליל צינור אופקי3 2. התקן ייצוב מוצר (לחץ למטה)
שמירה על יציבות המוצר במהלך מחזור העטיפה חיונית, במיוחד עבור צרורות או פריטים בעלי צורה לא סדירה. התקן לחיצה מחזיק את המוצר בחוזקה על המסוע, ומונע תזוזה או רטט שעלולים לפגוע באיכות העטיפה. הסוגים הנפוצים כוללים:
א. פניאומטי (צילינדר אוויר)
משתמש באוויר דחוס להפעלת לחץ עדין אך יציב. אידיאלי למוצרים קלים עד בינוניים, המציע פעולה מהירה והתאמת לחץ קלה.
ב. ממונע (סרוו/חשמלי)
מספק שליטה מדויקת ביותר וניתנת לתכנות על הכוח המופעל. המתאים ביותר עבור מוצרים עדינים, פריטים הדורשים נקודות לחץ ספציפיות, או יישומים הדורשים דיוק וחזרה גבוהים.
ג. כוח משיכה/משוקלל
מנגנון פשוט יותר, לרוב חסכוני באמצעות משקולות או משקלו של הרכיב כדי לספק כוח משיכה. מתאים ליישומים בסיסיים שבהם בקרת לחץ מדויקת פחות קריטית.
3. מערכות מסוע הזנה והזנה
מערכות אלו מנהלות את זרימת המוצרים אל תחנת העטיפה וממנה, חיונית לאוטומציה ותפוקה. הסוג תלוי במאפייני המוצר (משקל, צורה, רגישות פני השטח):
א. מסוע גלילה מונע על ידי מנוע
משתמש בגלילים מונעים לתנועה חלקה ומבוקרת. רב תכליתי עבור גדלים ומשקלים שונים של מוצרים, נפוץ בקווים אוטומטיים רבים.
ב. מסוע שרשרת
כולל שרשראות חזקות, אידיאליות עבור עומסים כבדים מאוד כמו צרורות של צינורות פלדה, חבילות עץ או פריטים משמעותיים אחרים הדורשים תמיכה עמידה.
ג. מסוע חגורה (גומי/PVC)
מעסיק משטח חגורה רציף. עדיף למוצרים הזקוקים להגנה על פני השטח (למשל, פרופילים צבועים, רהיטים, דלתות, חלונות) מכיוון שהוא ממזער שריטות או סימון במהלך ההובלה.
4. מערכות בטיחות
בטיחות המפעיל היא מעל הכל. עטיפות אופקיות משלבות מספר תכונות בטיחות:
- גידור בטיחות/שמירה: מחסומים פיזיים המונעים גישה לחלקים נעים במהלך הפעולה.
- מתגי מנעול: חיישנים בדלתות או מגנים שעוצרים את המכונה אם נפתחים.
- וילונות קלים: מחסומי בטיחות אופטיים המזהים חדירה לאזורים מסוכנים.
- עצירות חירום: לחצנים נגישים בקלות לעצירת פעולת המכונה באופן מיידי.
5. מערכת בקרה
המוח של העטיפה, מתאם את כל הפונקציות:
- PLC (בקר לוגי ניתן לתכנות): מנהל רצפים, תזמונים ולוגיקת מכונה.
- HMI (ממשק אנושי-מכונה): מסך מגע או פאנל לבקרת מפעיל, התאמות פרמטרים (ספירות גלישה, מתח, מהירות), אחסון מתכונים ואבחון.
- כונני תדר משתנה (VFD): בקרת מהירויות המנוע (מסועים, סיבוב טבעת) לגמישות ויעילות אנרגטית.
- חיישנים: זיהוי נוכחות של מוצר, מיקום וסטטוס הסרט.
6. אפשרויות התאמה אישית
ניתן להתאים עטיפות מסלוליות לצרכים תפעוליים ספציפיים עם תכונות כמו:
- מוליך גיליון עליון: מניח שכבת סרט מגן על גבי המטען לפני העטיפה.
- רצועה משולבת: מוסיף רצועות לאבטחת עומס נוספת, הנדרשת לעתים קרובות עבור חבילות כבדות או לא יציבות.
- מזין עץ: ממקם אוטומטית מרווחי עץ בין מוצרים לערמה או טיפול.
- עטיפת ראש/זנב: מספק עטיפות נוספות בקצוות המובילים והנגררים של המוצר להגנה משופרת.
- מערכות שקילה: מאזניים משולבים ללכידת נתוני משקל עומס.
גרסאות תפעוליות עיקריות של עטיפות מתיחה אופקיות
עטיפות אופקיות זמינות ברמות שונות של אוטומציה כדי להתאים לדרישות הייצור ולתקציבים.
1. עטיפה אופקית חצי אוטומטית
דורש התערבות מפעיל כדי להתחיל את מחזור העיטוף, למקם את המוצר (לפעמים), ולחבר/לחתוך את הסרט באופן ידני או באמצעות הפעלת כפתור. מסועים עשויים להיות מונעים או לא מופעלים (כוח משיכה/דחיפה ידנית). אלה מתאימים לפעולות בנפח נמוך יותר או כאשר סוגי המוצרים משתנים באופן משמעותי, ומציעים גמישות בהשקעה ראשונית נמוכה יותר.
2. עטיפה אופקית אוטומטית
מיועד לשילוב בקווי ייצור אוטומטיים. מערכות אלו מטפלות בהזנת מוצרים, עטיפה, חיתוך/הידוק סרטים והזנה אוטומטית ללא התערבות מפעיל. חיישנים מנהלים את כל התהליך. אידיאלי לסביבות ייצור עקביות בנפח גבוה הדורשות מהירות ועבודה מינימלית.
3. קווי עטיפה אופקיים מותאמים אישית
מעבר לדגמים הסטנדרטיים, פתרונות מותאמים באופן מלא נותנים מענה לאתגרים ייחודיים. זה יכול לכלול מסועים מיוחדים, אינטגרציה עם ציוד במעלה/מורד הזרם (כמו מסורים, מערמים או רובוטיקה), שיטות ייצוב ייחודיות, או תהליכים משולבים כמו עטיפה ותווית בתוך מערכת אחת.
יישומים נפוצים עבור עטיפות מתיחה אופקיות
מכונות אלו מצטיינות באבטחת מוצרים שמאתגרים לעטוף אותם במכונות פטיפון או זרועות סיבוביות מסורתיות.
1. עטיפת מוצרי עץ (פנלים, עצים, ריצוף)
לוחות עץ ארוכים, חבילות עצים או חבילות ריצוף (לדוגמה, אורך 2-6 מטרים, רוחבים/גבהים משתנים, עד 500-1500 ק"ג) מועילים מאוד. העיטוף מגן על משטחים מוגמרים מפני שריטות, מכיל צרורות בצורה מאובטחת ומגן מפני לחות. מחלקים אוטומטיים לגיליון העליון משמשים לעתים קרובות להגנה נוספת.
2. אריזת מוצרי מתכת (צינורות, מוטות, אקסטרוזיות)
צרורות של מוטות פלדה, צינורות נחושת או פרופילי אלומיניום (לעיתים קרובות 6-12 מטרים אורכים, פוטנציאליים במשקל 1000-3000 ק"ג או יותר) הם יישומים נפוצים. מסועי שרשרת כבדים משמשים בדרך כלל. עטיפת המתיחה מונעת תזוזה, מגינה מפני קורוזיה/נזק פני השטח ומפשטת את הטיפול בחבילות שעלולות להיות מביכות.
3. אבטחת פריטי פלסטיק (צינורות, פרופילים, יריעות)
צינורות פלסטיק, פרופילי חלונות או צרורות של יריעות פלסטיק (לדוגמה, אורך 3-6 מטרים, משקל קל יותר אך מגושם, עד 1000 ק"ג) עטופים ביעילות. הסרט מספק בלימה, שומר על פריטים נקיים ומגן מפני חשיפה ל-UV (אם משתמשים בסרט מעכב UV). מסועי חגורה מועדפים לרוב כדי למנוע סימון משטחים רגישים.
4. תעשיות אחרות
עטיפות אורביטליות אופקיות נמצאות גם בטקסטיל (גלילי שטיחים, גלילי בד), חומרי בניין (פנלי בידוד, דלתות), ייצור רהיטים ומגזרים אחרים העוסקים בפריטים ארוכים, ארוזים או גדולים מדי הדורשים אריזה מאובטחת ומגינה.
על ידי הבנת הרכיבים, הגרסאות והיישומים של עטיפות מתיחה מסלוליות אופקיות, עסקים יכולים לקבל החלטות מושכלות לגבי שילוב טכנולוגיית אריזה יעילה ומגינה זו בפעילותם.
