מכונת סרט מתיחה אופקית אוטומטית עם עטיפת סרט בועות

זהו מסלול כיסוי סרט בועות ועוטף סרט עטיפת מתיחה אופקית   המכונה עם מכשיר כיסוי סרט בועות ואוטם סרטים לאריזת חבילת הצורה הארוכה עם עטיפה מכוסה מלאה. לוח הבקרה מותקן עם HMI להזנה קלה וקביעת הפרמטר לשליטה על מהירות האריזה. אוטם אוטומטי לאטום את PE, HDPE סרט גם.תמונה זו היא מכונת עטיפה מסלולית עבור איקאה עבור עטיפת לוח עץ.

הַתקָנָה:

מכונת עטיפה מתיחה מסלולית כוללת שני סטים מסוע, סט אחד מכונת כיסוי סרט בועות ותחנת עטיפת סט אחת.

 תחנת עטיפת מתיחה אופקית:

תכונה בסיסית של תחנת העטיפה הראשית

• עטיפה מסוג טבעת לסיבוב של 360 מעלות
• יישום סרט אוטומטי
• CE strandard בטיחות תכנון מכני
• החיכוך בין הגלגלים המניעים והטבעת מתכוונן.
• מהירות הטבעת מתכווננת על ידי ממירים.
• התחלה רכה והתחל וריצת צלצול.
• חבילה קצרה מעבר קל דרך מכונת העטיפה.
• ניתן להתאים את מתח חומרי האריזה.
• ניתן להשתמש בחומר אריזה נרחב במכונה
• מגן הגנה המכסה את מבנה המכונות וחלקים נעים של פעולה בטוחה.
• מתקן סרט בועות עבור OD גליל גדול
• איטום בועות נחמד ועטיפת סרט להגנה טובה.
• הנתון היחסי מתכוונן על מסך מגע.
• האוטם מסוגל לאטום ולחתוך את סרט הבועות בקלות מבלי להיצמד לסרט.

מסועים

• משטח מסוע רך ב-PU, PVC או גומי.
•  מסוע הזנה והזנה אוטומטיים.
• מקסימום העמסה יכולה להיות מתוכננת לפי עומס שונה
• מהירות המסוע מתכווננת על ידי ממירים.
• חיישן מזהה את האובייקט עבור פעולת הזנה, עטיפה, הזנה.
• כל החלקים הנעים במערכת ההנעה מכוסים היטב במגן.

יד מכנית אוטומטית

• מכשיר האכלה וחיתוך חומרים אוטומטיים.
•  הידוק חומר אוטומטי לעיטוף הבא.
• בקרת תוכניות חיישן ו-PLC.
• פרמטר הפעולה ניתן להתאמה.
• זה מחליף את ההזנה והחיתוך של הסרט באופן ידני כדי לגרום למכונה לבטל את עטיפת העיטוף.
• זה כולל אוטם סרט בועות אוטומטי וחותך סרטים



מערכת בקרת PLC&HMI

•  PLC ותוכנית מאפשרים למכונה לבצע עטיפה אוטומטית בהתאם למטרת האריזה.
•  ממשק HMI להגדרת פרמטרי אריזה.
• חיישן תא צילום מאומץ להגדרת מיקום האריזה והוא מתכוונן.
• מחוון מתריע אוטומטית כאשר מתרחשת תקלה. ניתן להציג בעיות באופן אוטומטי על מסך מגע ואור להפעלה קלה.
• לוח בקרה נפרד עושה תפעול ותחזוקה.
• התאמת מהירות הטבעת ומהירות המסוע על מסך מגע.
• עצירה אוטומטית של תנוחת העטיפה ומתכווננת על מסך מגע.
•  השהיית ראש והשהיית סיום מתכווננת על מסך מגע לאריזת מפרט.
• לחזק את העטיפה הן לראש והן לקצה מסך מגע אחד מתכוונן.
• גם מסך מגע וגם בתחתית האתר לשליטה במכונה.
•

לחץ על המכשיר למטה

• מתקן לחיצה רכה עם התאמת כוח להגנה על בועות.
• שני התקני ההגנה מתאימים באופן ידני כדי למנוע טלטול מוצרים בעיטוף.
• מכשיר לחיצה עליון עם חומר רך להגנה על פני הזכוכית.
• שני התקני לחיצה מטה על מסוע הזנה ויציאה



נתונים טכניים:

גודל אובייקט	אורך:>1500 מ"מ חבילה OD:200-500 משקל: 50-500kg
מסוע הזנה	2000 מ"מ L×700 מ"מ
מסוע הזנה	2000mmL×700mmW
רוֹחַב	150 ～ 300 מ"מ
חוֹמֶר	סרט מתיחה LLDPE / נייר / ארוג רוחב: 150-300 מ"מ OD: 100-250 מ"מ תעודת זהות: 50 מ"מ (תודיע לי, אם אתה צריך מידה אחרת)
אספקת אוויר	5~8 ק"ג/ס"מ
מהירות מסוע	3 ～ 12 מטר לדקה
מהירות טבעת	כ-10-60 ר' לדקה
גודל מכונית	אפליקציה. L5200 x W1600 x H1800 מ"מ
תפוקת חשמל	בערך 4.5 קילוואט
מתח חשמל	AC 380v, 50Hz, 3 Phase
שליטה במתח הכוח	ADC24

https://www.fhopepack.com/Show-Room/orbital-stretch-wrapper/Automatic-bubble-film-wrapping-machine.html

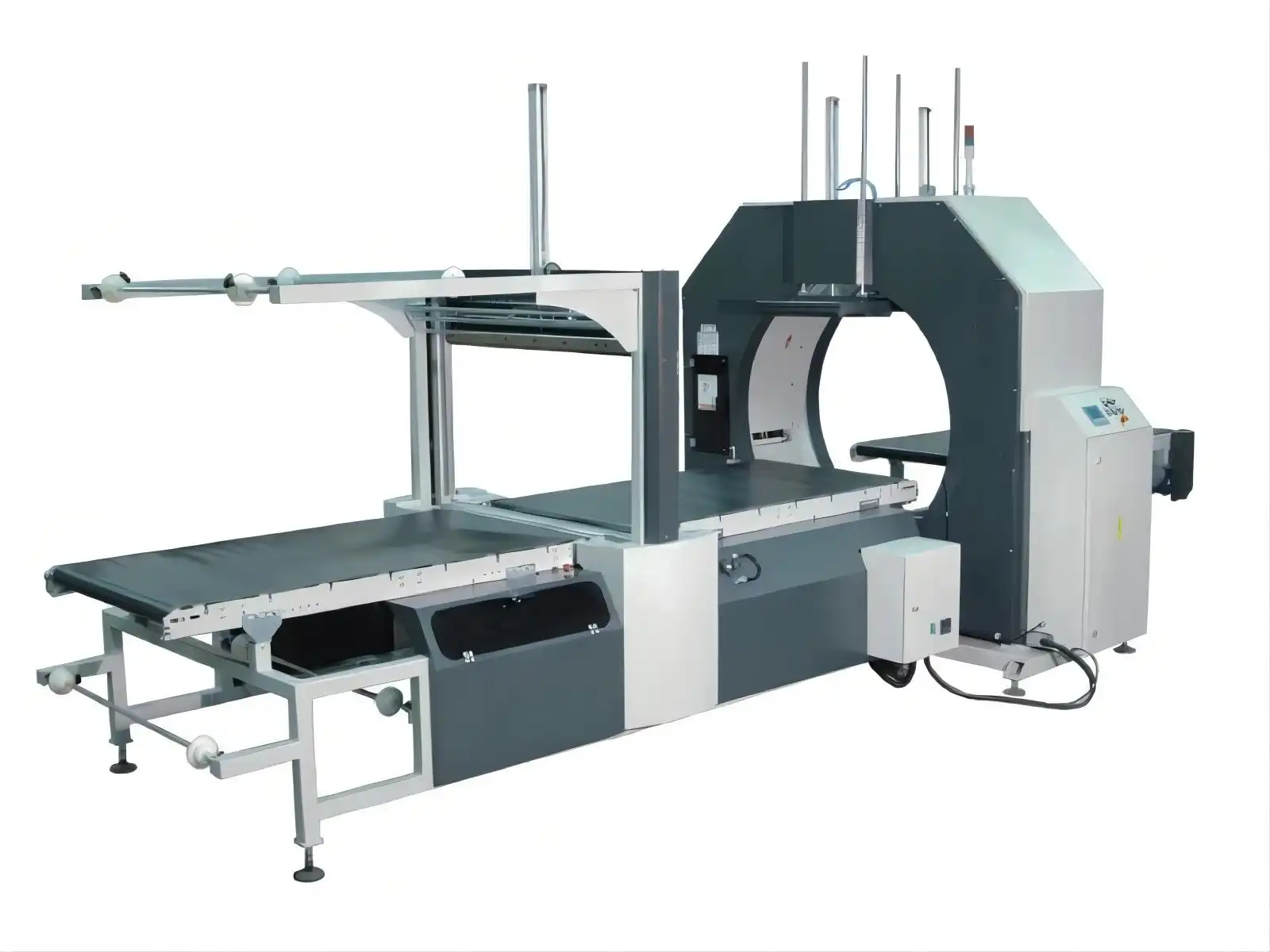

יישום מכונת עטיפה אופקית FHOPE-E500
