Összefoglaló Ez a mérnöki útmutató egy automatizált csomagolósori architektúrát vázol fel, amelyet keskeny, nemvas fémből készült hasított tekercsekhez terveztek, beleértve a réz, alumínium és sárgaréz ötvözeteket. Egy nagy teherbírású indexelő forgókapu asztal, egy fej feletti szemekkel áthaladó portálmegfogó, egy automatizált radiális PET pántolófej, egy nagy sebességű orbitális csomagológyűrű és egy raklap-halmozó modul segítségével ez a rendszer megakadályozza a felületi karcolódást, az élek összenyomódását és a teleszkópos elmozdulást. Minden érintkező felület Shore 85A keménységű poliuretánnal van árnyékolva, és minden dinamikus mozgás S-görbe sebességprofilozást alkalmaz az érzékeny szalagfelületek védelme érdekében, miközben fenntartja a magas gyártósori áteresztőképességet.

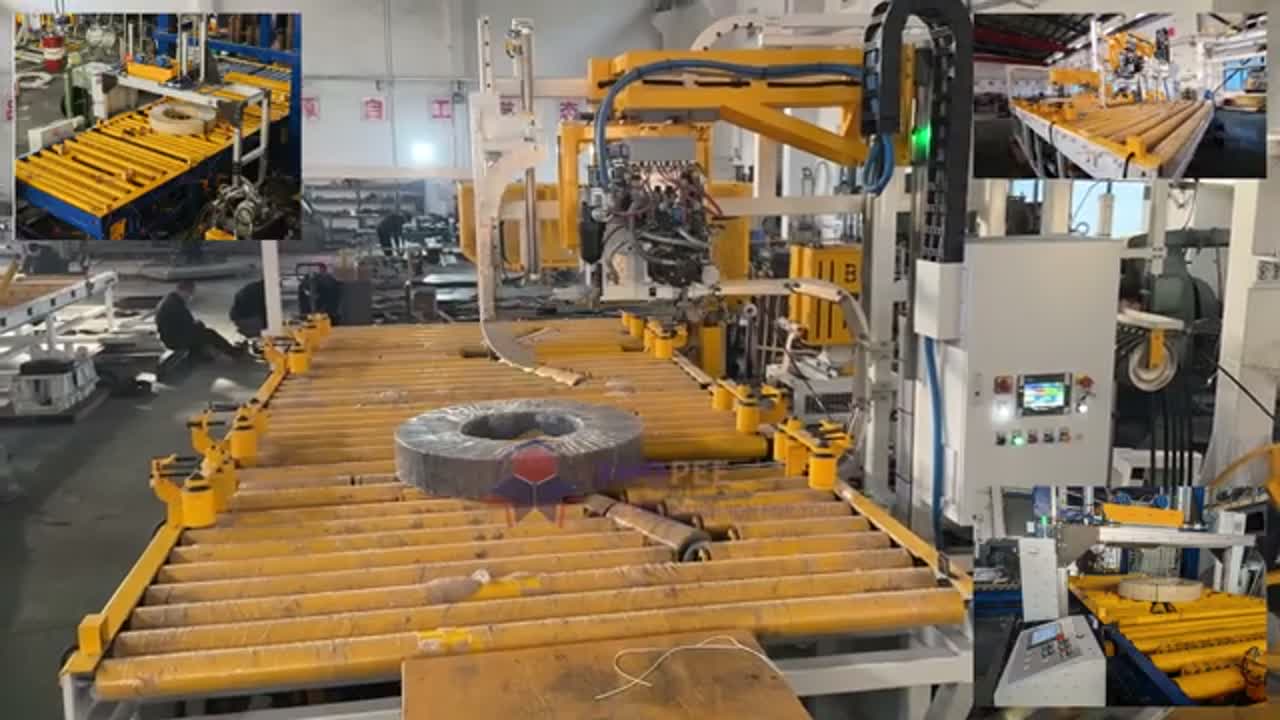

Megjegyzés: A fenti videó bemutatja az alapvető mechanikai keretet – a forgókapu pufferelését, a portálon történő átvitelt, a radiális pántolást és az orbitális, szemeken átmenő nyújtófóliázást. Nemvasfém tekercsek feldolgozásához ezt az architektúrát alacsony súrlódású poliuretán görgőkkel, digitális pántfeszesség-szabályozással (300–850 N) és puha szorítókkal szabják testre az érzékeny fémfelületek védelme érdekében.
Miért van szükség a színesfém tekercsekhez külön csomagolósorra?
A rézből, sárgarézből és alumíniumból készült hasított tekercsek olyan eltérő mechanikai tulajdonságokkal rendelkeznek, amelyek miatt a hagyományos szénacél csomagolósorok alkalmatlanok:
- Magas felületi sérülékenység: A puha szalagfelületek és a tükörfényes hidegen hengerelt idomszerek közvetlen acél-fém érintkezés esetén karcolódnak vagy égnek.
- Alacsony folyáshatár a szalag szélein: A nehéz acéltekercsekhez tervezett nagyfeszültségű pántológépek könnyen összenyomják a lágyított réz vagy vékony alumínium külső tekercseit, ami a tekercsek végeit használhatatlanná teszi.
- Teleszkópos és ovális kockázatok: Szabályozott oldalirányú befogás és sima S-görbe gyorsulás nélkül a keskeny réses tekercsek könnyen elmozdulnak vagy elmozdulnak a körből indexelés közben.
Egy erre a célra szolgáló színesfém csomagolórendszer a merev szénacél érintkezési pontokat Shore 85A poliuretán (PU) vagy UHMW-PE béléssel helyettesíti, zárt hurkú szervo visszacsatolással csökkenti a pántolás feszültségét, és a teljes soron függőleges (szem az ég felé) orientációt tart fenn a teljes geometriai és esztétikai integritás biztosítása érdekében.
[Slitter Recoiler Exit]
│
▼
[Indexing Turnstile Buffer] (PU-Padded Horns / S-Curve Drive)
│
▼
[Gantry Crane Pick & Place] (PU-Lined Expanding Mandrel / Eye-to-Sky Transfer)
│
▼
[Radial Strapping Station] (Servo-Tensioned PET / 350–850 N Limit)
│
▼
[Orbital Ring Stretch Wrapper] (Eye-Through Helical Wrap / 150–200% Pre-Stretch)
│
▼
[Scissor-Lift Pallet Stacking] (Padded OD Centering / Automated Wood Spacer Insertion)
│
▼
[Wrapped Pallet Discharge]Nemvas anyagok jellemzői és gépparaméterei
A különböző ötvözetek feldolgozása testreszabott kezelési paramétereket igényel a selejtlevonások elkerülése érdekében:
| Anyag | Ötvözet minősége (tipikus) | Hozamszilárdság (MPa) | Felületi érzékenység | Pántolási feszültség (N) | Érintkező felület bélés |
|---|---|---|---|---|---|
| Elektrolit réz | C11000 (lágyított) | 60 - 120 | Kritikus (éltörés, irritáció) | 350 - 550 | Shore 85A poliuretán |
| Sárgaréz patron | C26000 (Félkemény) | 200 - 350 | Magas (karcolás, foltosodás) | 500 - 750 | Vulkanizált NBR / PU |
| Tiszta alumínium | 1050 / 1100-O | 35 - 85 | Extrém (horpadás, ovalitás) | 300 - 450 | Puha öntött PU / filc puffer |
| Alumínium ötvözet | 6061-T6 / 5052-H32 | 190 - 275 | Közepesen magas (kopás) | 600 - 850 | UHMW-PE / PU görgők |
| Nikkel-ezüst / CuNi | C75200 / C70600 | 150 - 300 | Magas (felvétel, élkárosodás) | 500 - 800 | Shore 90A poliuretán |
Mivel a kiváló minőségű réztekercs tonnánként magas anyagértékkel rendelkezik, a minőségromlásból vagy újraolvasztásból eredő felületi sérülés a termék értékének 10-20%-os közvetlen veszteségét okozhatja. A szabályozott pántfeszesség és a nyommentes érintkezőfelületek megakadályozzák ezeket a veszteségeket.
Ipari piaci alkalmazások
Az ezen az automatizált forgókapu-csomagolósoron feldolgozott színesfém tekercsek kritikus ipari ellátási láncokat szolgálnak ki:
- Elektromos és energia: Nagy vezetőképességű gyűjtősínek, transzformátor fóliatekercsek, generátor lemezek.
- Elektronika és elektromos járművek: Lítium-ion akkumulátor csatlakozók, csatlakozók, kivezető keretek, árnyékoló burkolatok.
- Építészet: Cink és réz tetőfedő szalagok, építészeti homlokzati kazetták, esővízcsatornák.
- Hőkezelés: Kompakt autóipari hűtőbordák, HVAC hőcserélő tekercsek, folyamatos csőszalag.
Minden egyes gyártási folyamat tökéletesen sík szélű, nulla felületi oxidszennyeződésű és egyenletes belső átmérőjű tekercseket igényel a kiegyenlítő tekercs zökkenőmentes letekeréséhez.
Hogyan működik az automatizált csomagolósor
A sorelrendezés keskeny hasított tekercseket dolgoz fel közvetlenül a hasító kijáratánál, szem az ég felé (függőleges tengely) elhelyezve.
[Radial Strapping Station]
│
[Turnstile] ──► [Roller Conveyor] ──► [Orbital Wrapper] ──► [Pallet Stacking Station]
▲
(Slitter Exit)1. lépés – Forgókapu indexelése és kötegelt pufferelés
A vágóból kilépő hasított tekercseket egy nagy teherbírású, 2 vagy 4 karú forgó forgókapu asztal fogadja. Mindegyik kar vastag poliuretán kopóbetétekkel rendelkezik. Egy inverteres vezérlésű motor hajtja, sima gyorsulási rámpákkal, a forgókapu simán helyezi el a tekercseket a helyükre anélkül, hogy a szalagrétegek között relatív elcsúsznának.
2. lépés – Áthelyezés felső emelőállványon
Egy motoros portáldaru mozog a kiválasztott forgókapu kar felett. Egy táguló belső átmérőjű (ID) tüske vagy nyommentes ollós-pofás megfogó ereszkedik le a tekercsszembe. A megfogó szabályozott nyomással a belső maghoz nyúlik, a tekercset az érzékeny külső kerület érintése nélkül felveszi, és simán ráhelyezi a motoros görgős szállítószalagra.
3. lépés – Automatizált radiális PET pántolás
A tekercs az automatizált pántolóállomásra halad. Egy indexelő forgóasztal 90°-os vagy 120°-os lépésekben forgatja a tekercset, miközben egy automatizált pántolófej sima poliészter (PET) pántszalagot adagol a nyitott pántolószemen keresztül. A zárt hurkú feszítőhajtás a pántszalag húzóerejét 350–850 N-ra korlátozza (az ötvözet minőségétől függően), hogy megakadályozza a külső sarkok összenyomódását.

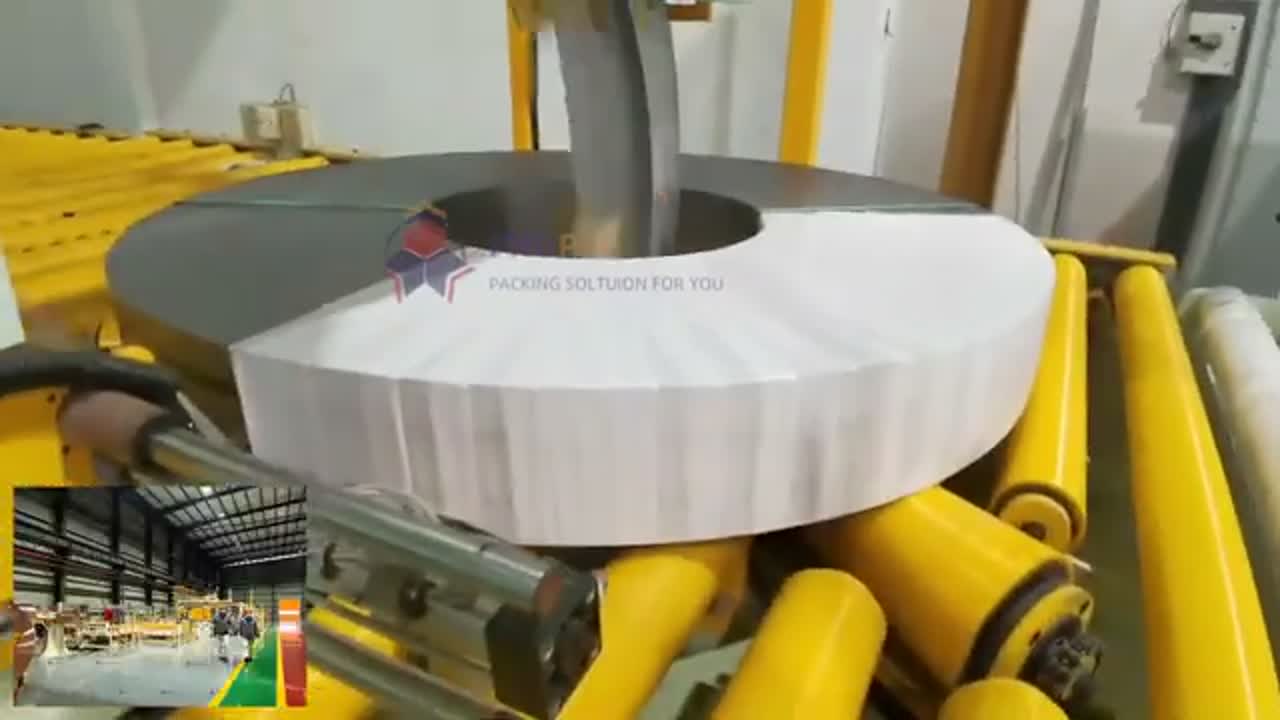

4. lépés – Szemközti gyűrűburkolás
A szalaggal ellátott tekercs a nagy sebességű orbitális csomagolóállomásra kerül. Nagy tapadású PU dörzsölőkerekek hajtják, egy függőleges forgó gyűrű a nyújtható fóliát (vagy VCI korróziógátló fóliát) a középső furaton keresztül mozgatja, miközben a tekercs vízszintesen forog poliuretán bevonatú bölcsőgörgőkön. Ez a folyamatos mozgás 360°-os spirális tekercset képez a teljes keresztmetszet (belső átmérő, külső átmérő és mindkét oldalfelület) körül, lezárva a fémet a nedvesség, a por és az átmeneti oxidáció ellen.

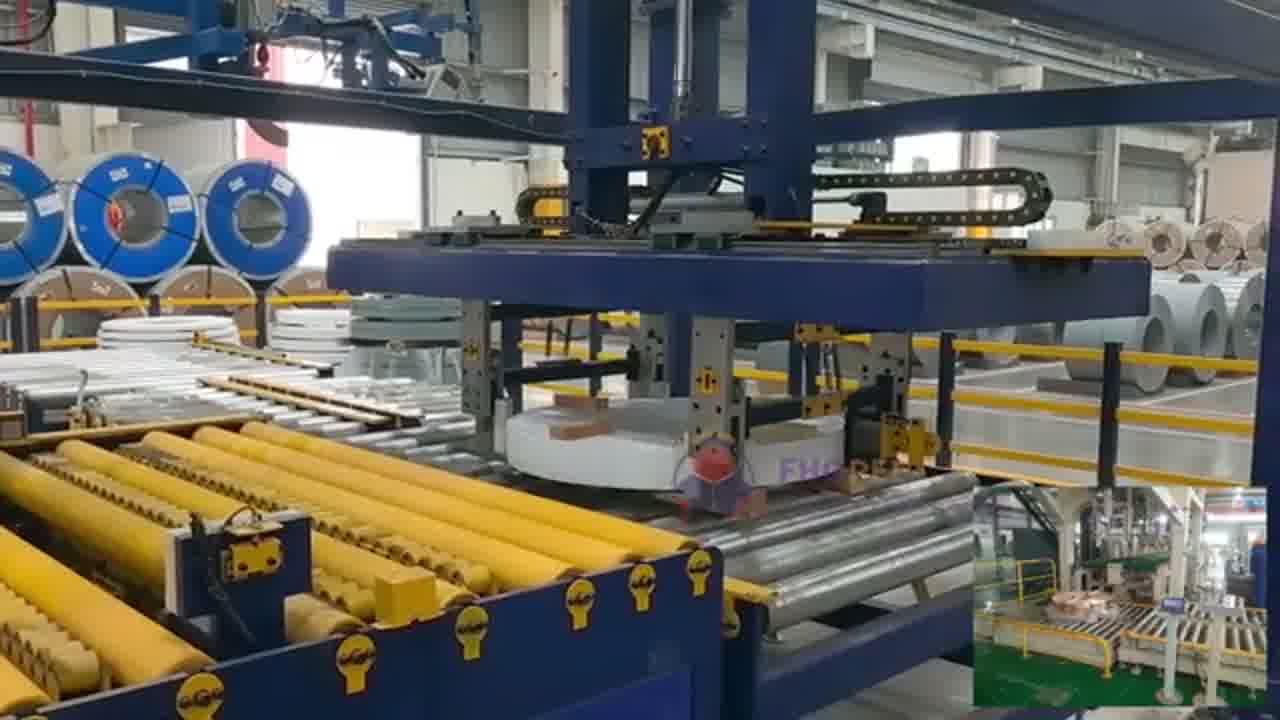

5. lépés – Tekercsek egymásra rakása és palettázása ollós emelővel
A teljesen becsomagolt tekercs a palettázó állomásra kerül. Mivel a tekercs a szem függőleges helyzetében marad, nincs szükség lefelé billentésre. Egy felső rakodófogó minden tekercset a belső furatánál fogva felvesz, és egy fa raklapra helyez. A PLC kiszámítja az előre beállított rakási receptet, 1-6 rétegben rakja egymásra a tekercseket, és automatikusan lehetővé teszi a kezelők vagy a pneumatikus adagolók számára, hogy hullámkarton vagy fa távtartó gyűrűket helyezzenek a rétegek közé.
6. lépés – A raklap kiürítése befejeződött
A kész tekercsek egy gyűjtőgörgős szállítószalagra vagy automatizált forgóasztalos nyújtócsomagolóra kerülnek, ahol teljes raklapokat lehet becsomagolni és címkézni, így készen állnak a raktári tárolásra vagy a tengerentúli exportkonténeres rakodásra.
Felületvédelmi mechanizmusok
| Mozgáspont | Elsődleges károsodási kockázat | Mérnöki védelmi megoldás |
|---|---|---|
| Forgókapu kar pufferelés | Karcolások a belső/alsó borításon | 10 mm-es Shore 85A keménységű poliuretán hüvelyek; változtatható frekvenciájú S-görbe forgó indexelés |
| Tüske Pick & Place | Furatdeformáció, vésés | UHMW-PE-vel bélelt mechanikusan táguló cipők; arányos süllyedési sebességcsökkentés ≤ 2 m/perc-re az érintkezés előtt |
| Radiális pántolás | Élbevágás kialakulása, deformáció | Digitálisan szervoszabályozott feszesség (350–850 N); a sima PET pántszalag éles acélszalagokat helyettesít |
| Szembe nyúló csomagolás | Tekercs teleszkópos, magzúzás | Alacsony feszültségű fólia szállítókocsi (150%–200% előnyújtás); kettős PU bevonatú kúpos támasztógörgők |
| Szállítószalag-szállítás | Fém horzsolások, súrlódási laposságok | Nagy teherbírású acélgörgők vulkanizáltak 5 mm-es varratmentes NBR vagy poliuretán réteggel |
Vonaláteresztőképesség és ciklusidő-számítás
A sort úgy tervezték, hogy megfeleljen a nagy teljesítményű hasítósorok ciklusidejének:
| Műveleti ciklus lépése | Standard idő (másodperc) | Mérnöki paraméterek |
|---|---|---|
| Kapufelszedés a forgókapuról | 12 s | Arányos süllyedés lézeres magasságméréssel |
| Szállítószalag áthaladása a pántolóállomásra | 8 s | Vonalsebesség v = 12 m/perc, változó gyorsulás |
| Radiális PET pántolás (2 radiális pánt) | 18 s | 90°-os forgatható indexelés, 9 másodperc pántonként |
| Szembe nyúló orbitális nyújtófóliázás | 20 s | Gyűrűsebesség akár 90 ford/perc, 55%-os spirális átfedés |
| Raklapra rakodás | 14 s | Automatikus halomszámítás, puha tapintású leszállás |
| Teljes ciklusidő tekercsenként (átfedés) | 45 s | Folyamatos, szinkronizált, többállomásos áramlás |
Áteresztőképesség: Tekercsenként 45 másodperces nettó ciklusidő mellett a termelés eléri a 80 tekercset óránként . Egy tipikus fő tekercsvágó, amely 16 keskeny tekercset eredményez, körülbelül 12 perc alatt kiürül, pántolja, csomagolja és raklapokra rakja , megakadályozva a vágó kilépési szűk keresztmetszetét.
Fogyóeszközök specifikációi: Pántolás és fólia
1. Poliészter (PET) pántolás
A PET pántszalag jobb ütéscsillapítást és rugalmas visszaalakulást biztosít a merev acélszalagokhoz képest, anélkül, hogy a réz vagy a sárgaréz rozsdásodna:
- Szíjszélesség: 12.0 mm-től 19.0 mm-ig
- Szíj vastagsága: 0.60 mm-től 0.85 mm-ig
- Pánt szakítószilárdsága: 4,200 N és 7,500 N között
- Szakadási nyúlás: 12% és 18% között (csillapítja a szállítási lökésszerű terheléseket)
- Hézagtömítési módszer: Nagyfrekvenciás dörzshegesztés (illesztési hatásfok ≥ 85%)
2. Orbitális nyújtófólia
- Film anyaga: 3-5 rétegű öntött LLDPE vagy VCI korróziógátló stretchfólia
- Film vastagság: 20 µm – 35 µm
- Filmtekercs szélessége: 100 mm-től 250 mm-ig
- Előnyújtási képesség: 150% és 250% között motoros előfeszítő kocsin keresztül
- Átfedési arány: 30%-tól 70%-ig állítható (tengeri szállítmányozásnál 50% az alapérték)
Összehasonlítás: Dedikált színesfém-vezeték vs. standard acélvezeték
| Tervezési paraméter | Standard acéltekercs-sor | Színesfém csomagoló sor |
|---|---|---|
| Elsődleges szíj típusa | Nagy szakítószilárdságú acélszalag (vagy nehéz PET) | Kizárólag rugalmas PET pántszalag |
| Pántolási feszültségtartomány | 1,500 N – 3,500 N | 300 N – 850 N (zárt hurkú vezérlés) |
| Szállítószalag görgő felülete | Csupasz cinkkel bevont vagy edzett acél | Varratmentes poliuretán vagy NBR vulkanizált |
| Megfogó érintkezőpofák | Edzett, recézett acélfogak | Sima Shore 85A poliuretán / UHMW-PE |
| Tekercskezelési irány | Gyakran vízszintesen és függőlegesen döntve | Végig szemmel látható volt az ég |
| Dinamikus gyorsulás | Gyors indexelés (nagy rángatási sebesség) | S-görbe gyorsulás nyomatékkorlátokkal |
| Oxidáció elleni védelem | Standard stretch fólia / Kraft papír | VCI korróziógátló fólia szemekkel áteresztő, hermetikus csomagolással |
Mérnöki kiválasztási és árajánlatkérési ellenőrzőlista
Vonalajánlat kérésekor a következő működési paramétereket kell megadni:
- Anyagminőség: Réz (OF-Cu, ETP), Sárgaréz, Alumínium (1xxx, 3xxx, 5xxx, 6xxx sorozat)
- A tekercs méretei: Belső átmérő (ID), külső átmérő (OD), szalagszélesség tartomány (min/max mm)
- Súlyparaméterek: Minimális és maximális egyedi hasított tekercs súlya (kg)
- Hasítási hozam: Hasító szülőhengerenként előállított hasított tekercsek száma
- Pántolási követelmény: Radiális sávok száma tekercsenként (jellemzően 2, 3 vagy 4 sáv)
- Csomagolási réteg: Csak stretch fólia, VCI papír + fólia, vagy szőtt kompozit csomagolás
- Halmozási mátrix: Célzott raklapméretek, maximális halmozási magasság és halmozási súlykapacitás
- Gyári elrendezés: Rendelkezésre álló alapterület (hosszúság × szélesség), vágó középvonala és a teljesítmény-/levegőleeresztő helyek
Biztonsági és megfelelőségi szabványok
A rendszer ipari biztonsági reteszeket tartalmaz, amelyek teljes mértékben megfelelnek az európai és nemzetközi biztonsági irányelveknek:
- ISO 12100: 2010: Gépek biztonsága – Általános tervezési és kockázatcsökkentési elvek.
- EN 415-10:2014: Csomagológépek biztonsága – Moduláris raklapcsomagoló sorok.
- EN ISO 13849-1: Vezérlőrendszerek biztonsággal kapcsolatos részei (3. kategória, d teljesítményszint).
- Kerületi őrzés: 2,000 mm-es acéldróthálós biztonsági kerítés reteszelt biztonsági kapcsolós hozzáférési kapukkal.
- Kezelővédelem: Optikai némító fényfüggönyök a tekercs betáplálási/kisütési zónáiban és 0. kategóriájú vészleállító gombok minden vezérlőállomáson.
Mérnöki GYIK
K: Hogyan akadályozza meg a pántolófej a szalag külső széleinek megkarcolódását?
A: A pántolópálya sima sugarú átmeneti vezetőket használ, a pánt feszességét pedig dinamikusan szabályozza egy állítható szervo-nyomatékhatároló. A pánt feszítése közben a tekercs felületével érintkező érintkezőfelületek sima, alacsony súrlódású polimer párnákkal vannak ellátva.
K: Ez a sor képes változó résszélességeket kezelni ugyanazon a raklapon?
V: Igen. A PLC optikai lézeres távolságérzékelőket használ az egyes tekercsszélességek és középvonalak dinamikus érzékelésére, automatikusan beállítva az orbitális tekercselő adagolási sebességét és a portál emelési löketét manuális átállítás nélkül.
K: Miért tartják a tekercset a csomagolósoron végig ég felé néző irányban?
A: A keskeny résű tekercsek függőleges szemmel (a padlóra merőleges tengely) történő szállítása és feldolgozása kiküszöböli az ismételt 90°-os döntés szükségességét. Ez kiküszöböli a szalagréteg eltolódásának, a belső furat teleszkóposodásának és az oldalirányú sérülések kockázatát.
K: Alkalmas a rendszer VCI korróziógátló fóliához?
V: Igen. Az orbitális gyűrűs kocsi szabványos 3 hüvelykes magfólia tekercseket fogad be, beleértve a nyújtható VCI fóliát, a polietilén vízálló fóliát és a kompozit papír-műanyag csomagolást a nagy távolságú tengeri exportcsomagoláshoz.
Következő lépés és műszaki ajánlat
A forgókapu csomagolási architektúrájának az üzem elrendezéséhez való igazításához:
- Termelési adatok beküldése: Küldje el a hasított tekercs méretmátrixát (ID/OD/Width/Súly) és a hasító kisülési magasságát ide: info@fhopepack.com.
- 2D/3D koncepcióterv fogadása: Mérnöki csapatunk 48 órán belül elkészíti a teljes berendezés elrendezését és ciklusidő-tanulmányát.
- Helyszíni felmérés és integrációs áttekintés: Egyeztessen automatizálási szakembereinkkel a vágó kijáratának reteszelésének, a padlóalapozásnak és a biztonsági kerítés követelményeinek ellenőrzéséhez.
