Cet article s'appuie sur la vidéo de démonstration ci-dessous. Celle-ci présente une ligne de conditionnement de bobines de fil en fonctionnement : le fil non enroulé est rebobiné en bobines compactes, chaque bobine est comprimée, puis la bobine compactée est cerclée avant d'être déplacée par un chariot élévateur. Cet article décrit le fonctionnement présenté dans la vidéo, explique les applications de ce type de ligne et indique les points à vérifier avant l'achat.
L'opération est présentée dans la vidéo.
La vidéo est une démonstration en usine avec musique de fond et sans narration ; la description du processus ci-dessous est donc basée sur l'observation visuelle de la séquence, image par image.

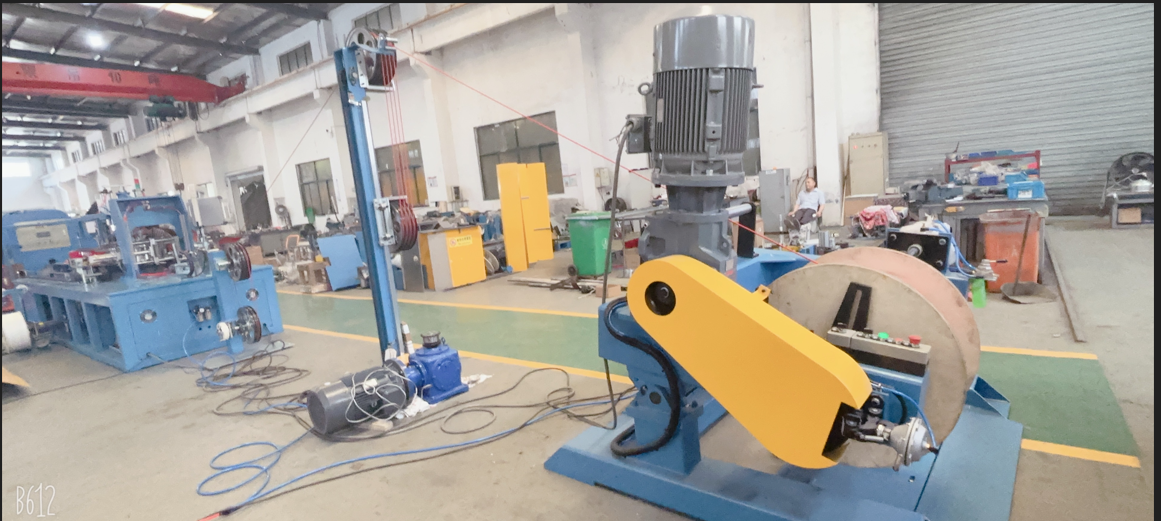

1. Rembobinage
- On prélève une bobine de fil libre d'une grande bobine et on l'enroule à nouveau en une bobine plus petite et plus compacte sur un mandrin rotatif.
- Le fil est guidé sur le mandrin au fur et à mesure que la bobine se forme.
2. Compactage
- La nouvelle bobine est transférée sur une machine verticale dotée d'une plateforme rotative et d'une presse verticale.
- La presse comprime la bobine en une forme cylindrique dense, réduisant ainsi son volume.

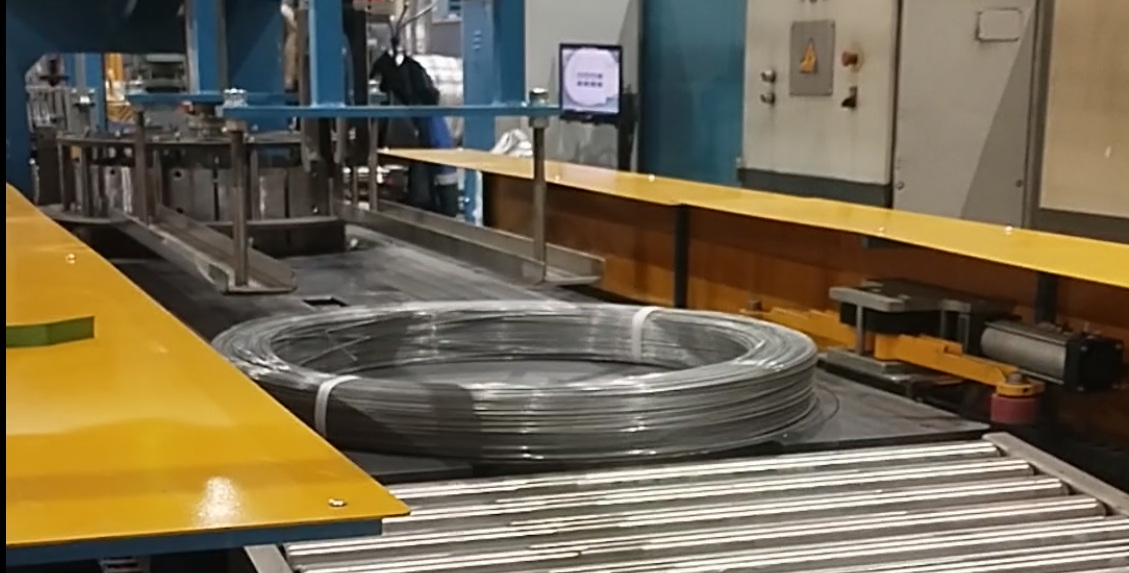

3. Cerclage
- La bobine compactée est acheminée vers un poste de cerclage équipé d'un bras rotatif et d'un distributeur de feuillard vert.
- La machine applique une tension et fixe la bobine à l'aide d'un feuillard en plastique vert.
4. Suppression
- La bobine finie et bien compacte est déplacée à l'aide d'un chariot élévateur.
Machines et environnement
- La chaîne de production est constituée de machines bleues et jaunes disposées selon une séquence linéaire.
- L'usine possède un haut plafond avec des fermes métalliques apparentes, un éclairage fluorescent et un sol de travail peint en vert.
- L'interface de contrôle présentée dans la vidéo est en russe, et les images montrent à plusieurs reprises la marque de la source vidéo à l'écran.
- Les dispositifs de sécurité visibles comprennent des protections, des étiquettes d'avertissement, des barrières immatérielles et des boutons d'arrêt d'urgence.
Notes d'observation directe (issues de l'analyse du cadre)
- Séquence de la ligne : rebobinage (machine bleue et jaune, fil libre d’une grande bobine sur un mandrin rotatif), compactage (presse verticale avec plateforme rotative), cerclage (bras rotatif avec distributeur de sangle verte, tension appliquée), enlèvement par chariot élévateur.
- Fil : fil d'acier argenté ; le produit final est une bobine cylindrique dense, fixée par des sangles vertes.
- Usine : haut plafond avec charpente métallique apparente, éclairage fluorescent, sol de travail peint en vert ; machines bleues et jaunes.
- L'interface de contrôle de la vidéo est en russe ; le logo de la source vidéo apparaît à plusieurs reprises à l'écran.
- Dispositifs de sécurité visibles : protections, étiquettes d’avertissement, barrières immatérielles, boutons d’arrêt d’urgence.
Ce que la vidéo ne montre pas
- Plage de diamètre nominal du fil, poids de la bobine ou dimensions finales de la bobine.
- Temps de cycle de rebobinage, de compactage ou de cerclage.
- Matériau et largeur de la sangle, ou force de pression.
- Numéros de modèle, exigences en matière d'alimentation ou détails du système de contrôle.
- Documents de certification ou exigences de maintenance.
Pourquoi une ligne de compactage et de cerclage de bobines de fil est importante
Les bobines de fil prennent de la place et se déforment lorsqu'elles sont lâches. Une bobine de fil étiré lâche peut s'enrouler, s'emmêler et s'endommager lors de la manipulation. La ligne présentée dans la vidéo résout ce problème en trois étapes : le rebobinage consiste à reconstruire la bobine sur un mandrin afin que le fil soit disposé uniformément ; le compactage consiste à comprimer la bobine en un cylindre dense pour réduire son encombrement et assurer sa cohésion ; et le cerclage fixe la forme compactée pour qu'elle résiste au levage et au transport.
Cette combinaison est cruciale pour les fabricants de câbles et les centres de services, car elle influence les produits expédiables. Une bobine compactée et cerclée offre une densité de chargement supérieure par palette ou camion, est plus sûre à manipuler car le fil ne peut se dérouler, et arrive en parfait état pour être traitée directement par le client en aval. La vidéo présente l'ensemble du processus en une seule étape : rebobinage, compactage, cerclage, déchargement – ce qui garantit sa reproductibilité à grande échelle.
Ce que cette démonstration implique pour les acheteurs
Ce que la vidéo soutient
- La ligne combine le rebobinage, le compactage et le cerclage en une seule séquence, produisant une bobine dense et cerclée, prête à être manipulée.
- Le processus est automatisé : rebobinage du mandrin, presse verticale pour le compactage et station de cerclage avec bras rotatif.
- La sécurité fait partie intégrante de l'équipement : les protections, les barrières immatérielles et les arrêts d'urgence sont visibles.
Ce que vous devriez vérifier auprès du fabricant
- Gamme de fils: diamètres de fil acceptables et dimensions et poids finaux de la bobine.
- Capacité de ligne: débit par poste en fonction de la taille de votre câble et de l'équilibre entre les trois stations.
- Compactage: force de pression, densité finale de la bobine et possibilité de réglage des paramètres par type de fil.
- Cerclage: matériau et largeur de la sangle, réglages de tension et nombre de sangles par spire.
- Commandes et langue : si l'interface de contrôle peut être fournie dans votre langue.
- Conformité de sécurité : documentation de protection, fonctionnement du rideau lumineux et certifications pour votre marché.
- Intégration: comment la ligne se connecte au tréfilage en amont et à l'emballage ou à la palettisation en aval.
Questions à se poser avant d'acheter
- Quels diamètres de fil et quelles tailles de bobine cette ligne prend-elle en charge ?
- Quel est le débit par poste et quel est le temps de cycle par bobine ?
- Quelle est la force de pressage disponible pour le compactage ?
- Quels types et largeurs de sangles sont pris en charge ?
- L'interface de contrôle peut-elle être localisée dans votre langue ?
- Quelles sont les caractéristiques de sécurité de série et quelles certifications sont fournies ?
- Quels sont les besoins en espace et le délai d'installation ?
Source et méthode
Cet article s'appuie sur la vidéo de démonstration ci-dessus, qui présente une ligne automatique de rebobinage et de compactage de bobines de fil d'acier. Des images extraites de la vidéo ont été analysées à l'aide d'un modèle de vision local afin que la description du processus soit basée sur les données réelles. La vidéo ne contient qu'une musique de fond, sans narration, et l'interface de commande visible est en russe. Les sections dérivées constituent une analyse et doivent être comparées aux spécifications du fabricant.
