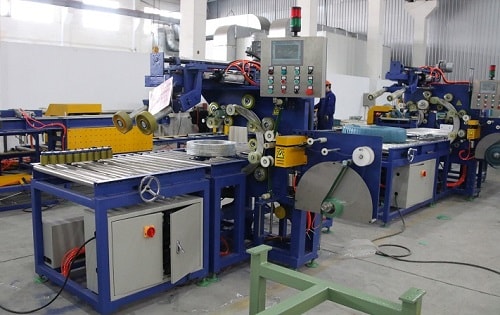

La protection des roulements pendant le stockage et le transport est essentielle pour préserver leur précision et prévenir les défaillances prématurées et coûteuses. La corrosion, la poussière et les dommages physiques constituent des menaces constantes. Les solutions d'emballage automatisées, telles que la machine d'emballage verticale pour roulements présentée ci-dessus, offrent une protection robuste, garantissant que les roulements arrivent à destination dans des conditions optimales. Cet article examine les spécifications techniques, les caractéristiques de conception, les avantages opérationnels et les considérations d'utilisation de ces équipements, en adéquation avec les besoins d'information pratiques des professionnels du secteur.
1. Comprendre la machine d'emballage à roulement vertical
Une machine d'emballage verticale pour roulements est un équipement industriel spécialisé conçu pour emballer automatiquement les roulements à l'aide de matériaux de protection tels que du film étirable, du papier VCI (inhibiteur de corrosion volatil) ou du papier crêpé. La désignation « verticale » fait référence à l'orientation dans laquelle le roulement est généralement maintenu et tourné pendant le processus d'emballage, ce qui est souvent avantageux pour la manutention de roulements plus volumineux ou plus lourds et pour une intégration transparente dans des configurations de lignes de production spécifiques. Sa fonction principale est de créer une couche protectrice hermétique autour du roulement, le protégeant ainsi des contaminants environnementaux et des impacts physiques.
2. Principales caractéristiques de conception et de structure
L'efficacité d'une machine d'emballage de roulements provient de sa conception réfléchie et de sa construction robuste :
- Système d'emballage d'anneau orbital : Le cœur de la machine est constitué d'une bague tournant autour d'un palier fixe ou à rotation lente. Cette bague porte la bobine de matériau d'emballage (film étirable, papier VCI, par exemple). En tournant, la bague distribue et enroule le matériau de manière sécurisée autour des surfaces extérieures et intérieures du palier (selon la configuration), assurant ainsi une couverture complète.
- Avantages de la configuration verticale : Cette orientation simplifie le chargement et le déchargement, notamment pour les roulements lourds souvent manipulés par des ponts roulants ou des manipulateurs. Elle offre également un encombrement réduit par rapport à certaines conceptions horizontales.
- Construction de cadre durable : Fabriqué généralement en acier épais, le châssis est conçu pour assurer stabilité et longévité dans les environnements industriels exigeants. Cela minimise les vibrations pendant le fonctionnement, contribuant ainsi à une qualité d'emballage constante.
- Systèmes de convoyeurs intégrés (en option) : De nombreuses machines peuvent être intégrées à des convoyeurs à rouleaux motorisés ou non motorisés pour une alimentation et une sortie automatisées, rationalisant ainsi le processus d'emballage au sein d'un flux de production ou de logistique plus large.
3. Décomposition des composants principaux
La compréhension des composants clés permet de mieux comprendre le fonctionnement et les capacités de la machine :
- Anneau/tête d'emballage : Composant dynamique qui gravite autour du roulement, transportant et appliquant le matériau de garniture. Sa vitesse est souvent réglable.
- Système de contrôle (PLC et IHM) : Utilise généralement un automate programmable industriel (API) pour une automatisation fiable des processus. Une interface homme-machine (IHM), souvent un écran tactile, permet aux opérateurs de définir les paramètres (cycles d'enroulement, tension, chevauchement), de surveiller l'état et de résoudre les problèmes.
- Contrôle de tension réglable : Essentiel pour optimiser l'utilisation du matériau et garantir un enroulement sûr sans endommager le roulement. Ce mécanisme maintient une tension constante sur le matériau d'emballage lors de son application. La tension d'enroulement peut être ajustée selon les besoins.
- Unité de distribution de matériaux : Maintient fermement le rouleau de matériau d'emballage et assure une alimentation fluide vers l'anneau d'emballage. Des mécanismes de changement rapide sont souhaitables pour minimiser les temps d'arrêt lors du réapprovisionnement. Le matériau d'emballage est fixé à proximité de l'anneau d'emballage orbital pour une application efficace.
- Des dispositifs de sécurité: Les éléments essentiels comprennent une protection physique autour des pièces mobiles, des boutons d’arrêt d’urgence et potentiellement des rideaux lumineux ou des verrouillages de sécurité pour protéger les opérateurs.
4. Aperçu des spécifications techniques (gammes typiques)
Bien que les spécifications exactes varient selon le modèle et le fabricant, voici une liste générale de paramètres pour fournir un contexte :
- Diamètre extérieur du roulement applicable (OD) : 100 mm – 1500 mm (ou plages plus larges pour les machines spécialisées)
- Diamètre intérieur du roulement applicable (ID) : 50 mm – 1200 mm (selon le diamètre extérieur)
- Largeur/hauteur de roulement applicable : 20 mm - 500 mm
- Compatibilité des matériaux d'emballage :
- Film étirable LLDPE (différentes largeurs/épaisseurs)
- Film étirable VCI
- Papier VCI / Papier VCI poly-enduit
- Papier crépon
- Ruban de papier composite
- Vitesse de l'anneau d'emballage : 50 – 150 tr/min (réglable)
- Taux de chevauchement des matériaux d'emballage : 10% - 90% (réglable via PLC/IHM)
- Système de contrôle: PLC (par exemple, Siemens, Allen-Bradley, Omron) + écran tactile IHM
- Exigences d'alimentation: 380 V/50 Hz/3 Ph ou personnalisé (par exemple, 480 V/60 Hz/3 Ph)
- Besoin en air comprimé : 0.5 – 0.7 MPa (si des composants pneumatiques sont utilisés)
- Dimensions de la machine (L x l x H) : Varie considérablement en fonction de la capacité (par exemple, 2500 2000 mm x 2300 XNUMX mm x XNUMX XNUMX mm)
Remarque : Ces plages sont données à titre indicatif. Consultez toujours la documentation spécifique du fabricant pour obtenir des données précises.
5. Processus opérationnel et expérience utilisateur
Un cycle opérationnel typique comprend :
- Chargement: Le roulement est placé sur les rouleaux de support de la machine ou sur la section du convoyeur, souvent manuellement ou via un équipement de manutention.
- Positionnement: Le roulement est positionné automatiquement ou manuellement correctement dans le trajet de la bague d'enroulement.
- Lancement du cycle d'emballage : L'opérateur démarre le cycle via l'IHM.
- Emballage automatique : La bague tourne autour du roulement, appliquant le matériau sélectionné avec une tension et un chevauchement prédéfinis. Le roulement peut tourner lentement pour une couverture uniforme. Des mécanismes de coupe et de serrage gèrent automatiquement le début et la fin du matériau.
- Déchargement: Une fois le cycle terminé, le roulement enveloppé est retiré de la machine.
Facteurs d'expérience utilisateur :
- Facilité de réglage : Les commandes IHM intuitives permettant de modifier les paramètres d'enroulement (tension, vitesse, nombre d'enroulements, pourcentage de chevauchement) sont essentielles pour gérer différentes tailles de roulements et exigences de protection.
- Chargement de matériel : Des procédures de changement de rouleau simples et rapides minimisent les temps d'arrêt.
- Accès à l'entretien : Les machines bien conçues offrent un accès facile aux composants clés tels que les moteurs, les capteurs et la bague d'emballage pour l'entretien de routine et le dépannage.
6. Avantages de l'emballage automatisé des roulements
Investir dans une machine d'emballage à roulements verticaux offre des avantages tangibles :
- Protection renforcée : Crée une étanchéité parfaite contre l'humidité, la poussière et les éléments corrosifs (notamment avec les matériaux VCI). Réduit les risques de rayures et de chocs lors de la manipulation.
- Efficacité et débit accrus : Nettement plus rapide que les méthodes d'emballage manuelles, augmentant ainsi le rendement de la ligne d'emballage.
- Réduction des coûts de main-d'œuvre : Libère le personnel des tâches d'emballage manuel pour des activités à plus forte valeur ajoutée.
- Consistance de l'emballage : Garantit que chaque roulement reçoit le même niveau de protection, améliorant ainsi le contrôle qualité.
- Optimisation des matériaux : Un contrôle précis de la tension et du chevauchement peut réduire la consommation excessive de matériau par rapport aux méthodes manuelles.
7. Considérations relatives à la sélection des matériaux
Le choix du matériau d’emballage est crucial et dépend du niveau de protection requis et de la durée de stockage :
- Film étirable LLDPE : Offre une bonne protection physique, une barrière anti-poussière et une bonne stabilité de charge. Économique pour un usage général.
- Film/papier étirable VCI : Imprégné d'inhibiteurs de corrosion volatils qui créent une couche moléculaire protectrice sur la surface du roulement, idéal pour le stockage à long terme ou l'expédition dans des environnements corrosifs.
- Papier crépon/rubans composites : Offre un amorti et une absorption de l'humidité, souvent utilisé en conjonction avec ou comme alternative au film.
La polyvalence de la machine dans la manipulation de différents types de matériaux, comme souligné à l'origine (« le matériau d'emballage peut être choisi selon vos besoins »), est un argument de vente clé.
Conclusion
Les machines d'emballage de roulements verticales automatisées représentent une amélioration significative par rapport aux méthodes manuelles, offrant une protection, une efficacité et une régularité supérieures. En comprenant leur conception, leurs composants, leurs paramètres opérationnels et leurs avantages, les fabricants et les opérateurs logistiques peuvent prendre des décisions éclairées pour protéger les précieux roulements tout au long de la chaîne d'approvisionnement. La possibilité d'ajuster des paramètres tels que la tension d'emballage et de sélectionner les matériaux appropriés garantit une adaptabilité à divers types de roulements et exigences de protection.
Pour des informations plus détaillées sur des modèles et des configurations spécifiques, explorez des ressources telles que la page Fhopepack Bearing Packing Machine : https://www.fhopepack.com/Bearing-packing-machine/
