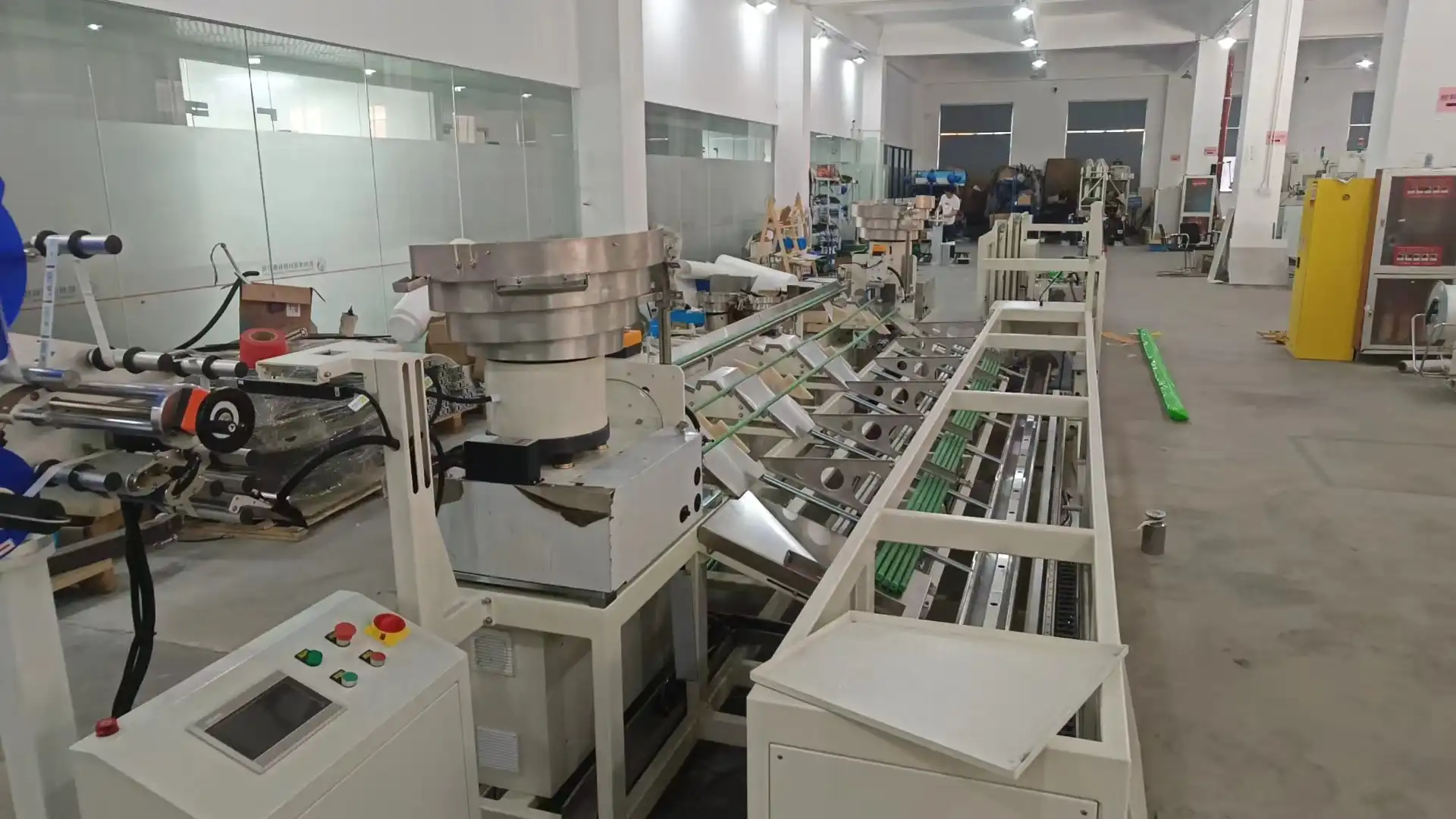

Nom d'A.Equipment : machine de capsulage automatique de tuyau
B.Spécification : pour diamètre de tuyau 20-32 ; d'autres spécifications nécessitent une personnalisation
C.Scope : ligne de production de tuyaux
D.Environnement :
1. Intérieur
2. Température : -20/45℃
3. Altitude : 0-3000m
4. Alimentation : AC 220V (+10%,-10%) 50Hz TNS sol
5. Consommation d'électricité : moins de 300 W
6. Source d'air : 0.5 MPa
7. Consommation de gaz : moins de 1.0 m3/h
8. Matériau du tuyau : taille standard nationale, longueur 3 m ou 4 m, écart de longueur plus ou moins 10 mm
9. Bouchon de tube : le bord volant du moulage par injection est inférieur à 4 mm et la rondeur n'est pas requise.
E.Description de l'appareil
1. Taille : 5500mm*1200mm*1100mm (longueur * largeur * hauteur)
2. Couleur : jaune clair, d'autres couleurs peuvent être personnalisées.
3. Contrôle : HMI+PLC+ capteur photoélectrique + électrovanne + cylindre + plaque vibrante
4. Installation : le projet clé en main est fourni
F. Données techniques
1. Vitesse du capuchon : le cycle de capuchon est inférieur à 2 secondes, le cycle limite est de 1.5 seconde (40 fois par minute)
2. Taux d'échec des blocs : moins de 1 sur 50,000 XNUMX
3. Détection d'échec : correspondance facultative (4000 XNUMX RMB supplémentaires)
4. Sous-traitance de comptage automatique : ok
5. Détection du diamètre du tuyau : en option (plus 30,000 XNUMX yuans)
6. Plaque vibrante : selon la conception du capuchon de tuyau fourni par le client
7. Si le capuchon du tube est détecté : interrupteur photoélectrique
8. Test de tuyau : interrupteur photoélectrique
9. Traitement de la source d'air : drainage automatique, double réglage de la pression et réglage séparé de la résistance du capuchon
10. Communications : Ethernet industriel, avec une vitesse de 10M
