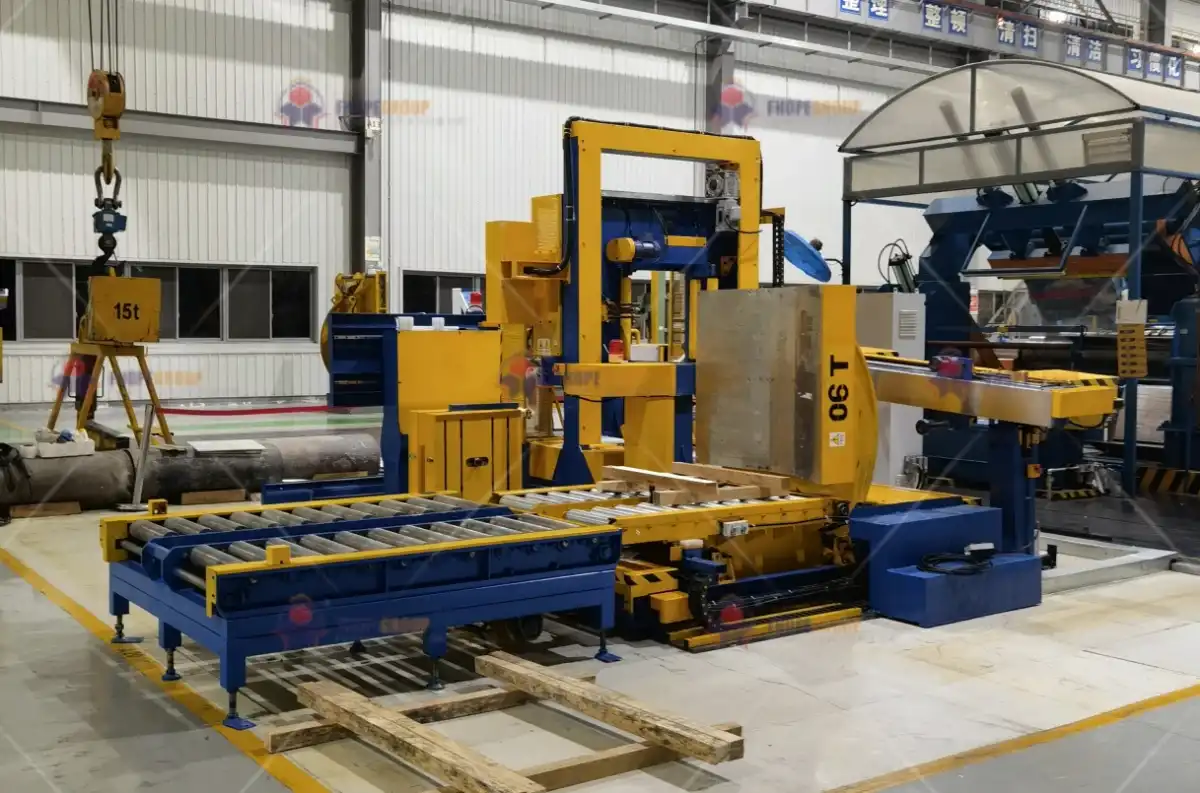

Ligne d'emballage économique de bobines d'acier





La ligne d'emballage de bobines de refendage verticales en acier est un système de manutention et d'emballage de bobines de refendage économique. C'est une solution pour l'automatisation de haut niveau dans Alimentation, emballage et empilage des bobines. La bobine de refendage serait chargée par une grue sur le chariot à bobines. Après la palettisation, les bobines sur le dispositif de retournement de pile se déplaceraient vers le convoyeur de sortie. De cette manière, le principal processus d'emballage des bobines de refendage peut être la manipulation et l'emballage automatiques par machine. Par ligne d'emballage, le centre de refendage est capable d'améliorer la vitesse d'opération de la bobine et d'économiser le coût de la main-d'œuvre par Min.space.

LA LIGNE D'EMBALLAGE COMPREND :

chariot à bobines>> canal d'alimentation>> machine d'emballage de bobines d'acier verticales>> canal de sortie>> empileur de chargement upedner>> convoyeur de stockage>> armoire de commande du système.


Chariot à bobines



Le chariot à bobines sert à charger et à séparer les bobines individuelles une par une et à les placer dans la machine d'emballage de bobines.

✧ La station comprend un chariot, un réglage de la position de la bobine, un capteur de voie et de contrôle, etc.

✧ T être utilisé pour stocker la bobine de refendage.

✧ Le moteur entraîne le chariot vers l'avant et vers l'arrière, ce qui est stable et alimente facilement la bobine dans la station d'emballage.

✧ Des bobines de différentes largeurs peuvent être enroulées dans le canal par gravité à partir du chariot.

✧ La surface de la bobine et la sécurité de fonctionnement sont protégées par de multiples restrictions.



Passerelle d'alimentation



Il s'agit d'un canal reliant le chariot d'alimentation de bobines et la machine d'emballage à rouleaux verticaux, ce qui peut aider la bobine à entrer dans la station de rouleaux à rouleaux verticaux. Afin de soutenir la bobine lors de l'enroulement en position d'enroulement de la bobine, les guides de support seraient automatiquement réglables en fonction de la largeur de la bobine.



✧ Adoptez une structure en acier durable de haute qualité.

✧La largeur de canal réglable est entraînée par le moteur en fonction de la largeur de la bobine d'acier.

✧ Le fond du canal recouvert de nylon.

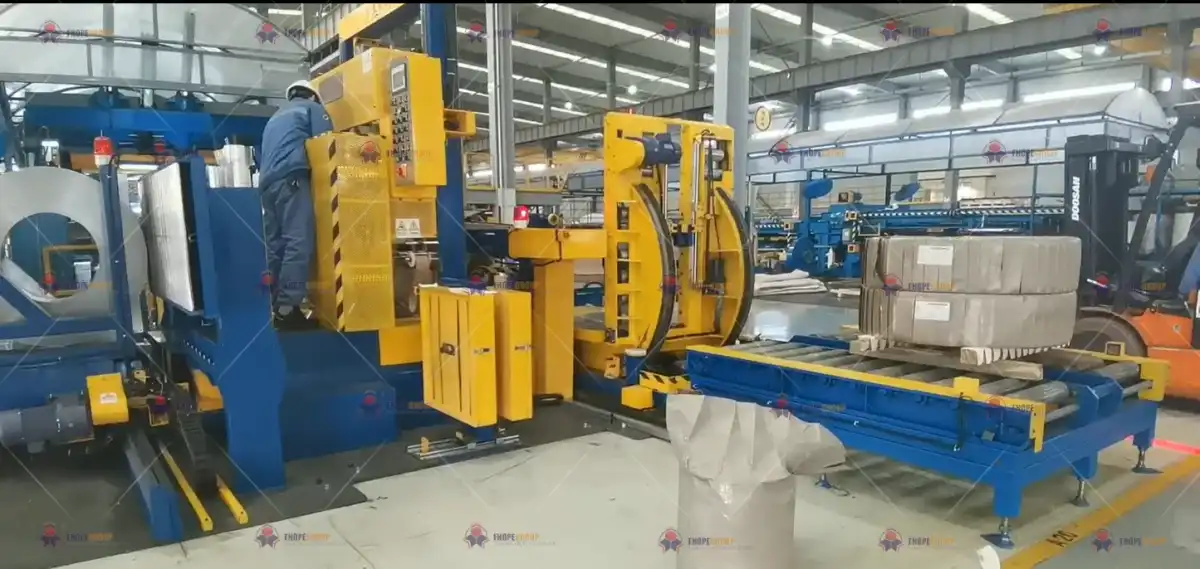

Machine d'emballage de bobines verticales



La machine d'emballage de bobines est destinée à un œil de bobine en acier à travers un emballage qui recouvre le film plastique et le papier sur la surface de la bobine. Cette machine est destinée à remplacer l'emballage manuel et à améliorer l'efficacité de l'emballage des bobines d'acier lourdes.
Un dispositif tampon de paquet est utilisé pour abaisser et minimiser l'impection de la bobine.
La fonction du dispositif de poussée est de déplacer la bobine d'acier de la position des rouleaux vers le canal de décharge.



Performance de l'équipement

1. Méthode de chargement de la bobine



✧ Chargement des bobines de clitting par grue

✧ Bobine roulant dans et hors de la station de la machine d'emballage par gravité



Données de base des informations sur les bobines d'acier :



✧ Taille de bobine unique :
 largeur 40-500mm,
 OD 650-1500 millimètres
 ID Φ508/Φ610mm
poids 6000Kg

✧ Matériel d'emballage :

      ruban tissé/ruban de papier composite : W=100mm, OD=450-500mm, ID=55mm

      Film étirable : W=100, OD=100-180mm, ID=50mm

✧ Vitesse de sonnerie : environ 80 r/min (réglage du convertisseur de fréquence)

✧ Plage de chevauchement : 20 % à 90 %
