Ligne de conditionnement automatique de bobines de refendage avec empileur à plateau tournant
Aperçu :

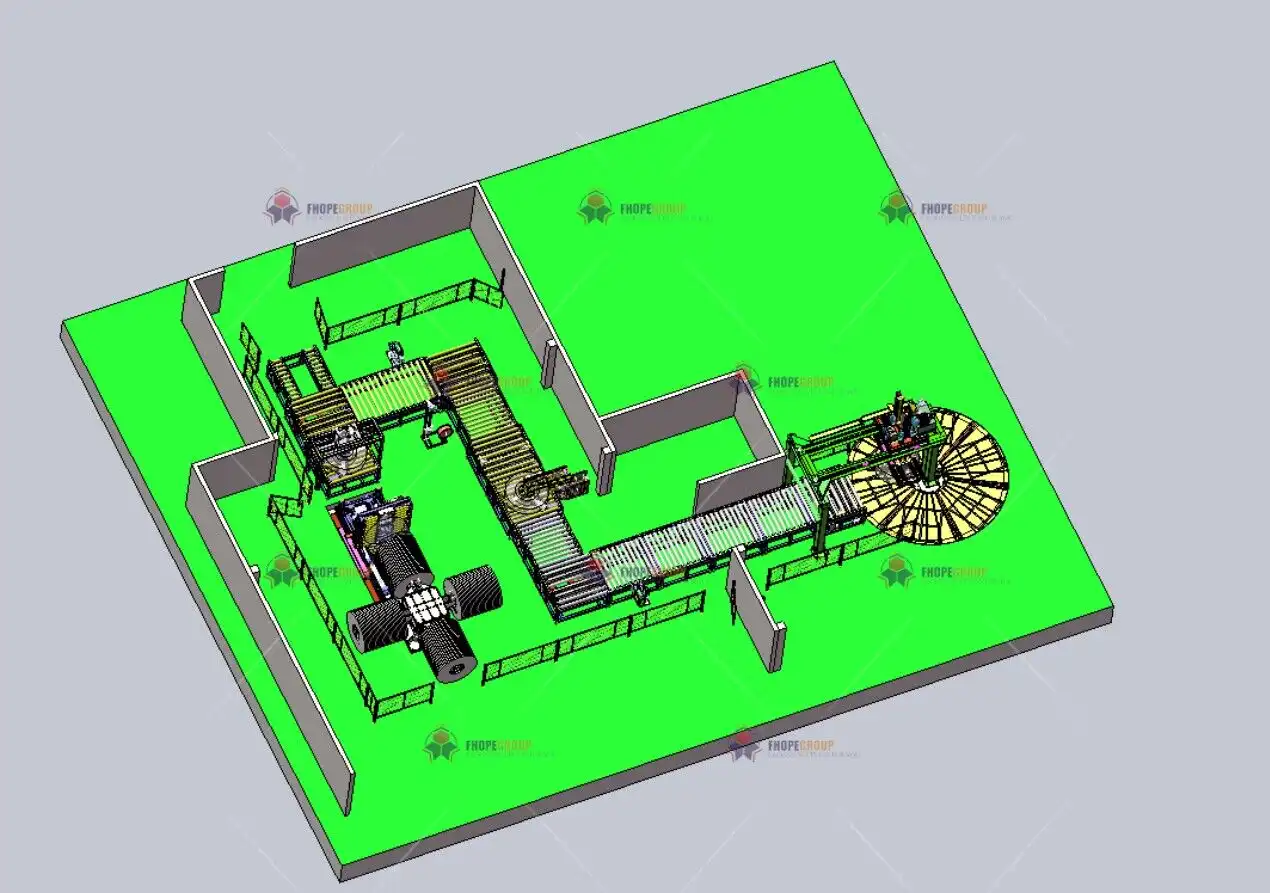

La bobine la ligne d'emballage se compose de vdifférents éléments, chacun jouant un rôle crucial dans le processus. Les composants comprennent un bras transversal, une voiture de retournement de matériaux, une machine de cerclage PET, des convoyeurs de transfert à 90 degrés, un convoyeur de transfert horizontal, une étiqueteuse d'impression de diamètre intérieur, un convoyeur de centrage, une machine d'emballage à bande tissée, une étiqueteuse d'impression de diamètre extérieur, un centrage une table de ramassage, un empileur, un plateau tournant d'empilage rotatif, un ordinateur industriel et un système de contrôle.
DDénomination:
La ligne de conditionnement de bobines est conçue pour traiter des bobines d'acier allant de 80 à 5000 750 kg. Les dimensions de bobines que la ligne peut traiter sont un diamètre extérieur de 1400 à 508 17 mm, un diamètre intérieur de 400 mm et une largeur de 380 à 50 mm. L'alimentation électrique de toute la ligne est de XNUMX V XNUMX Hz.
Le tourniquet à bras transversal ou à bobine a une charge maximale de 10T par bras et une charge totale de 40T. Il tourne à une vitesse d'environ 2 cercles par minute. La longueur du bras est de 1500 XNUMX mm et il est conçu pour tourner automatiquement selon la formule de sélection des matériaux définie.
L'extrémité de la bobine ramasse et retourne le matériau. Il peut gérer une largeur minimale de 15 mm et effectue un cycle en 20 à 30 secondes. La longueur de la table est supérieure à 1600 mm. La machine récupère automatiquement le matériau en fonction des informations fournies manuellement ou via Profinet.
The PET strapping machine straps the steel coil through the eye. It can adjust the strapping angle automatically and can perform 3/4/6 strapping. The strapping material is PET with a thickness of 0.80 mm and a width of 16 mm. The strapping capacity is approximately 15 seconds per cycle.
La machine d'emballage à bande tissée enveloppe la bobine d'acier avec une feuille tissée en PP. Le matériau d'emballage a un diamètre intérieur de 55 mm, un diamètre extérieur de 100 à 450 mm et une largeur de 90 à 100 mm.
Le gerbeur avec plateau tournant a une hauteur d'empilage maximale de 1000 6000 mm (y compris la hauteur de la palette), un poids d'empilage maximum de 4000 6 kg par palette et un poids maximum d'une seule bobine de XNUMX XNUMX kg. Le plateau tournant d'empilage dispose de XNUMX stations et peut détecter l'épaisseur de la courroie en acier pour choisir la station du plateau tournant.
Le système de contrôle comprend un système PC industriel pour l'automatisation de la manipulation des bobines et du contrôle de l'emballage. Il surveille et contrôle toutes les machines et équipements. Il reçoit les paramètres de données de la ligne de refendage ou du lecteur de codes-barres pour la descente des bobines, l'impression, etc. Il partage également les données d'emballage avec le système de production, tel que MRC, ERP, etc.
Résumé :
Le calendrier du projet après l'entrée en vigueur du contrat comprend la planification générale de l'aménagement de la zone de l'atelier, l'aménagement de la ligne, les données de chargement des fondations et le plan des boulons, la fabrication des équipements mécaniques et électriques, des instruments, des équipements automatiques et hydrauliques, le transport, le montage de l'équipement et les essais d'essai. , mise en service de fonctions individuelles, fonctionnement à froid et à chaud, mise en service de test et acceptation.
