Die technische Logik hinter den Kernparametern dieser Maschine offenbart ein Design, das sorgfältig für Hochleistungsautomatisierung entwickelt wurde. Im Bereich der automatisierten Drahtverarbeitung ist das perfekte Verdichten und Umreifen von Stahldrahtspulen mit einem Träger (Abwickelhaspel) unter hoher Belastung und im Dauerbetrieb nicht nur eine Frage der Effizienz, sondern eine anspruchsvolle Herausforderung an die mechanische Struktur und die elektrische Steuerung.
1. Funktionsprinzip und technische Architektur

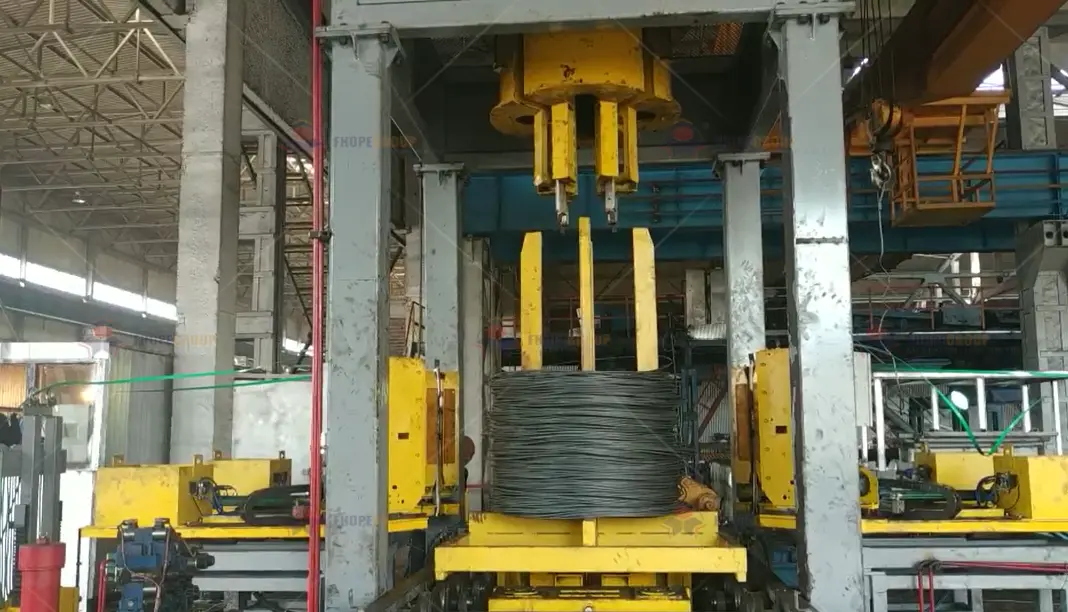

Das System nutzt eine Verbundkonstruktion, die eine robuste vertikale hydraulische Verdichtungsstruktur mit einem integrierten modularen Umreifungskopf kombiniert , der speziell für die automatisierte Nachbearbeitung von Stahldrahtspulen mit Trägern optimiert ist.
- Koaxialer Zweiachsen-Positionierungsmechanismus: Sobald der Träger mittels des Schwerlast-Kettenförderers in die Station transportiert wurde, rastet der untere Zentrier- und Verriegelungszylinder koaxial in den Ausrichtungsbolzen des oberen Verdichtungskopfes ein. Diese starre Ausrichtung verhindert strukturelle Verformungen oder Instabilitäten des Trägerrahmens unter hoher Druckbelastung.
- Mehrstufige proportionale Hydrauliksteuerung: Zwei Hydraulikzylinder bewegen die obere Verdichtungsplatte vertikal nach unten. Ein Proportionalventil regelt dynamisch die Verdichtungskraft und baut die innere Rückstellspannung der Drahtspule in kontrollierten Phasen ab.
- Schienenöffnungs-Schlitzrutsche & Umreifungsschiene: Die Verdichtungsplatte verfügt über eine integrierte, automatisch öffnende/schließende Führungsrinne. Sobald die Platte die voreingestellte Höhe erreicht hat, schließen sich die Führungsschienen zu einer geschlossenen Schleife. Der Umreifungskopf führt das Stahl- oder PET-Band zu, spannt es, verschweißt es (oder stellt eine kerbenlose Verbindung her) und schneidet es um die Drahtspule und den Trägerrahmen ab.
2. Detaillierte Kernparameter (Präzision / Geschwindigkeit / Last)
Um den hohen Anforderungen einer kontinuierlichen industriellen Produktion gerecht zu werden, wurde die Matrix der technischen Kernparameter wie folgt gestaltet:
| Parameterdimension | Technische Daten | Technische Bedeutung |
|---|---|---|
| Maximale Verdichtungskraft | 150 kN ~ 300 kN (einstellbar) | Gewährleistet die vollständige Verdichtung von hochfesten Federstahldrahtspulen mit großem Durchmesser. |
| Präzisionskraftregelung | $\pm 2.5\%$ | Die Regelung mittels Kraftmessdosen im geschlossenen Regelkreis verhindert eine Überverdichtung und schützt so den Träger vor strukturellen Schäden. |
| Einzelzykluszeit | $\le 45 \text{ s}$ (4 Riemen) | Beinhaltet Fördern, Verdichten, Indexieren und eine 4-Band-Zykluszeit, die auf Hochgeschwindigkeits-Drahtziehanlagen abgestimmt ist. |
| Maximale Belastbarkeit | 3,000 kg | Geeignet für extrem schwere Drahtspulen und hochbelastbare Stahlkonstruktionen. |
| Gurtspannungskraft | 2,000 N ~ 6,500 N | Gewährleistet eine hohe Spannkraft der Sicherung und verhindert so ein Lockern des Gurtes oder ein Verrutschen der Spule während des Transports oder beim Anheben. |
3. Schnittstellenspezifikationen und Integrationsmethoden
Dieses System kann als eigenständige automatisierte Zelle betrieben werden und bietet standardisierte Hardware- und Softwareschnittstellen für die nahtlose Integration in bestehende Drahtzieh- oder Aufwickellinien:
- Integration der physikalischen Schicht: Die Förderbandmittellinienhöhe ist standardisiert (typischerweise 550 mm oder 600 mm), was eine direkte Anbindung an verschiedene Schwerlast-V-Lamellenförderer oder Rollenförderanlagen ermöglicht.
- Elektrische Schnittstellen und Steuerungsschnittstellen: Ausgestattet mit einer Siemens S7-1500-Serie SPS als primärer Steuerung, unterstützt Profinet, EtherCATden Ethernet / IP Industrielle Feldbuskommunikation. Standardisierte E/A-Signale oder Datenblöcke steuern die Handshake-Protokolle mit vorgelagerten Aufwickelhaspeln und nachgelagerten RGV/AGV-Dispositionssystemen.
- Sicherheitsintegration: Die Hardware beinhaltet Zweikanal-Sicherheitsrelais. Das System ist mit Sicherheitslichtvorhängen, verriegelbaren Türschaltern und Not-Aus-Anschlüssen gemäß ISO 13849-1 (PLd) ausgestattet.
4. Vergleich der Geräteauswahl
Bei der Bewertung von Optionen für Automatisierungsmodernisierungen ist das Verständnis der Grenzen verschiedener technischer Ansätze für eine sichere Investition unerlässlich:
- Diese Lösung (Integrierter Schwerlastverdichter und Umreifungsgerät mit Träger): Speziell für Trägersysteme entwickelt. Es nutzt die Rahmenkonstruktion des Trägers als Stütze bei starker Verdichtung und bietet so eine optimale geometrische Spulenführung. Das Band wird direkt durch das Innere des Trägers geführt und gewährleistet maximale Stabilität für hochfeste Industriestahldrähte.
- Traditionelle Offline-Umreifungsmaschine mit getrennter Umreifung: Zum Abnehmen der Drahtspule vom Träger vor dem Einführen in eine Standard-Umreifungsmaschine ist ein Drehkreuz oder ein Entladearm erforderlich. Dies führt häufig zu einer Entfaltung, Verschiebung oder Verwicklung der Spule, sobald die interne Stütze entfernt ist. Das obligatorische zusätzliche Anheben verringert zudem die Zykluseffizienz und birgt Gefahren für die Bedienersicherheit.
- Leichte pneumatische Umreifungsoptionen: Typischerweise ist die Verdichtungskraft auf etwa 20 kN begrenzt. Sie sind nicht in der Lage, Stahldrähte mit großem Durchmesser ausreichend zu komprimieren, was häufig zu gebrochenen Bändern führt, da die massive elastische Energie, die während des Transports in der nicht verdichteten Spule gespeichert ist, zunimmt.
5. Downloads der technischen Dokumentation und Zeichnungen
Um Ihr Ingenieurteam bei ersten Machbarkeitsstudien, der Anpassung des Fabriklayouts und der Validierung der Kompatibilität mit den Spediteuren zu unterstützen, haben wir ein umfassendes technisches Supportpaket zusammengestellt.
