Stahlcoil-Wickelmaschinen

Q: Welche Spulengrößen kann die Maschine verarbeiten?

Die Spulenwickelmaschinen von FHOPE werden individuell nach den Spulenabmessungen des Kunden gefertigt, einschließlich Innendurchmesser, Außendurchmesser und Breite. Die Kapazität hängt daher von Modell und Konfiguration ab. Die Produktreihe umfasst schmale Schlitzspulen bis hin zu breiten, hochbelastbaren Masterspulen. Kunden geben Innendurchmesser, Außendurchmesser, Breite, Gewicht und Materialart für die Modellauswahl an.

Durchlichtwickelmaschinen und automatisierte Verpackungssysteme für Spaltbänder, Stahlbänder und schwere Mastercoils.

Holen Sie sich eine Lösung

Stahlspulen-Verpackungsmaschine: Flexible Effizienzausrüstung für schwere Spulen

Was ist eine Stahlcoil-Wickelmaschine? Eine Stahlcoil-Wickelmaschine ist ein automatisches Verpackungssystem für Spaltcoils, Mastercoils und Edelstahlcoils. Die Maschine nutzt eine Orbital-Durchsicht-Wickeltechnologie, um Stretchfolie, Papier oder VCI-Materialien um die Coil zu legen und sie so vor Feuchtigkeit, Staub und Transportschäden zu schützen. FHOPE bietet Lösungen für die Beladung mit Wagen und Kränen sowie komplette Verpackungslinien für Stahlcoils, abgestimmt auf Coilgröße, Gewicht und Produktionsanforderungen. Ob Spaltcoils, Kupfercoils oder hochbelastbare Stahlmastercoils – unsere Technologie garantiert stets eine dichte, wasserdichte und professionelle Verpackung.

Wickelmaschine für Stahlspulen

Wie wählt man eine Stahlcoil-Wickelmaschine aus?

Die Wahl der richtigen Stahlcoil-Wickelmaschine hängt von der Anwendung, dem Größenbereich, dem Gewicht, der Beladungsmethode und den benötigten Schutzmaterialien ab. Der folgende Leitfaden hilft Ihnen, für unterschiedliche Anforderungen an Stahlcoils die passende Verpackungslösung zu finden.

Anwendung	Spulenbereich	Lademethode	Verpackungsmaterial	Empfohlene Lösung
Geschlitzte Stahlspule	Kleine bis mittlere Spulen Anwendungen für leichte bis mittlere Gewichte	Beladung des Wagens	Dehnfolie Papier VCI Film	Automatisches Durchsehen Stahlspulenwickler
Edelstahl-Coil	Mittelgroße Spulen benötigen Oberflächenschutz	Wagen-/Förderbandbeladung	Schutzpapier Dehnfolie	Oberflächenschutz Verpackungssystem
Hochleistungs-Hauptspule	Hochleistungs-Stahlspulen Großer Durchmesser und hohes Gewicht	Kranverladung	Dehnfolie VCI Film Wasserdichte Schicht	Heavy Duty Verpackungsmaschine für Stahlspulen
Exportstahlcoil	Angepasst nach Versandanforderungen	Förderband-/Kranbeladung	VCI Film PE-Folie Schutzpapier	Exportspule Verpackungslösung

Technische Spezifikationen und Modellvergleich von Stahlcoil-Wickelmaschinen

Vergleichen Sie die Stahlcoil-Wickelmaschinenmodelle von FHOPE anhand von Coilabmessungen, Tragfähigkeit, Beladungsmethode und empfohlenen Anwendungsbereichen. Wählen Sie die passende Maschine entsprechend Ihren Produktionsanforderungen.

Modell	Spulen-Innendurchmesser (mm)	Spulenaußendurchmesser (mm)	Spulenbreite (mm)	Maximales Spulengewicht (kg)	Lademethode	Empfohlene Anwendung
SPF-400	508 / 610	800-1400	100-400	2000	Beladung des Wagens	Kleine und mittlere Stahlcoils
SPF-500	508 / 610	700-1400	200-500	1000	Beladung des Wagens	Geschlitzte Stahlcoils
SPF-600	400-950	700-1600	400-850	4500	Beladung des Wagens	Schwerlast-Spaltspulen und Servicezentren
SPF-800	508	800-1400	400-800	1000	Beladung des Wagens	Standardmäßige Stahlspulenwicklung
FPW-300	508-610	600-1200	100-300	1000	Beladung des Wagens	Schmale Bandspulen
FPCA-1000	508 / 610	700-1600	20-400	2000	Förderbandbeladung	Automatische Stahlcoil-Verpackungslinien
FPCA-1200	508-610	800-1400	20-500	2500	Förderbandbeladung	Vollautomatische Spulenverpackungssysteme
SPF-2000	508 / 810	700-2500	600-2500	10000	Kranverladung	Schwere Stahlspulen

Leistungsschau

Maschinen in Aktion

Erfahren Sie, wie unsere automatisierten Lösungen in realen Anwendungsszenarien Präzision, Geschwindigkeit und Zuverlässigkeit bieten.

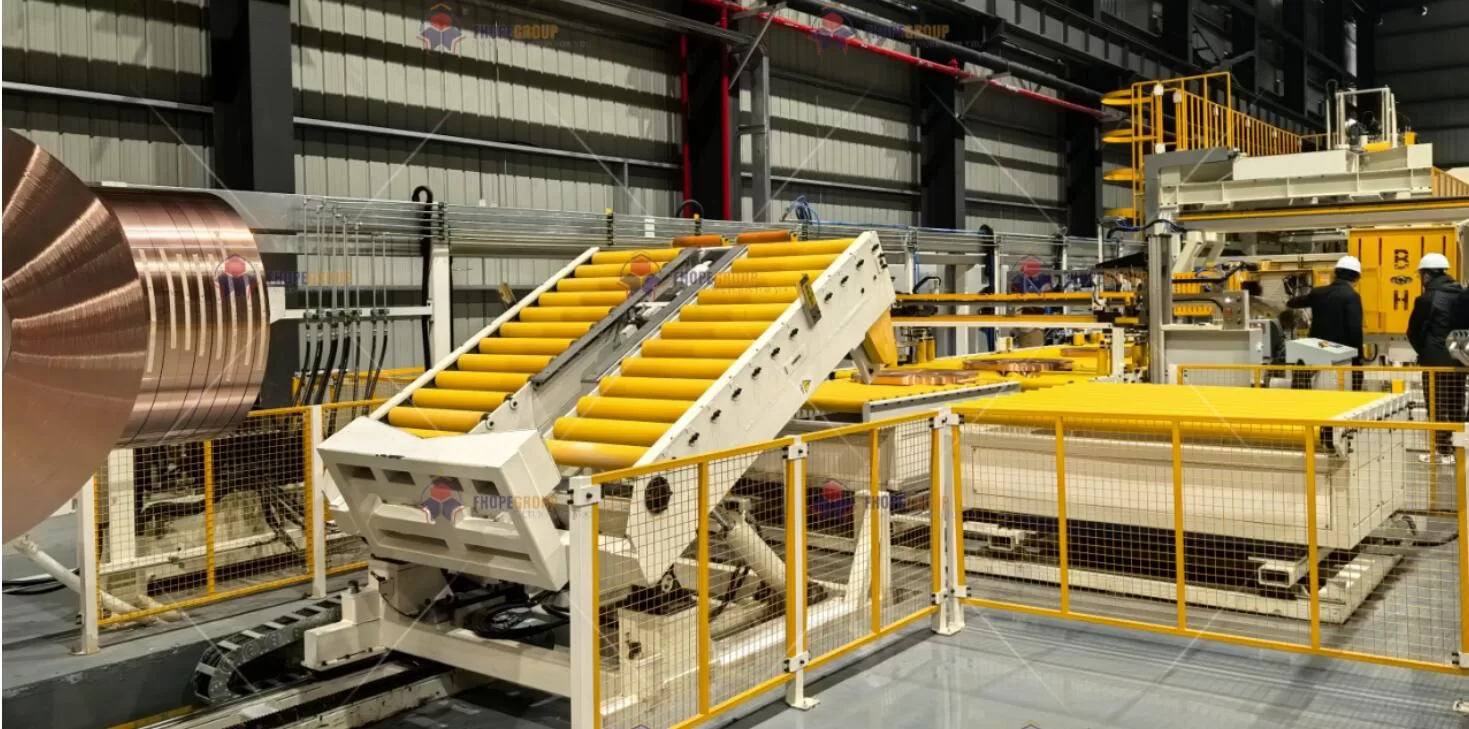

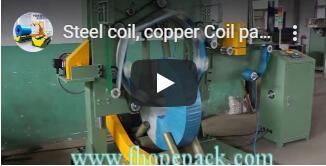

Automatische Verpackungslinie für Stahlcoils

Hochleistungs-Industriespulen-Optimierung

Vertikale Stahlcoil-Handhabung und -Verpackung

Sichere, aufrechte, automatisierte Spulenverarbeitung

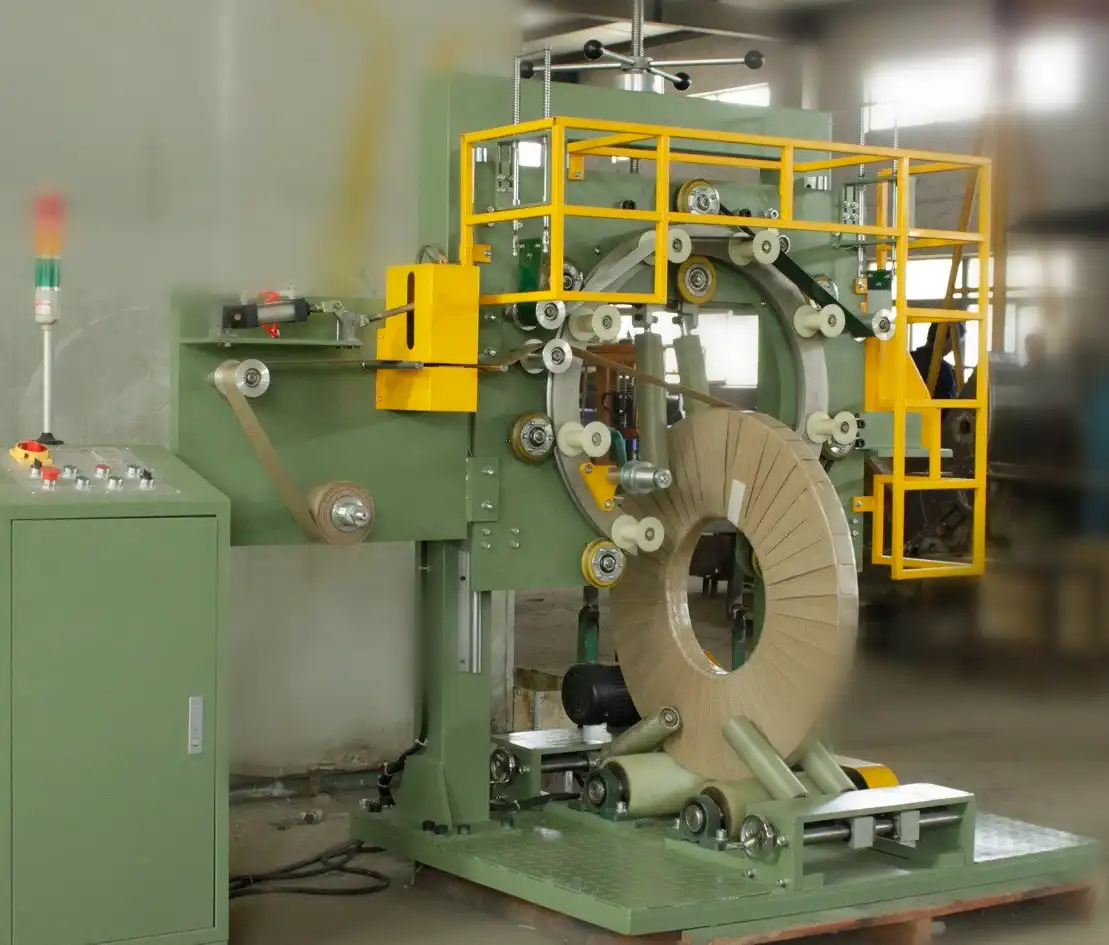

Vertikale Stahlspulenwickelmaschine

Nahtlose, durchsichtige Schutzabdichtung

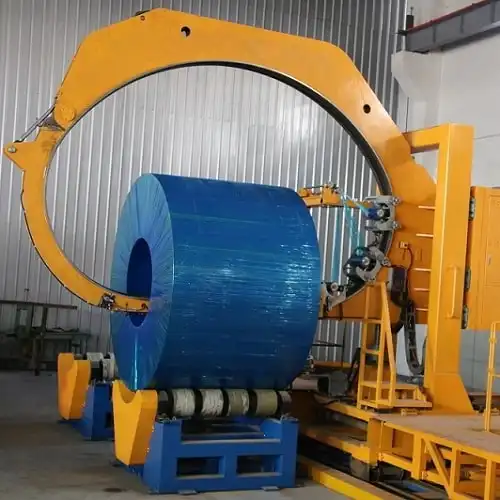

Master Automatische Spulenwickelmaschine

Höchste Perfektion in der Verarbeitung – vom ersten bis zum letzten Schritt

Spulenwickelmaschine mit Stretchfolie

Eng anliegender, elastischer Feuchtigkeitsschutz

Schneidspulenwickelmaschine

Präzise integrierte Mehrfachspulensicherung

Wie viel Sie sparen können? Nutzen Sie unseren Rechner.

Präzisionsberechnung zur Materialeffizienz.

V5.0 Aktiv

Konfiguration

Produkt & Material

Spulenabmessungen (mm)

Außendurchmesser

Innendurchmesser

Länge

Filmbreite (mm)

Überlappung (%)

Geschätzte Kosten

$0.00

Optionen auswählen...

Gesamtgewicht

0 kg

Materialbereich

0 m²

Warum optimieren?

Die Materialkosten können bis zu 30 % der Verpackungskosten ausmachen. Eine sorgfältige Kalkulation stellt sicher, dass Sie weder zu viel noch zu wenig verpacken.

Workflow-Lösungen

Vielseitige Stahlcoil-Wickelmaschinen für jeden Arbeitsablauf.

Verändern Sie Ihre Anlage nicht, um sie an eine Maschine anzupassen. Wählen Sie ein Stahlcoil-Verpackungssystem, das für Ihre Verlademethode ausgelegt ist – egal ob per Kran, Gabelstapler oder Förderband.

Standard-Serie

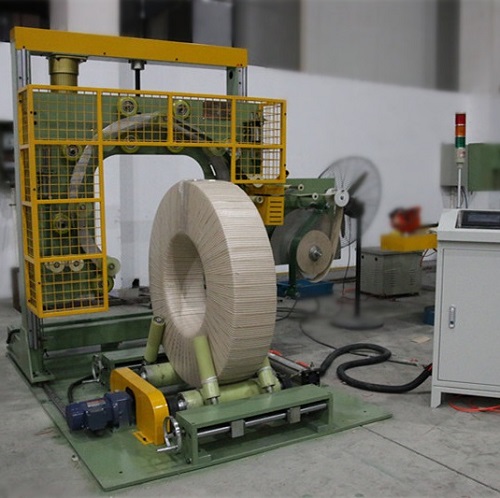

Kranverladung

Der Branchenstandard für Kranarbeiten. Robust, zuverlässig und für einfaches Überkopfbeladen konzipiert. Ideal zum Schutzverpacken mit Papier und Kunststofffolie.

Kranverladelösungen

Sicherheit im Fokus

Beladung des Wagens

Entkoppeln Sie das Beladen vom Verpacken. Laden Sie schwere Stahlcoils vorab auf einen Transportwagen, um maximale Bedienersicherheit und Prozesseffizienz zu gewährleisten.

Lösungen für die Trolley-Beladung

Hohe Automatisierung

Förderbandbeladung

Nahtlose Workflow-Integration. Verbinden Sie Produktions- oder Schneidlinien direkt mit automatisierten Rollen- oder Kettenförderern.

Förderbandbeladungslösungen

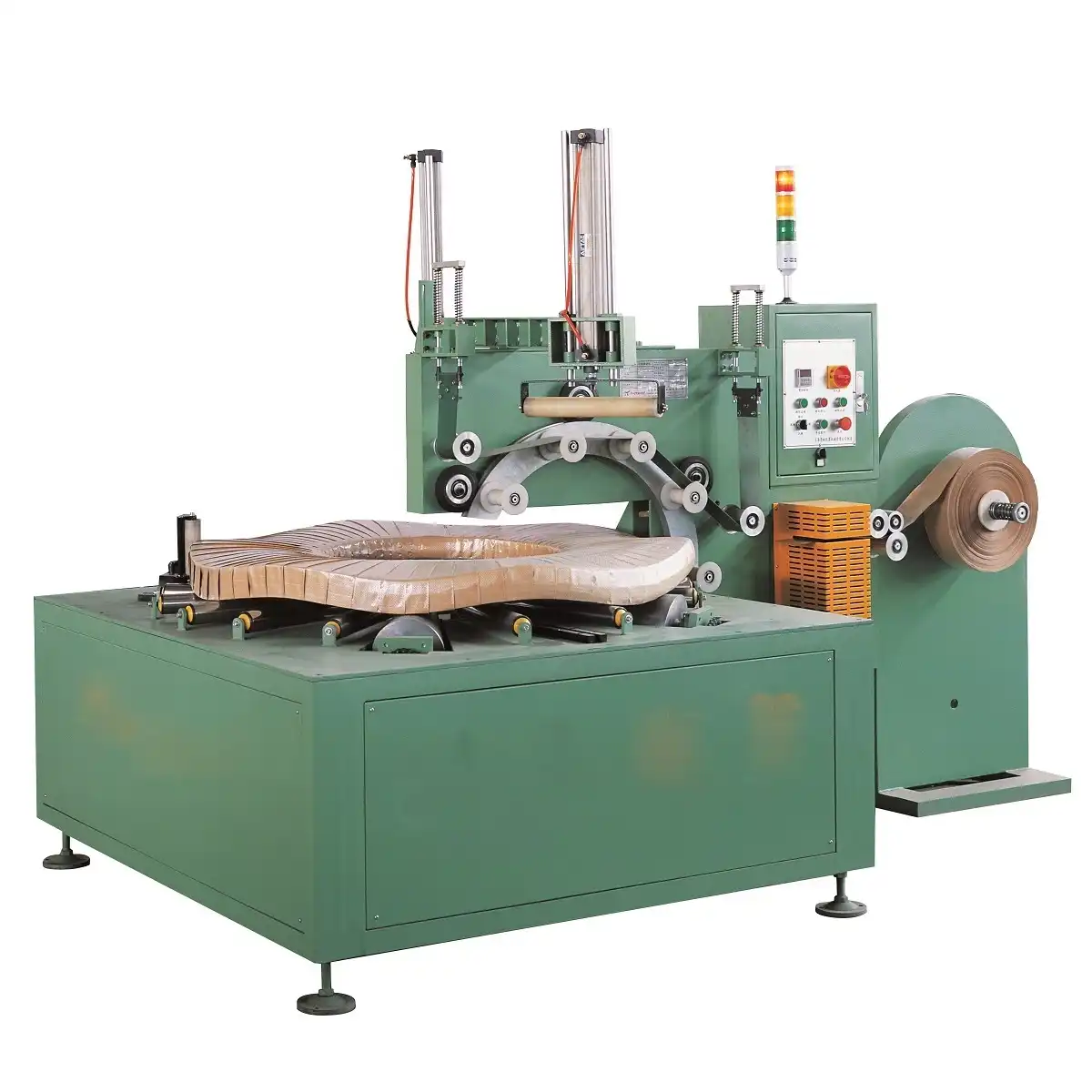

Horizontale Serien

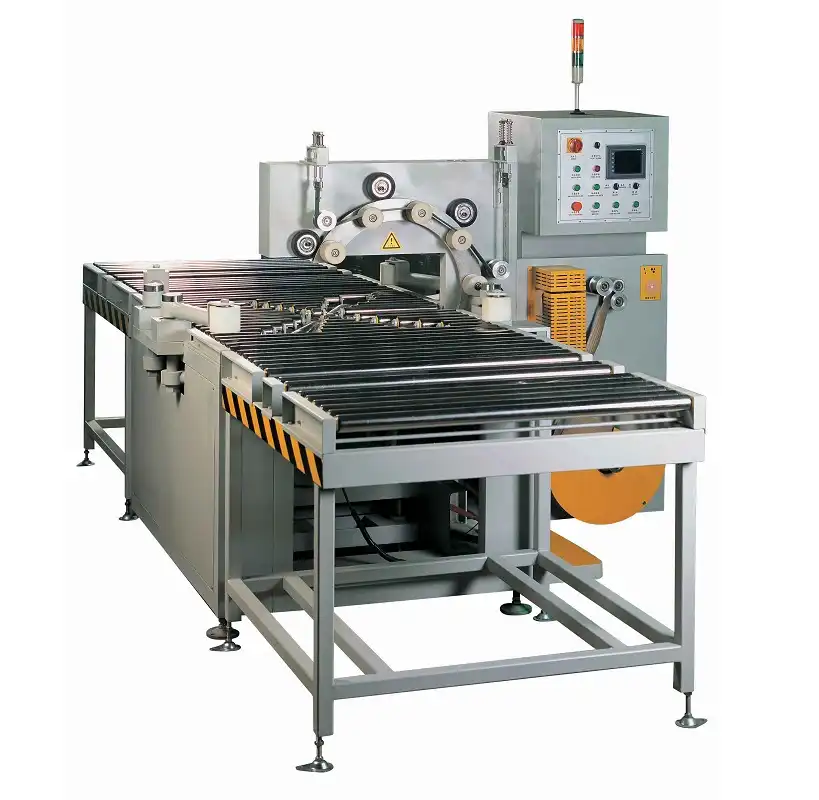

Horizontale automatische Verpackung

Ein wirtschaftliches Kraftpaket, speziell für Spaltspulen entwickelt. Bietet professionelle, mehrlagige Schutzverpackung.

Spezifikationen anzeigen

Schwerlasthandling

Wickeln mit Spulenwender

Sicherer Übergang der Ausrichtung. Integriert mit robusten hydraulischen Kippvorrichtungen zum sicheren Drehen und Wenden der Spulen um 90 Grad vor oder nach dem Wickelvorgang.

Upender Solutions

Ultimative Lösung

Komplette Verpackungslinie

Ein vollständig integriertes, durchgängig automatisiertes Ökosystem. Optimiert alle Prozesse von der Spulenabholung bis zur Endlagerung und ist mit Ihrer Produktionslinie synchronisiert.

Angebot Anfordern

Gestalten Sie Ihre Pflanze individuell

Stellen Sie Ihre Verpackungslinie zusammen

Mit unseren maßgeschneiderten Modulsystemen können Sie ein Komplettsystem exakt auf Ihren Produktionsablauf abstimmen.

Optionale Prozessmodule

1. Spulenaufrichtung

Sicheres hydraulisches Neigen der Spulen um 90 Grad von der vertikalen zur horizontalen Ausrichtung.

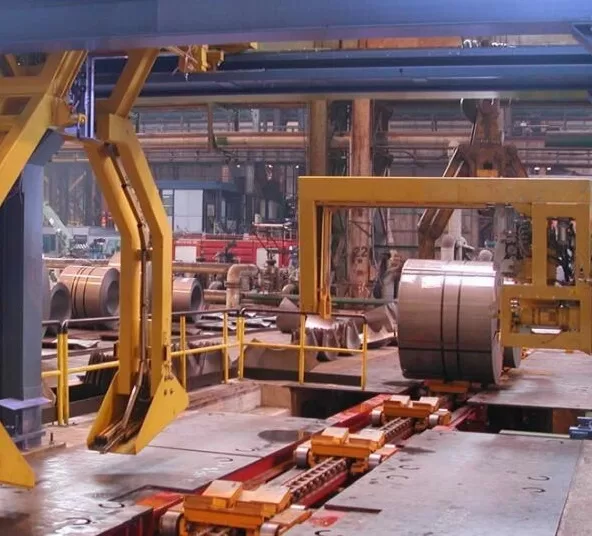

2. Umreifen

Hochfeste PET- oder Stahlbandumreifung für den sicheren Transport von Spulen.

3. Wiegen

Integrierte Wägesysteme, die mit Etikettierungs- und Produktionsdaten verbunden sind.

4. Verpackung

Rotationswickelsystem für Stretchfolie, VCI-Folie, Kraftpapier und gewebte Schutzmaterialien.

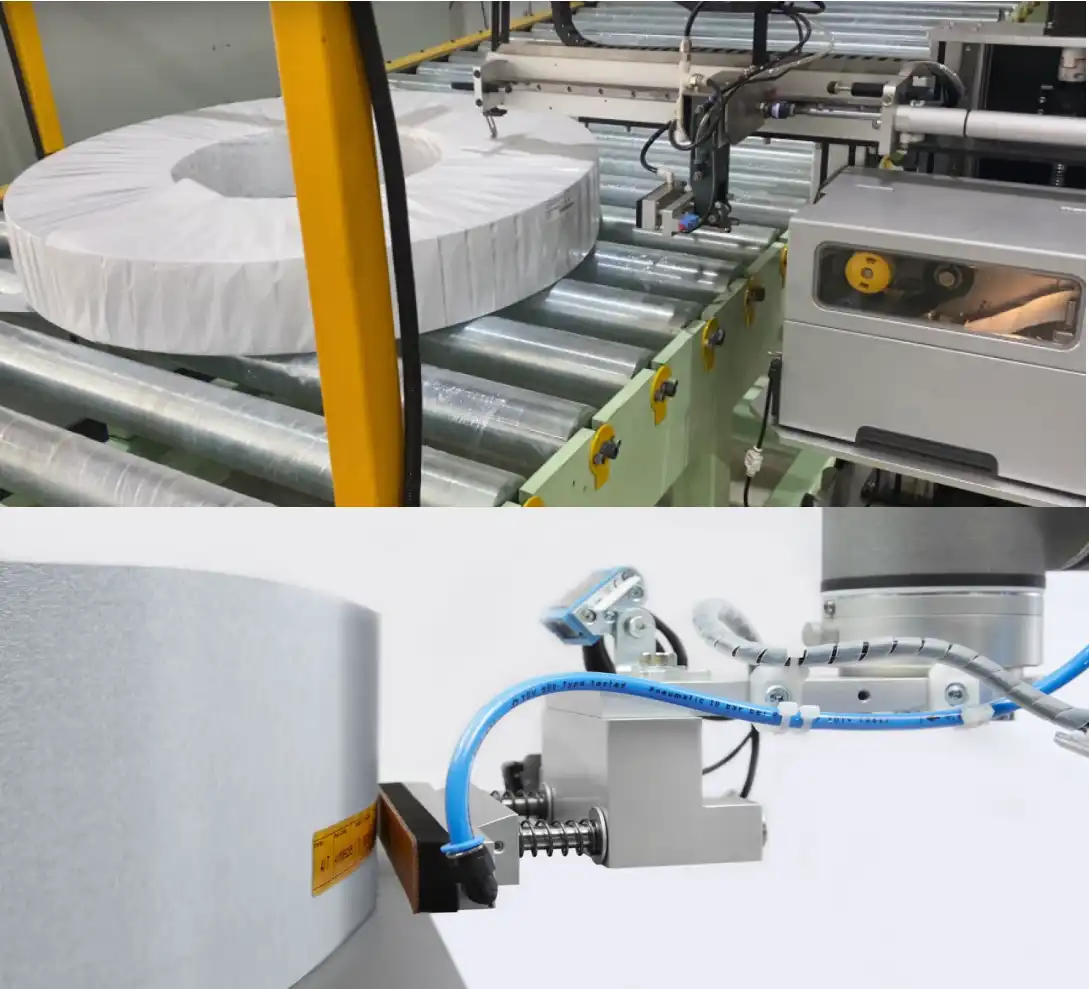

5. Etikettierung

Automatischer Thermodruck und robotergestützte Etikettierung fertiger Spulen.

6. Stapeln

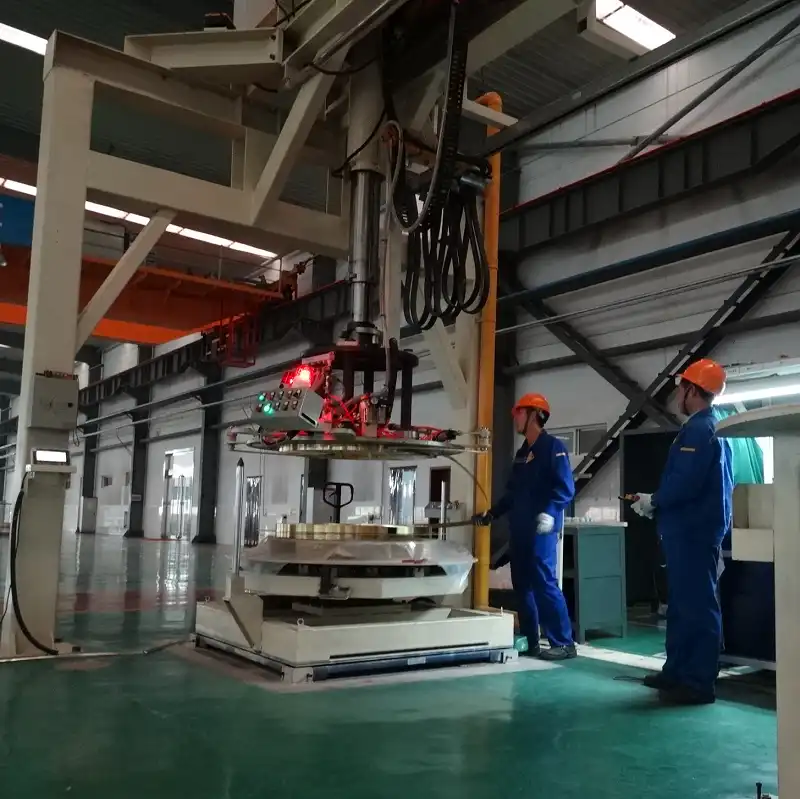

Vakuumheber oder mechanische Systeme für effizientes Stapeln und Handhaben von Spulen.

7. MES-/ERP-Integration

Echtzeit-Produktionsdatensynchronisation zur Verbindung von Verpackungsanlagen mit Unternehmenssystemen.

8. Lässt sich die Stahlcoil-Wickelmaschine an bestehende Produktionslinien anschließen?

Ja. Die Maschine kann je nach Produktionsanforderungen mit Coil-Förderanlagen, Wiegesystemen, Umreifungsmaschinen und MES-Systemen integriert werden.

Technischer Analysebericht

Detaillierte Analyse der Spezifikationen von Spulenverpackungsmaschinen, Effizienzdaten und ROI-Analyse.

DOWNLOAD REPORT

Der FHOPE-Vorteil

Wir verkaufen nicht einfach nur Maschinen; wir entwickeln Wettbewerbsvorteile.

Anwendungstechnik

Wir bewerten Spulenspezifikationen, Verlademethoden, Verpackungsanforderungen und Fabriklayouts, bevor wir eine Konfiguration empfehlen.

Koordinierte Fertigung

Die Kernausrüstung wird von der mit FHOPEPACK verbundenen Produktionsfirma hergestellt, montiert und getestet.

Projektunterstützung

Wir koordinieren die Designbestätigung, die Produktionsbegleitung, die Tests, die Dokumentation, die Installationsanleitung und die Ersatzteilversorgung.

Knowledge Base

Experten-Einblicke: Häufig gestellte Fragen

Antworten auf häufig gestellte Fragen zur Technologie und Auswahl von Stahlcoil-Wickelmaschinen.

Was ist eine Stahlcoil-Wickelmaschine?

Eine Stahlcoil-Wickelmaschine ist eine automatische Verpackungsmaschine, die Stahlcoils mit Schutzfolie, Papier oder Gewebe umwickelt, um sie vor Rost, Kratzern und Beschädigungen beim Transport zu schützen. FHOPE-Systeme verarbeiten Spaltcoils, Kupfercoils und schwere Stahl-Mastercoils und können eigenständig oder als Teil einer kompletten Anlage betrieben werden. Spulenverpackungslinie mit Umreifen, Wiegen, Etikettieren und Stapeln.

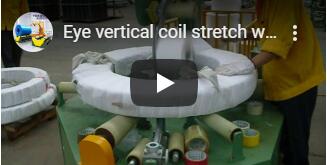

Wie funktioniert die Wicklung von Spulen mit durchsichtigem Draht?

Beim Wickelverfahren mit Öse wird die Spule vertikal ausgerichtet und ein Wickelring darum gedreht. Die Folie wird durch die mittlere Öse geführt, sodass das Material die gesamte Spulenoberfläche in durchgehenden Spiralschichten bedeckt. Dieses Verfahren erzeugt eine nahtlose, dichte Schutzversiegelung mit kontrollierter Spannung über die Spulenflächen und den Außendurchmesser.

Welche Spulengrößen kann die Maschine verarbeiten?

Die Spulenwickelmaschinen von FHOPE werden nach den Bedürfnissen des Kunden konstruiert. SpulenabmessungenDie Größe, einschließlich Innendurchmesser, Außendurchmesser und Breite, wird daher durch Modell und Konfiguration bestimmt. Die Serie umfasst schmale Schlitzspulen bis hin zu breiten, hochbelastbaren Masterspulen. Kunden geben Innendurchmesser, Außendurchmesser, Breite, Gewicht und Materialart für die Modellauswahl an.

Wie hoch ist das maximale Spulengewicht?

Das maximale Spulengewicht ist modell- und abmessungsabhängig. Die Schwerlastmaschinen von FHOPE sind für mehrere Tonnen schwere Stahlspulen ausgelegt, die in Walzwerken und Weiterverarbeitungsanlagen eingesetzt werden. Die genaue Belastbarkeit wird im Rahmen der Anwendungsplanung anhand von Außendurchmesser, Breite und Verlademethode (z. B. Kran, Laufwagen oder Förderband) ermittelt.

Kann es geschlitzte Stahlcoils umwickeln?

Ja. FHOPE bietet horizontale, automatische Verpackungsanlagen speziell für gespaltene Stahlcoils mit professioneller, mehrlagiger Schutzverpackung. Die Anlagen lassen sich mit Wende-, Umreifungs-, Etikettier- und Förderbandanlagen kombinieren und direkt an den Ausgang der Längsteilanlage anschließen.

Kann es VCI-Folie verwenden?

Ja. Das Verpackungssystem unterstützt VCI-Folie sowie Stretchfolie, Kraftpapier und gewebte Schutzmaterialien. VCI-Folie bietet zusätzlichen Korrosionsschutz für Seetransporte und Langzeitlagerung. Kunden können verschiedene Verpackungsmaterialien testen, um den erforderlichen Schutzgrad zu ermitteln.

Kann man damit Papier und Stretchfolie gleichzeitig verarbeiten?

Ja. FHOPE-Maschinen lassen sich mit mehreren Materialstationen ausstatten, um Kraftpapier und Stretchfolie in einem automatischen Verpackungszyklus aufzutragen. Das Papier erhöht die Abriebfestigkeit, während die Stretchfolie als Feuchtigkeits- und Staubbarriere für eine dichte, wasserdichte Verpackung sorgt.

Schneidet und fixiert es die Folie automatisch?

Ja. Automatische Modelle schneiden die Folie am Ende jedes Wickelvorgangs ab und sichern das Ende, sodass die Verpackung beim Anheben, Lagern und Transportieren fest sitzt. Die Schneide- und Sicherungsmethode ist auf den Folientyp abgestimmt, und integrierte Module ermöglichen das anschließende Umreifen, Etikettieren und Wiegen.

Wie viele Bediener werden benötigt?

Eine vollautomatische Stahlcoil-Wickelmaschine wird üblicherweise von einem Bediener überwacht; eine integrierte Linie mit Förderbändern, Umreifungs- und Stapelvorrichtungen kann mit minimalem Personalaufwand betrieben werden. FHOPE-Systeme unterstützen Automatisierungsstufen von 1 bis 3 mit SPS-Rezeptspeicherung, IoT-Ferndiagnose und MES/ERP-Integration.

Worin besteht der Unterschied zwischen einer Wickelmaschine und einer Verpackungsmaschine?

Eine Wickelmaschine bringt Schutzfolie oder Papier um die Spule an, während eine Verpackungsmaschine das umfassendere System darstellt, das auch Umreifen, Etikettieren, Wiegen und Stapeln übernimmt. Die Begriffe werden manchmal synonym verwendet, aber eine komplette Spulenverpackungslinie umfasst neben dem Wickeln optionale Module wie Wenden, Wiegen und Etikettieren.

Kann es mit einer Schneideleine verbunden werden?

Ja. Förderbandbeladungsmodelle werden mittels automatisierter Rollen- oder Kettenförderer direkt an Längsteilanlagen oder Produktionslinien angeschlossen. FörderanlagenDadurch entsteht ein kontinuierlicher Arbeitsablauf vom Schneiden bis zur Endverpackung, synchronisiert mit der Anlagenproduktion, mit Profinet-, EtherNet/IP- und OPC UA-Konnektivität für die MES/ERP-Integration.

Wie lange dauert die Installation?

Die Installationszeit hängt vom Projektumfang ab: Eine Standard-Wickelmaschine ist in der Regel innerhalb von ein bis zwei Wochen installiert und in Betrieb genommen, während eine komplett integrierte Produktionslinie mehr Zeit in Anspruch nimmt. FHOPE bietet Installationsberatung, Inbetriebnahme vor Ort und weltweiten Support. Der genaue Zeitplan wird in der Projektplanungsphase festgelegt.

Welche Wartung ist erforderlich?

Die routinemäßige Wartung umfasst die Folienzuführung und Schneideeinheit, den Wickelring und die Walzen, die Schmierung, Sensorprüfungen sowie die Prüfung der Sicherheitseinrichtungen. FHOPE liefert Ersatzteile und bietet einen 24/7-Fernwartungsservice, der rund 80 % der Probleme ohne Vor-Ort-Einsatz löst.

Welche Informationen werden für ein Angebot benötigt?

Für ein genaues Angebot benötigen wir folgende Angaben: Spuleninnendurchmesser, Außendurchmesser, Breite, Gewichtsbereich, Umhüllungsmaterial, erforderliche Produktionsgeschwindigkeit, Automatisierungsanforderungen und LayoutinformationenDie Art der Verladung, beispielsweise mittels Kran, Laufkatze oder Förderband, ist ebenfalls wichtig.

Wie wähle ich das richtige Modell aus?

Wählen Sie das Modell aus Spulenausrichtung Berücksichtigen Sie Abmessungen, Ladeverfahren, Verpackungsmaterial, Produktionsgeschwindigkeit und Automatisierungsgrad und passen Sie die Anlage entsprechend an. Verwenden Sie horizontale Systeme für Spaltbänder und vertikale Durchlaufmaschinen für Hauptbänder. Ergänzen Sie die Anlage um eine Wendeeinrichtung, wenn Lageänderungen erforderlich sind.

Leistung in der Praxis

Weltweit von Branchenriesen geschätzt

Von staubigen Stahlwerken bis hin zu sterilen Produktionslinien – unsere Systeme sind weltweit rund um die Uhr im Einsatz.

Auto-Spulenleitung

Stahlindustrie

Vertikale Verpackung

Korea Plant

Master Wrapper

USA-Linie

Vertikale Handhabung

Britischer Standort

Automatisches Stapeln

Nordamerika

Kupferstreifenleitung

Nichteisen

Warum Stahlhersteller FHOPE wählen

Spezialisiert auf Verpackungslösungen für Stahlcoils mit bewährter technischer Unterstützung und Serviceleistungen.

Fachkompetenz im Bereich Stahlcoil-Verpackung

Spezialisiert auf Verpackungslösungen für Stahlcoils, darunter Spaltcoils, Mastercoils, Edelstahlcoils und Exportverpackungen.

Kundenspezifische Konstruktionsplanung

Maschinenkonstruktion und Layoutplanung basierend auf Spulenabmessungen, Beladungsmethoden, Produktionsablauf und Verpackungsanforderungen.

Automatisierungsintegration

Integration mit Förderbändern, Spulenhandhabungssystemen, SPS-Steuerung und automatischen Verpackungslinien zur Steigerung der Produktionseffizienz.

Zuverlässiger Betrieb

Die robuste Bauweise und die optimierte mechanische Konstruktion gewährleisten einen stabilen Betrieb auch unter anspruchsvollen Bedingungen in der Stahlverarbeitung.

Installations- und Inbetriebnahmeunterstützung

Umfassende Installationsanleitung, Unterstützung bei der Inbetriebnahme und Bedienerschulung helfen unseren Kunden, die Produktion reibungslos aufzunehmen.

Langfristiger technischer Support

Die Versorgung mit Ersatzteilen, die Fehlerbehebung per Fernzugriff und der technische Support gewährleisten einen zuverlässigen Maschinenbetrieb nach der Auslieferung.

Entwicklungszentrum für Stahlcoil-Verpackung

Die Ingenieursreise

Bedarfsanalyse

Beteiligen Sie sich an der Klärung von Produkttypen, Anforderungen an die Verpackungsgeschwindigkeit, Fabriklayout und Budgetbeschränkungen, um maßgeschneiderte Lösungen zu entwickeln.

Konzeptentwicklung

Brainstorming-Sitzungen mit Bauingenieuren, Elektroingenieuren und Softwareingenieuren, um vielfältige Ideen zu generieren und erste CAD-Skizzen und 3D-Modelle zu erstellen.

Gestaltungsspezifikation

Technische Parameter wie Abmessungen, Materialien, Betriebsgeschwindigkeiten und Leistungsbedarf unter Einhaltung der ISO- und ASTM-Normen definieren.

Detailplanung

3D-CAD-Modellierung, Komponentenauswahl für Motoren und Sensoren sowie Simulation und Analyse zur Validierung der Spannungs- und Wärmedynamik.

Prototyp & Tests

Bauen Sie funktionsfähige Prototypen für Tests unter realen Bedingungen, gefolgt von einer umfassenden Validierung hinsichtlich Leistung, Sicherheit und Zuverlässigkeit.

Produktion & Kontinuierliche Verbesserung

Werkzeugbau und Fertigung mit Qualitätskontrollsystemen sowie kontinuierlicher Überwachung der Feldleistung und Integration von Benutzerfeedback.

Termin für einen Vor-Ort-Besuch des Technikers vereinbaren

Unsere Ingenieure werden Ihre Einrichtung besuchen, um den tatsächlichen Bedarf zu ermitteln und maßgeschneiderte Lösungen anzubieten.
